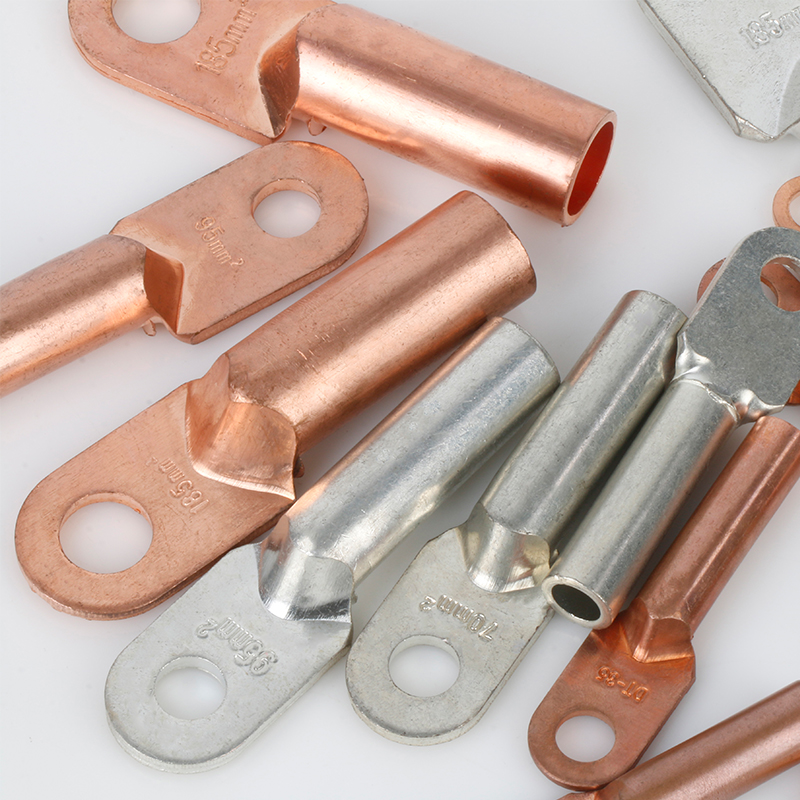

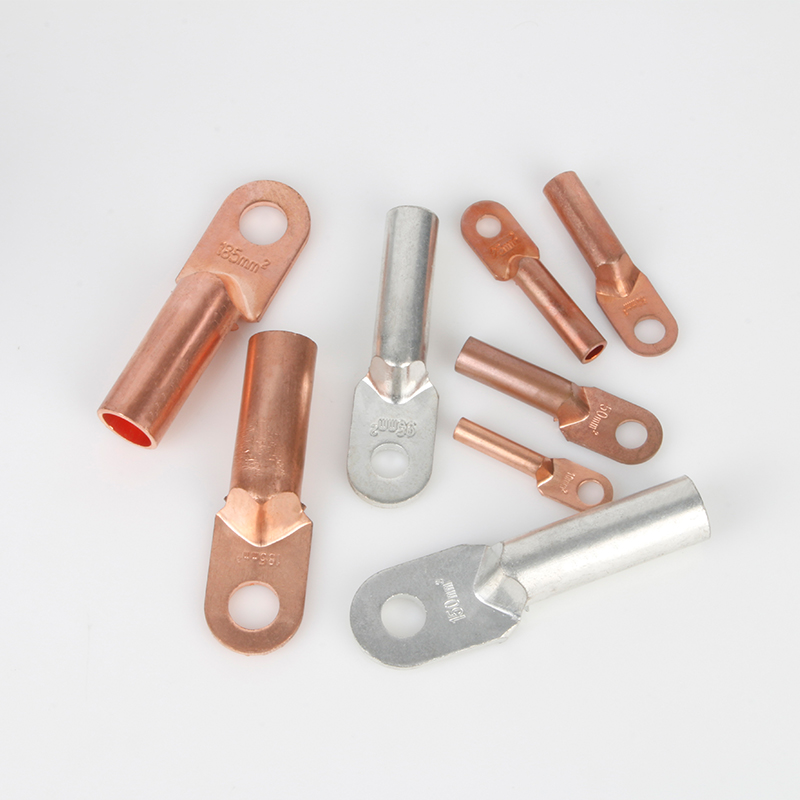

铜端子

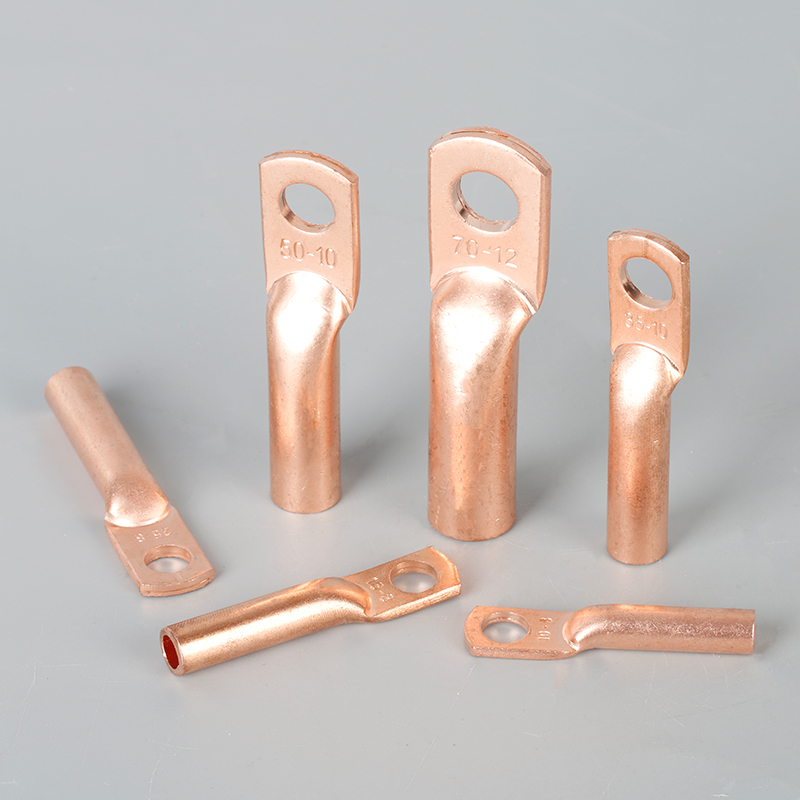

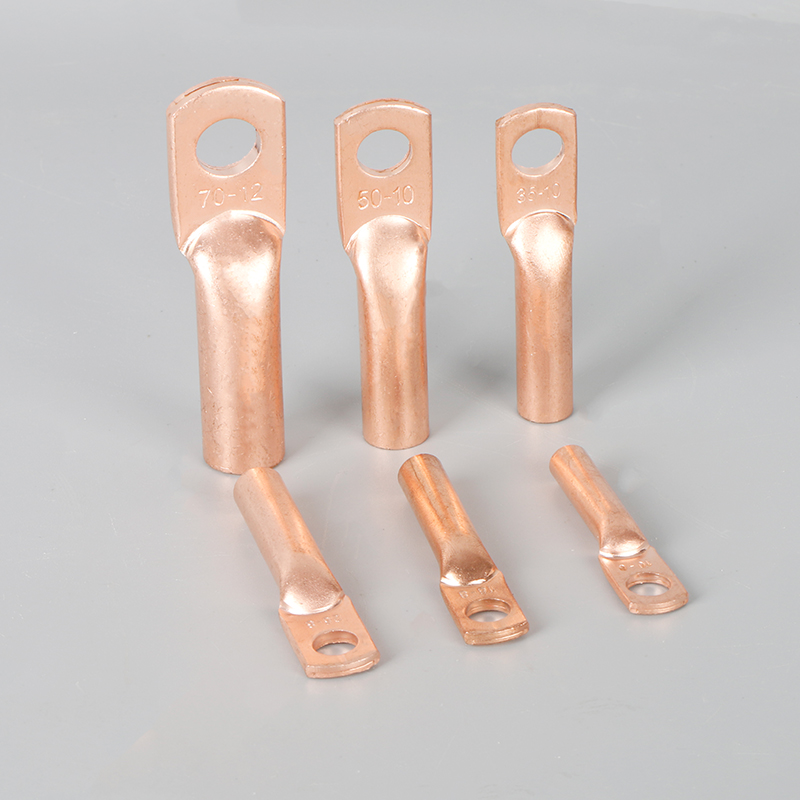

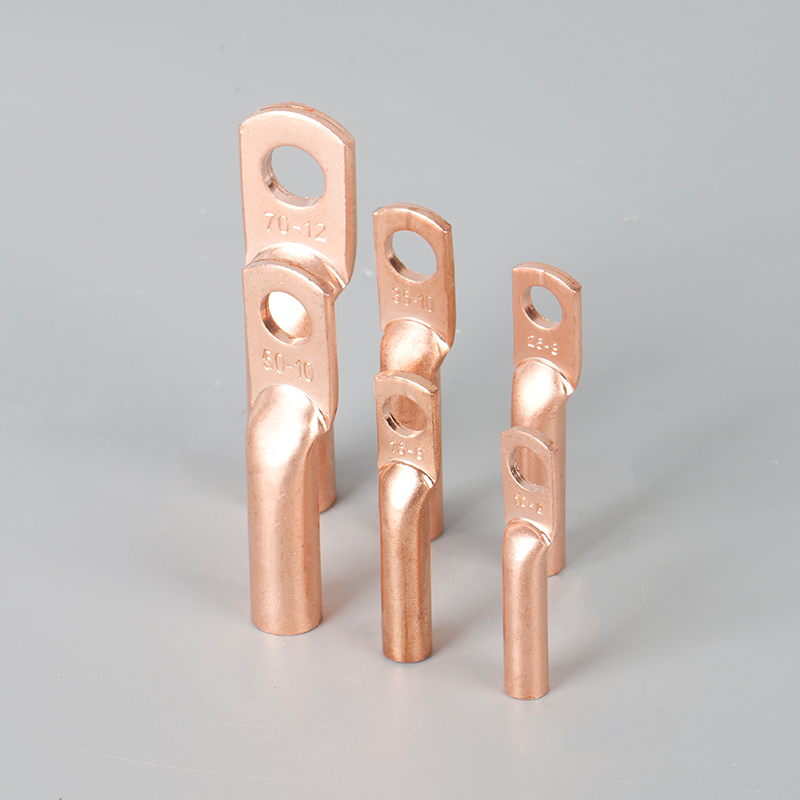

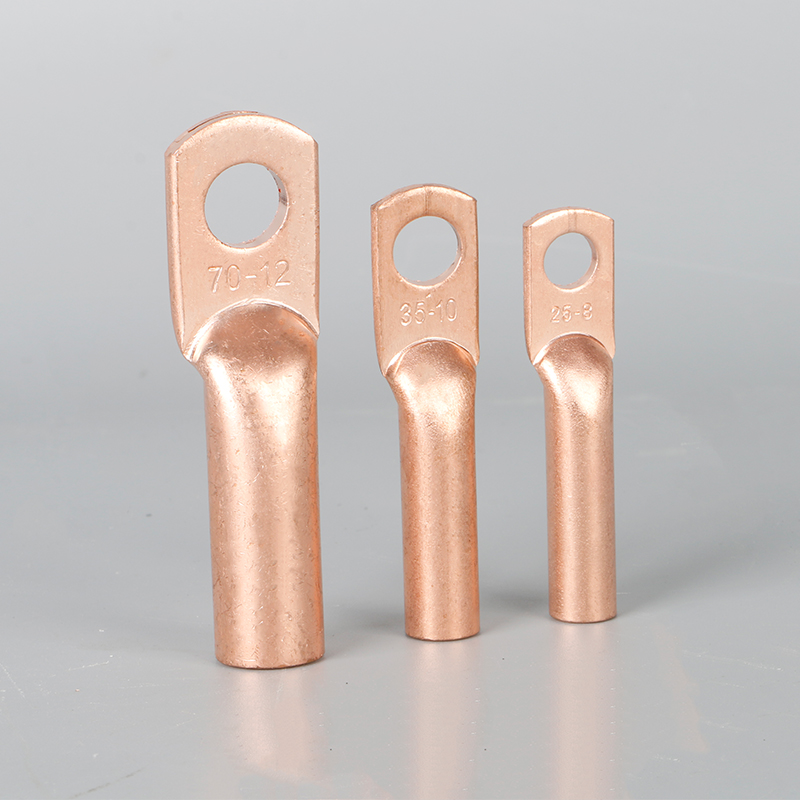

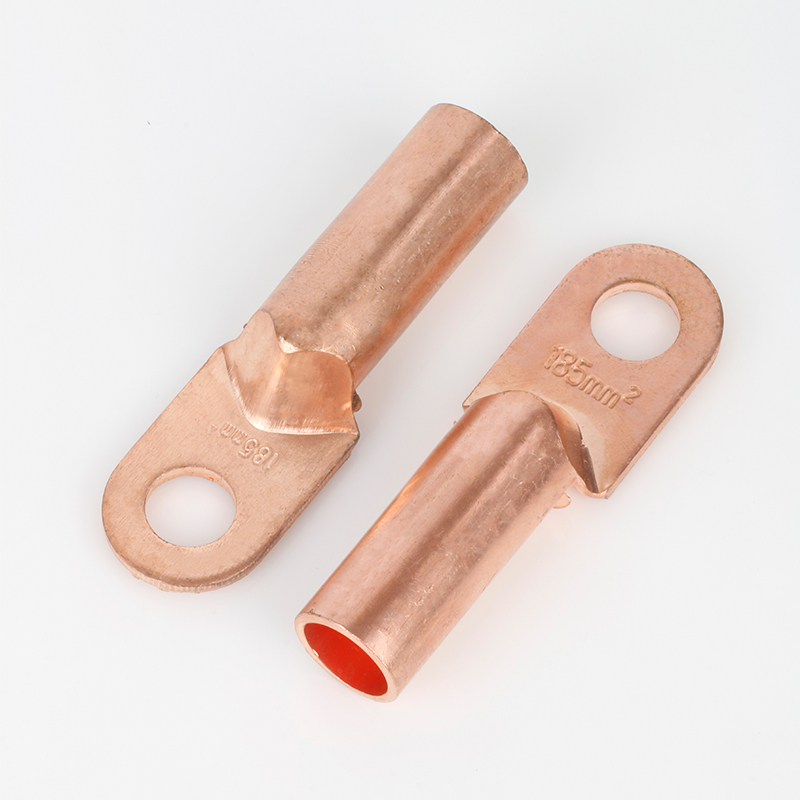

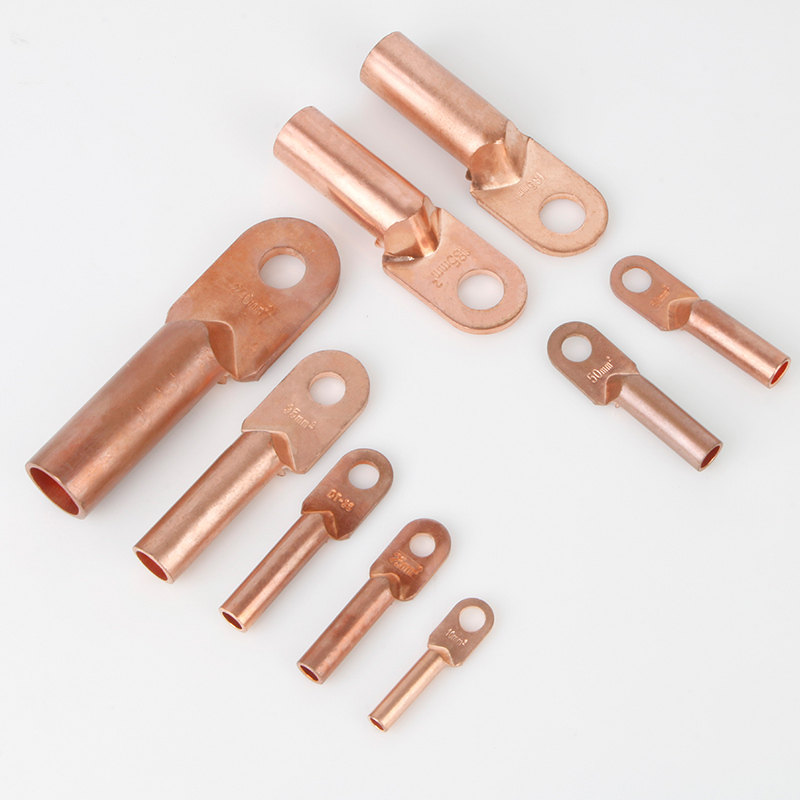

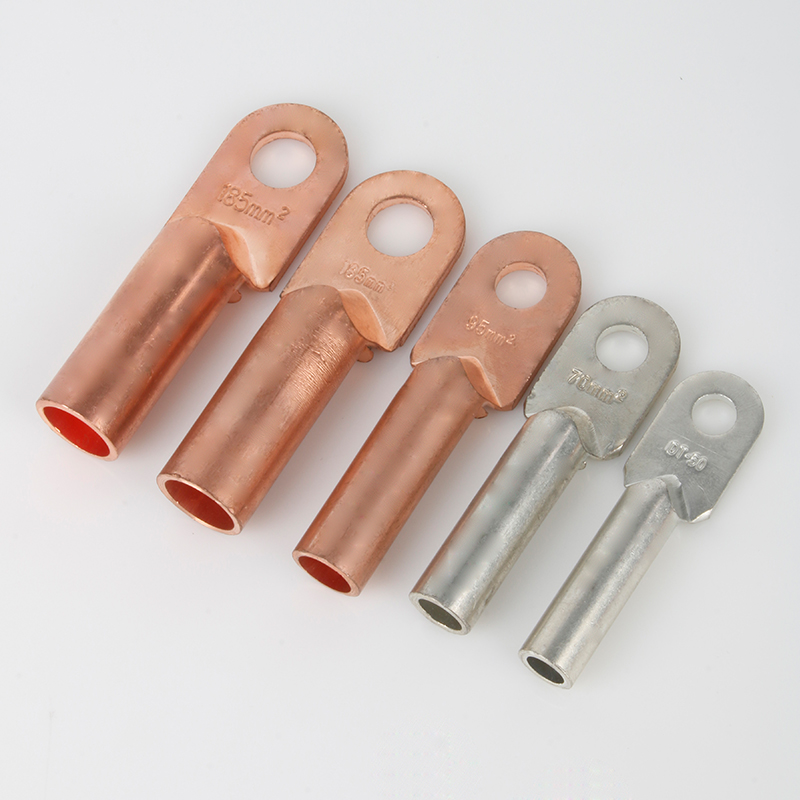

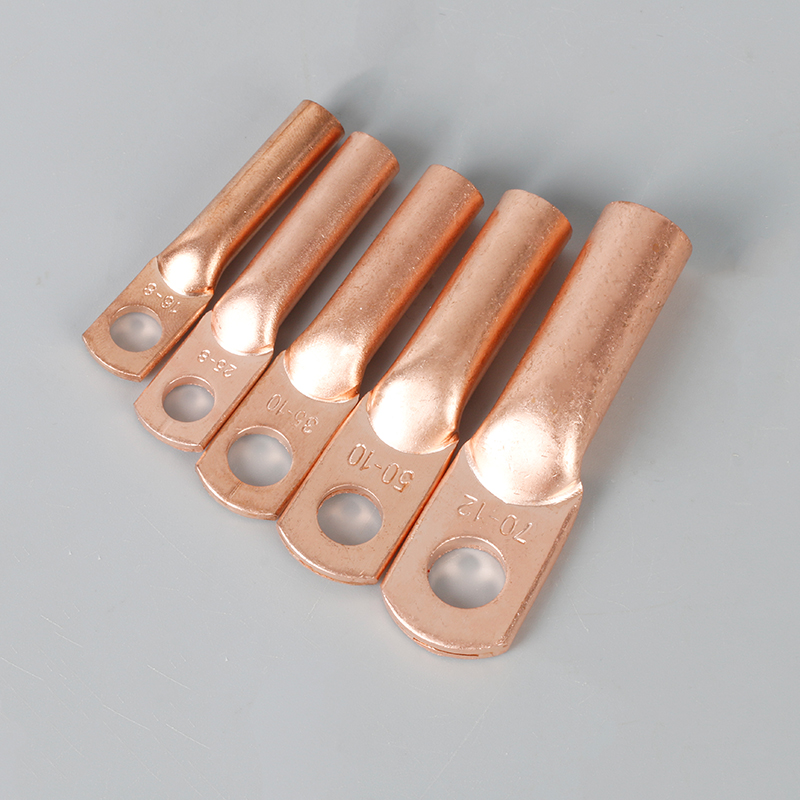

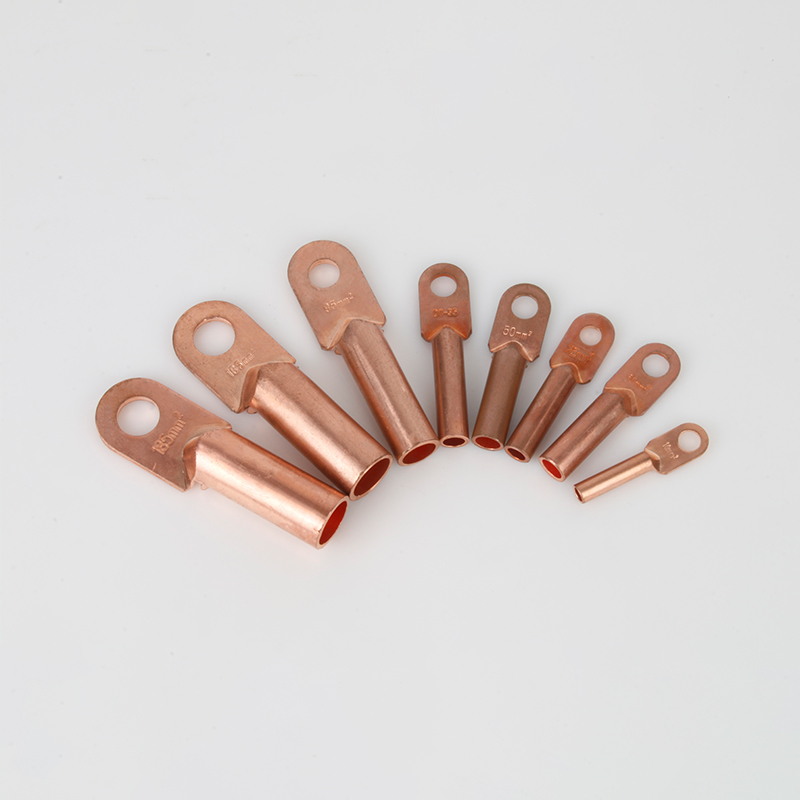

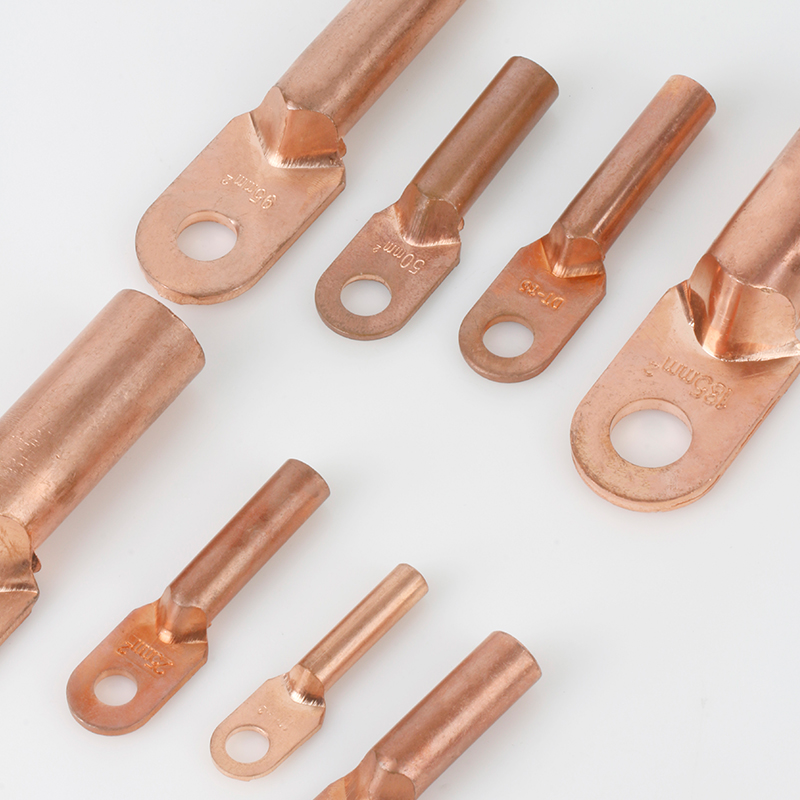

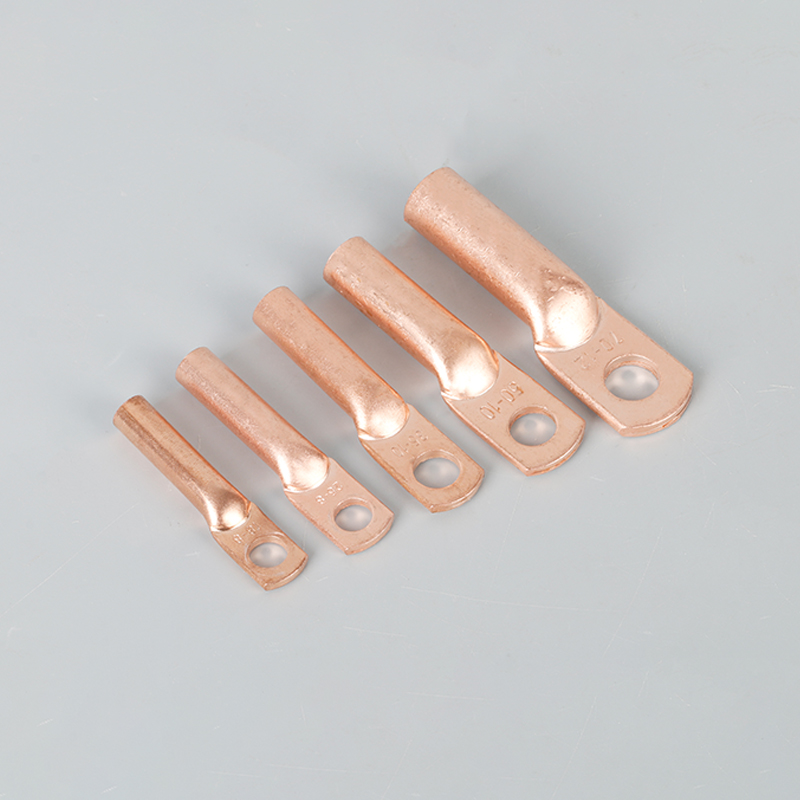

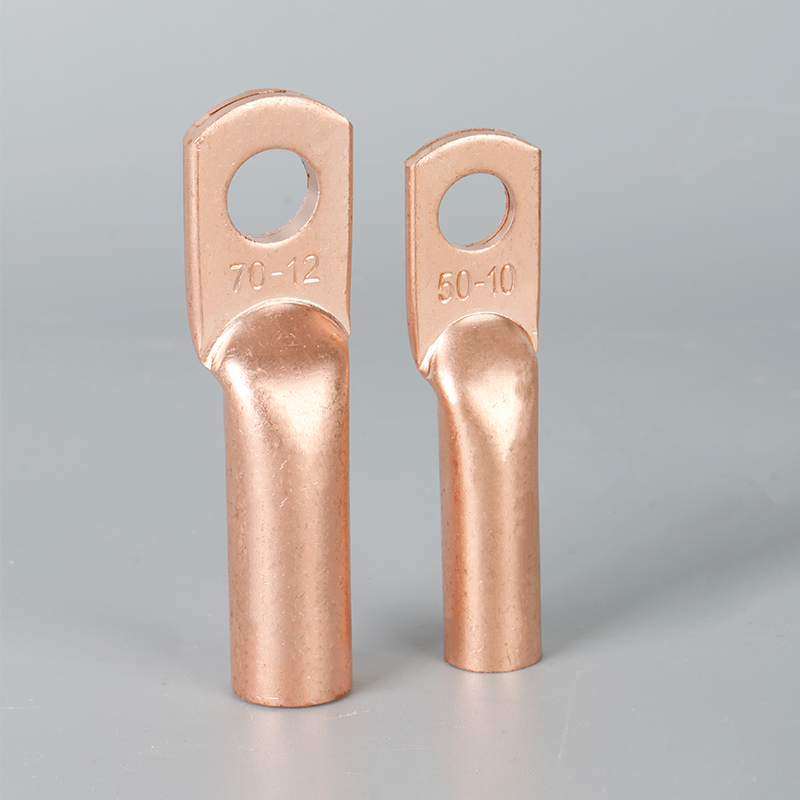

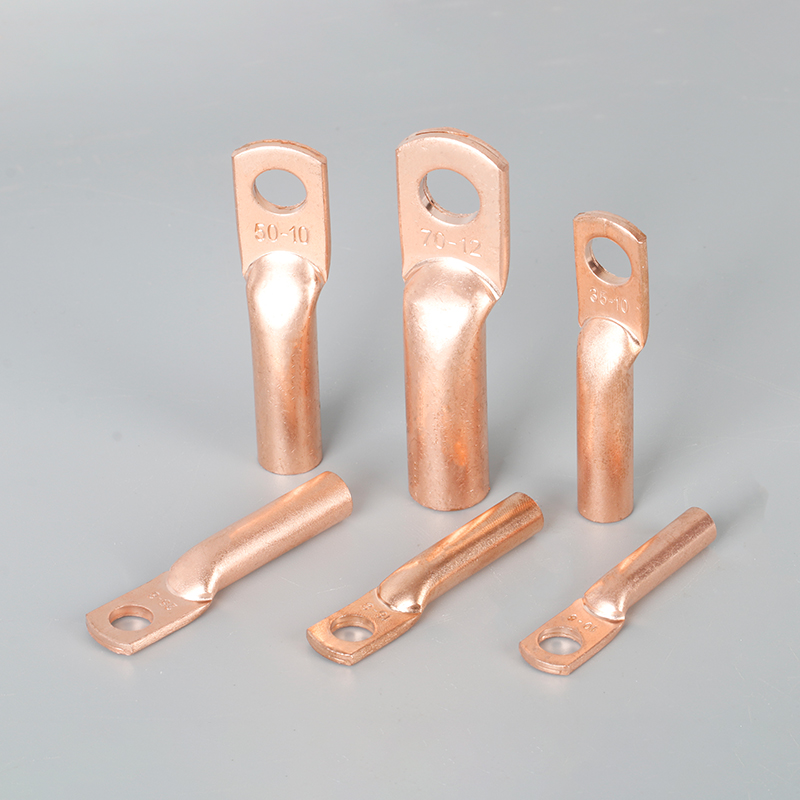

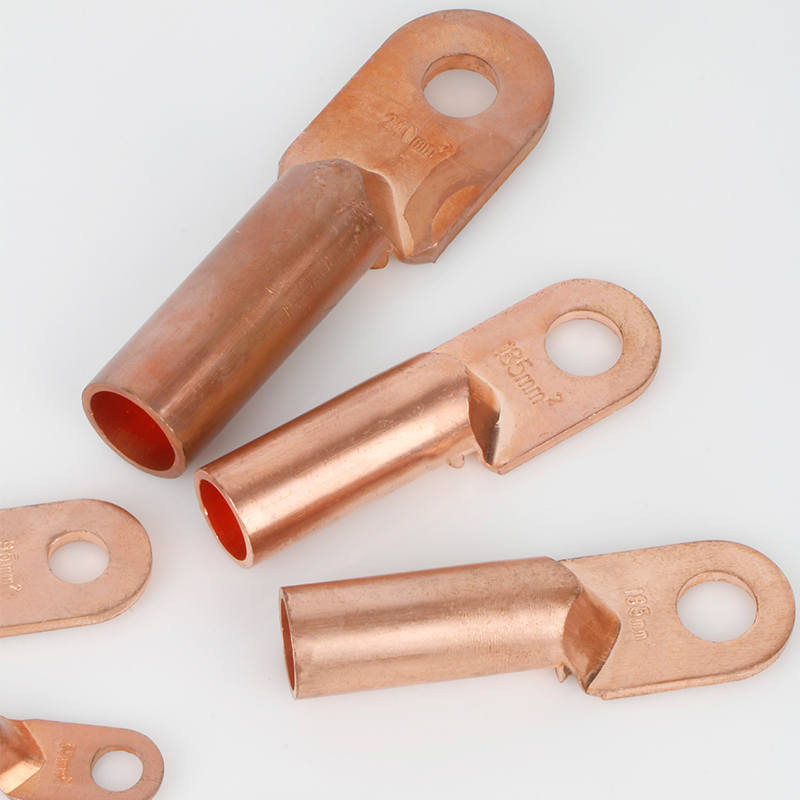

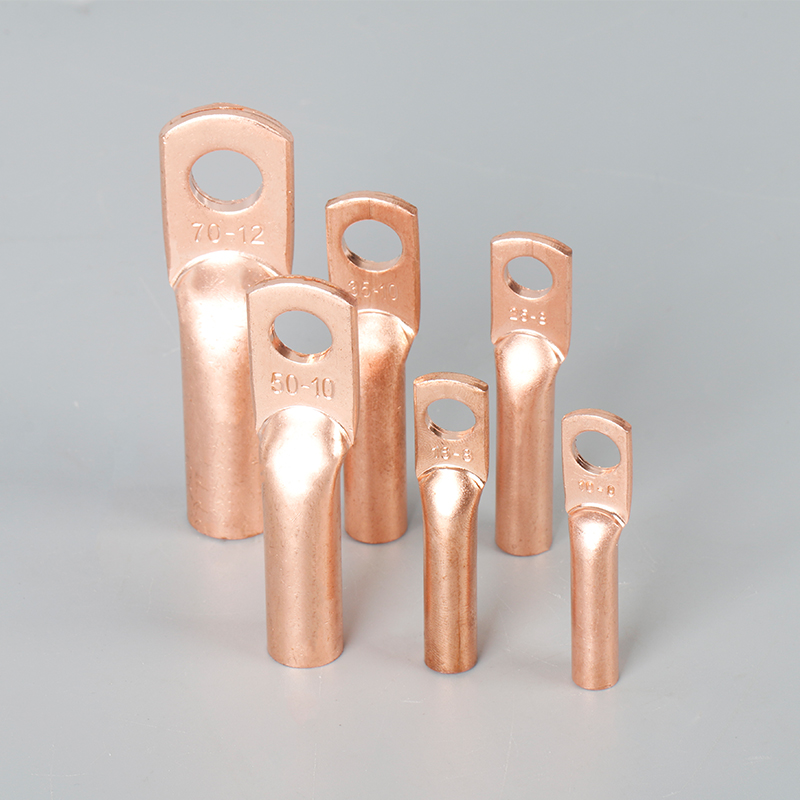

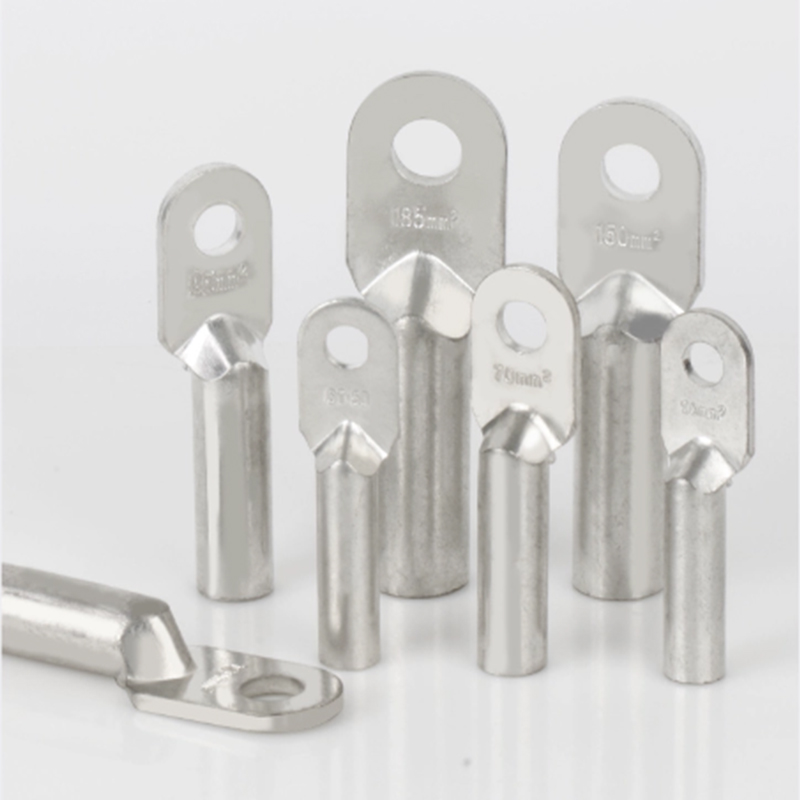

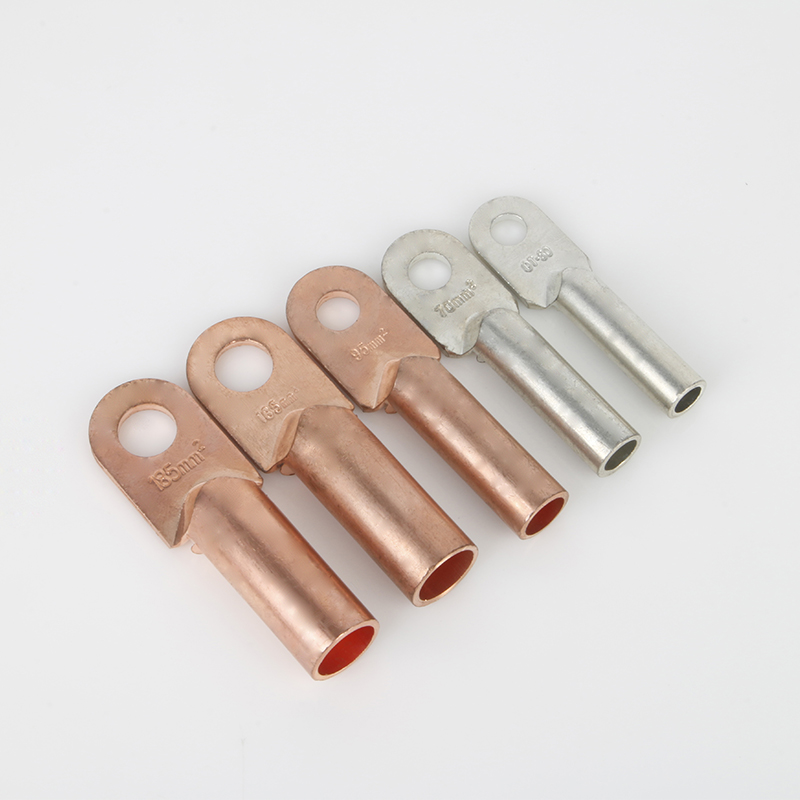

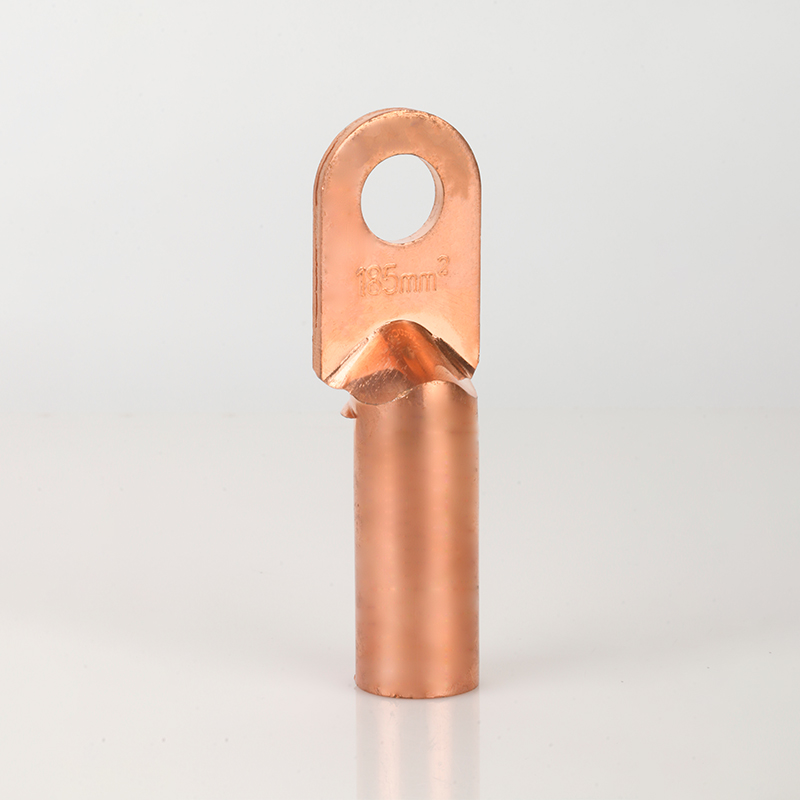

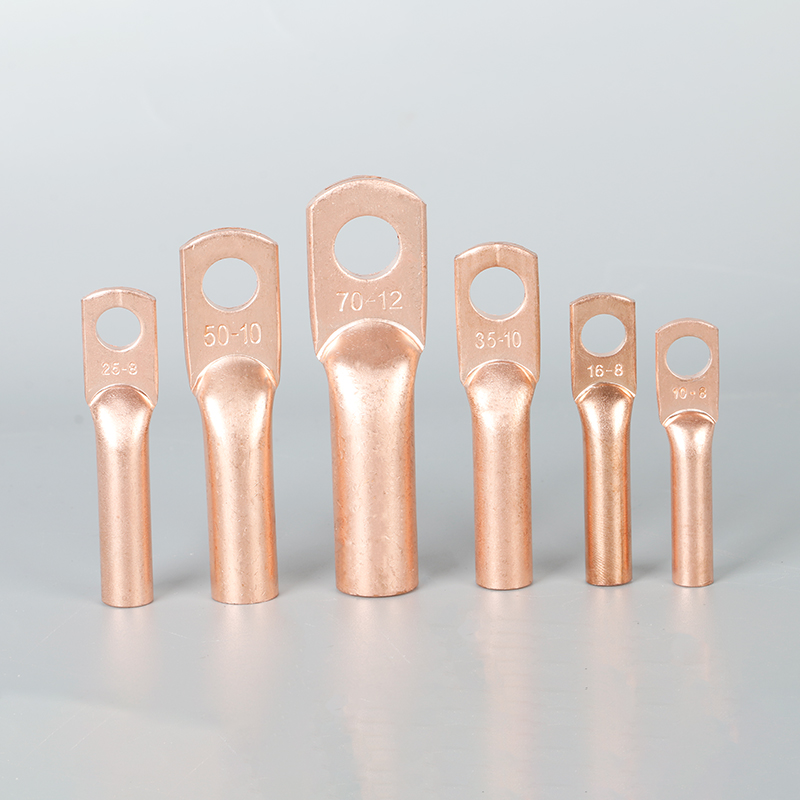

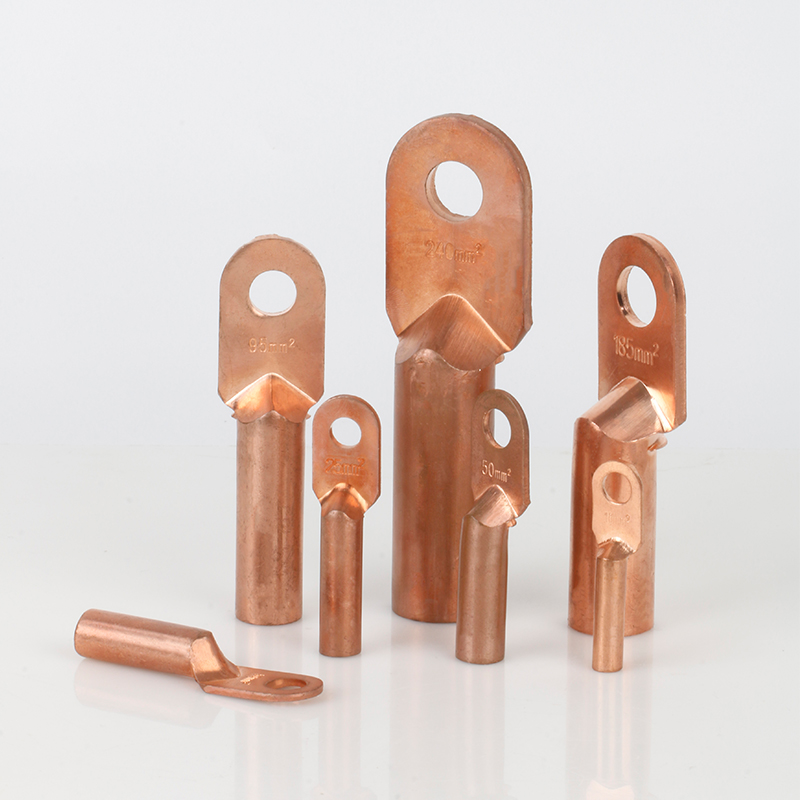

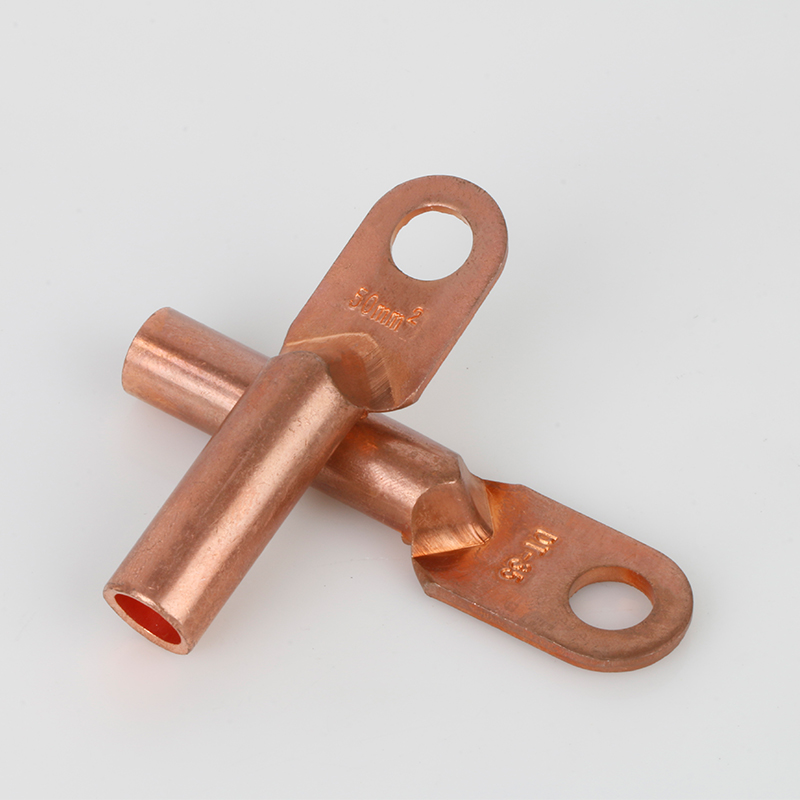

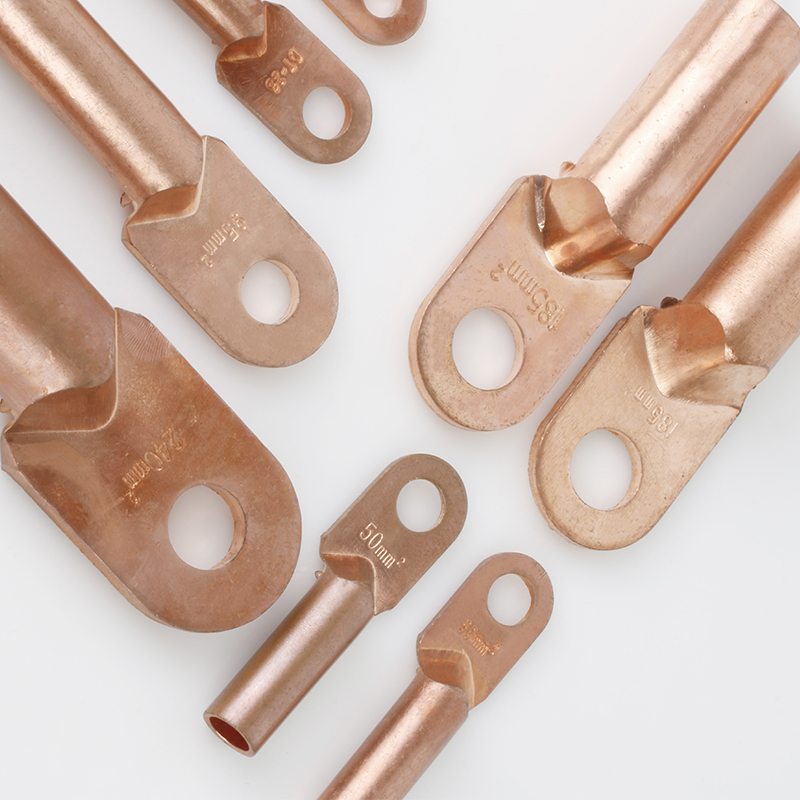

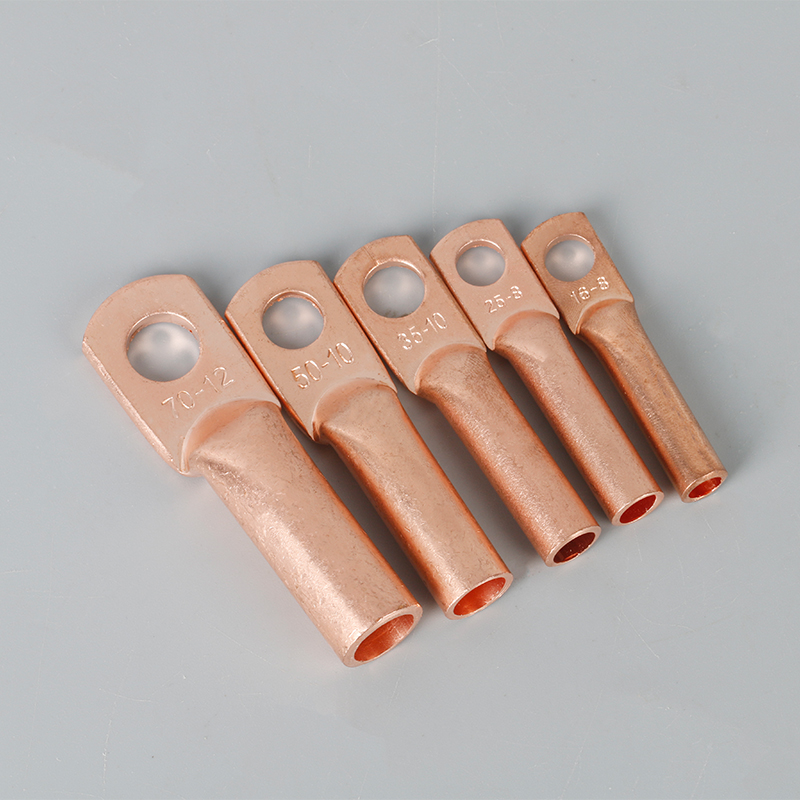

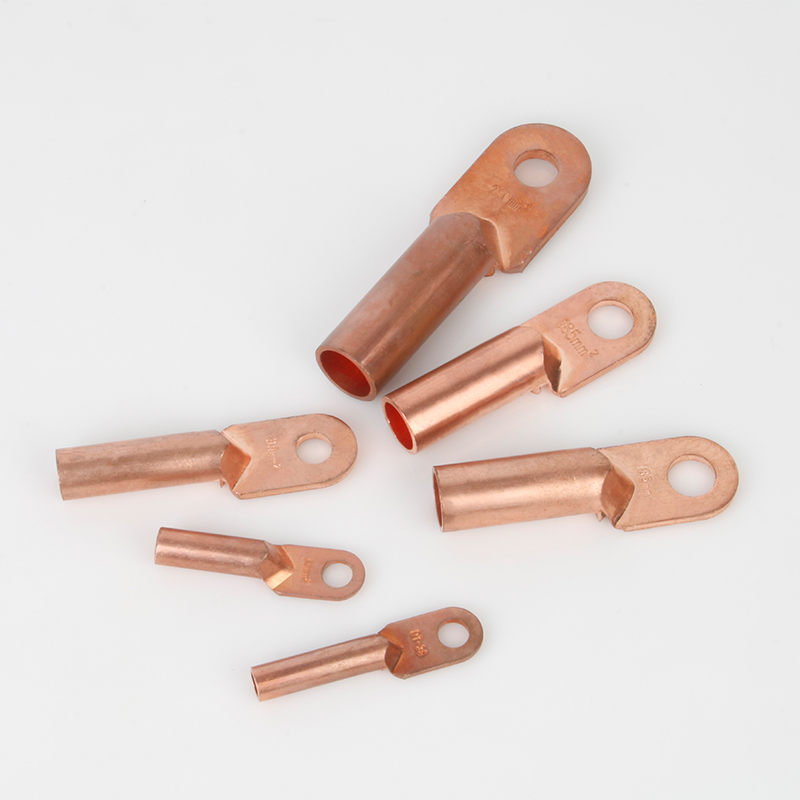

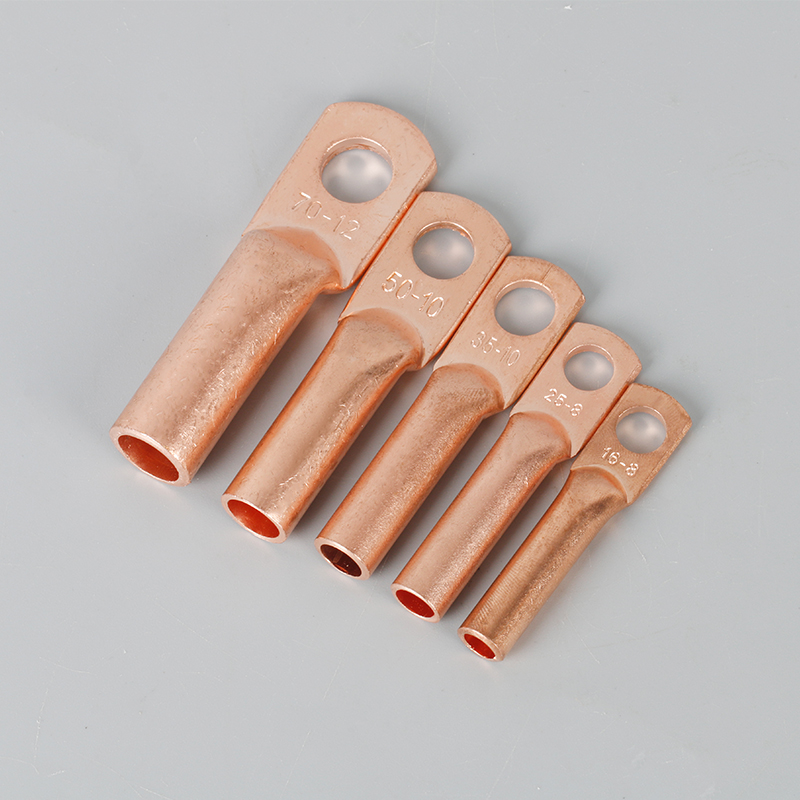

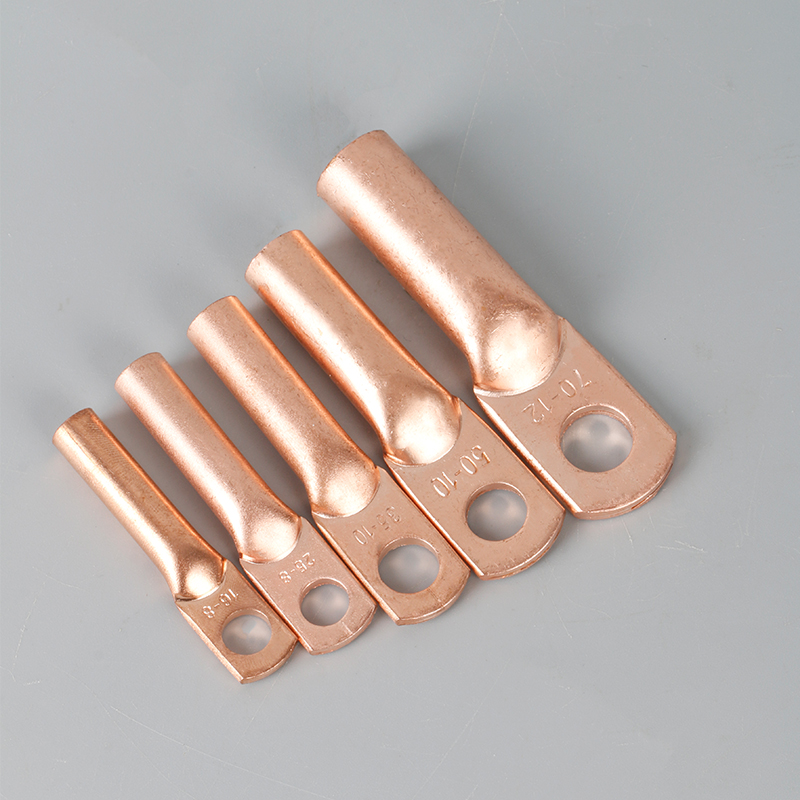

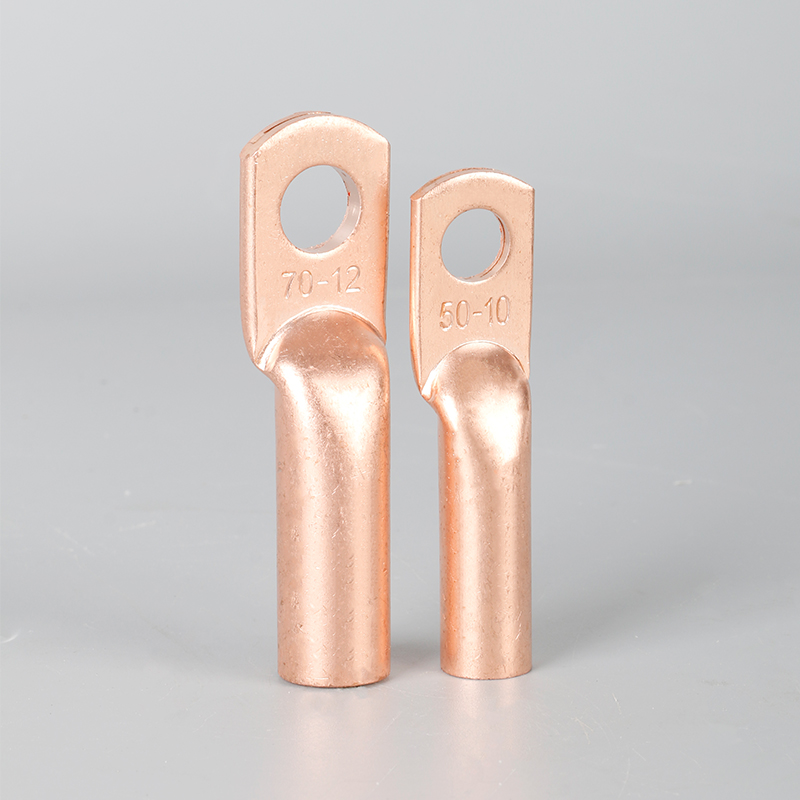

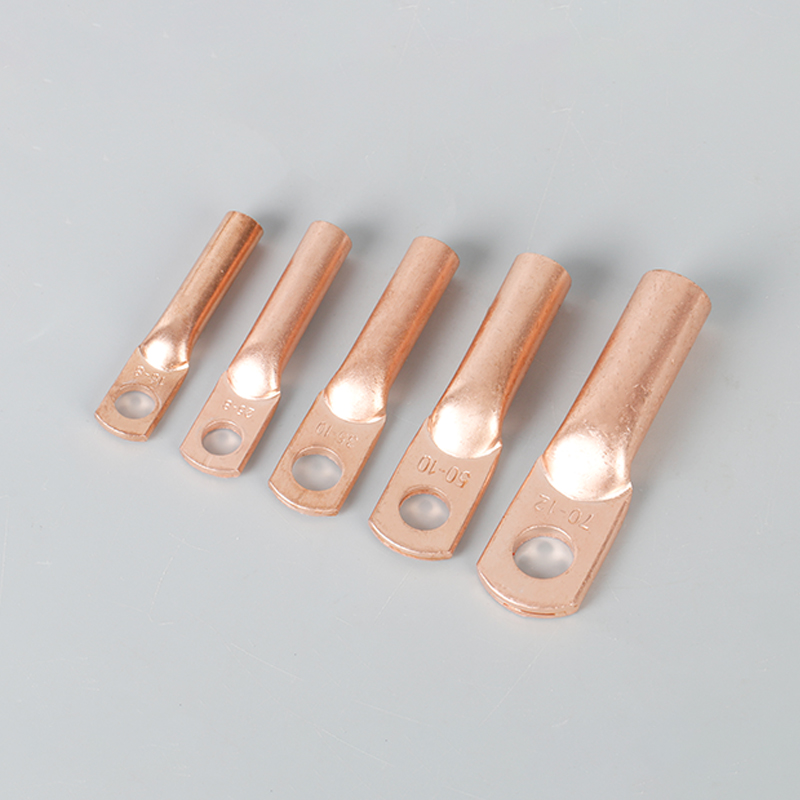

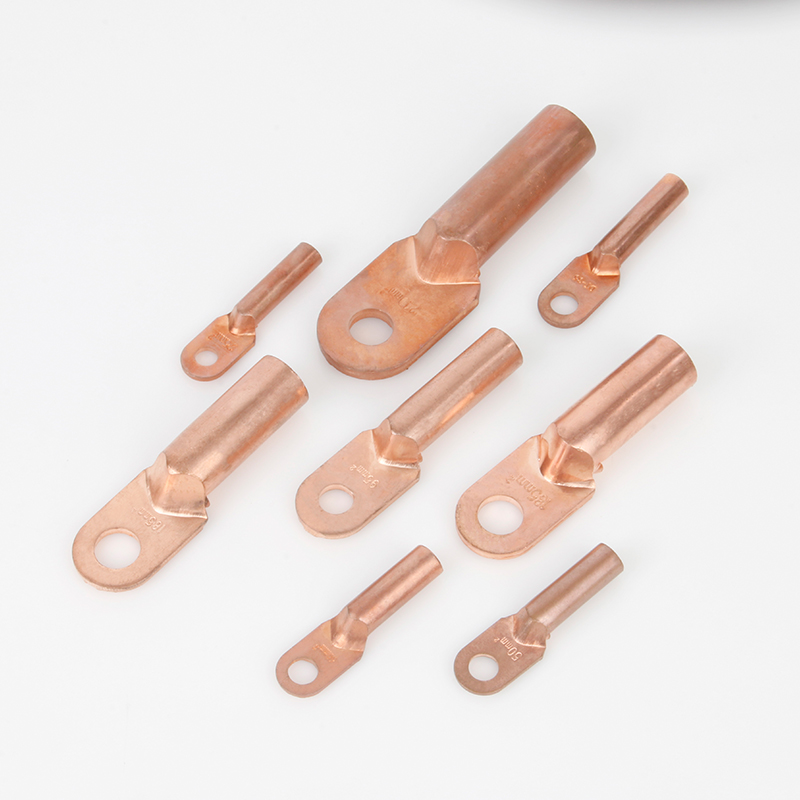

DT铜端子

请核对A型与B型尺寸：A型厚度 > B型厚度（可根据需求选择）选定型号后请联系我们

A型	螺丝孔位	板体	板体	管道尺寸	内径外径	螺纹深度	长度
A型	螺丝孔位	宽度	厚度	管道尺寸	内径外径	螺纹深度	长度
规格	φ	W（mm）	S（mm）	D（mm）	D（mm）	l1（mm）	L
DT-10	8.5	16	2.3	5.2	9	30	63
DT-16	8.5	16	2.5	6.2	10	32	66
DT-25	8.5	18	2.8	7.2	11	35	70
DT-35	10.5	20.5	3	8.5	12	37	78
DT-50	10.5	23	3.5	9.7	14	41	85
DT-70	12.5	26	3.8	11.5	16	45	93
DT-95	12.5	28	4.5	13.5	18	49	104
DT-1220	14.5	30	5	15.1	20	51	112
DT-150	14.5	34	5.4	16.5	22	54	117
DT-185	17	37	5.8	18.5	25	58	125
DT-240	17	40	6.5	20.7	27	60	135
DT-300	21	46	8	23.2	30	68	155
DT-400	21	50	8	26.2	34	74	165
DT-500	21	60	8	29.5	38	75	190
DT-630	无	78	10	34.5	45	85	220

联系我们

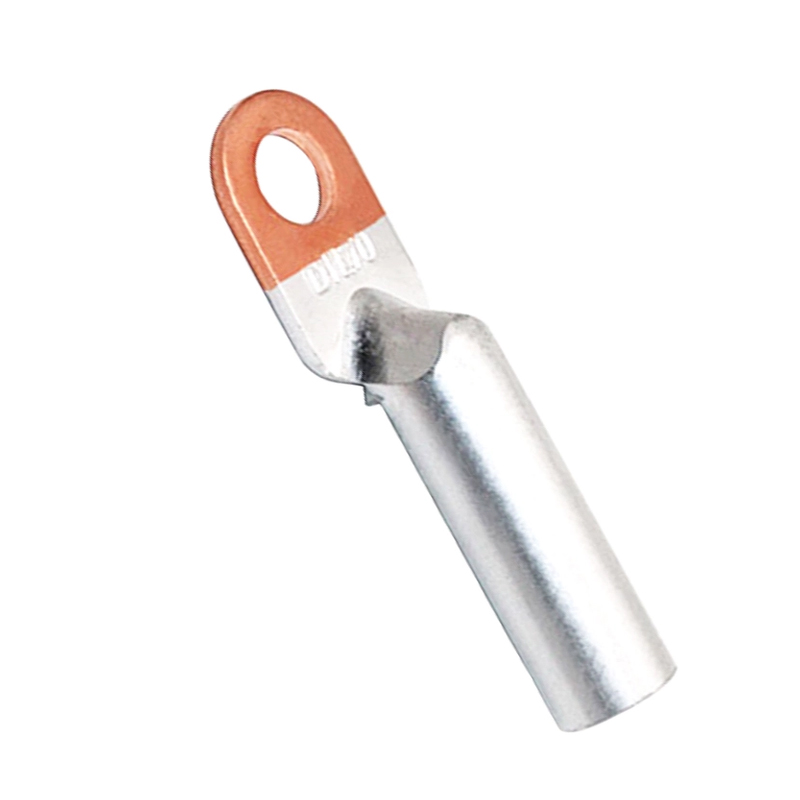

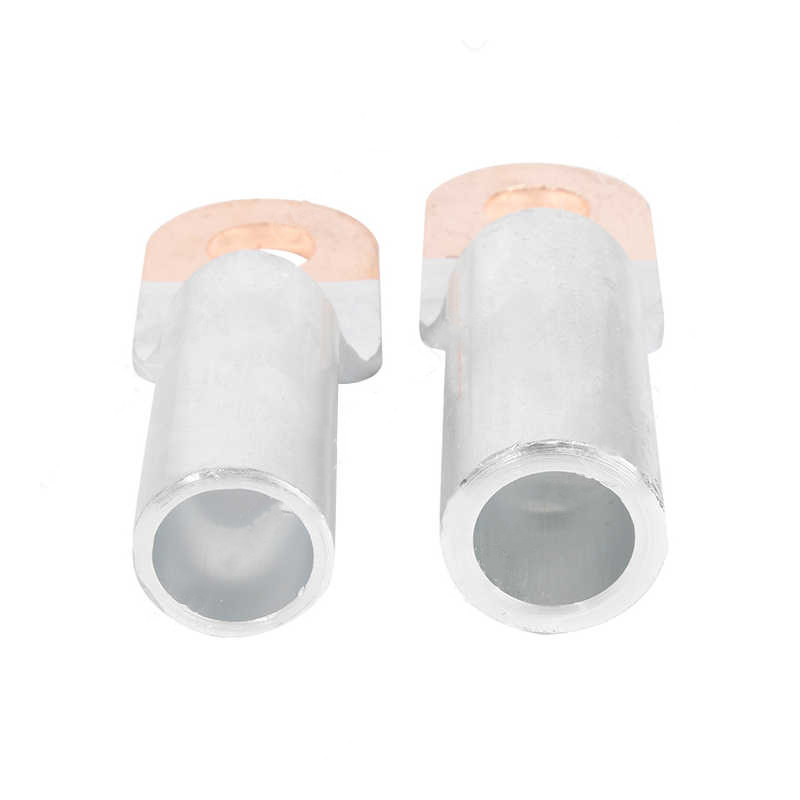

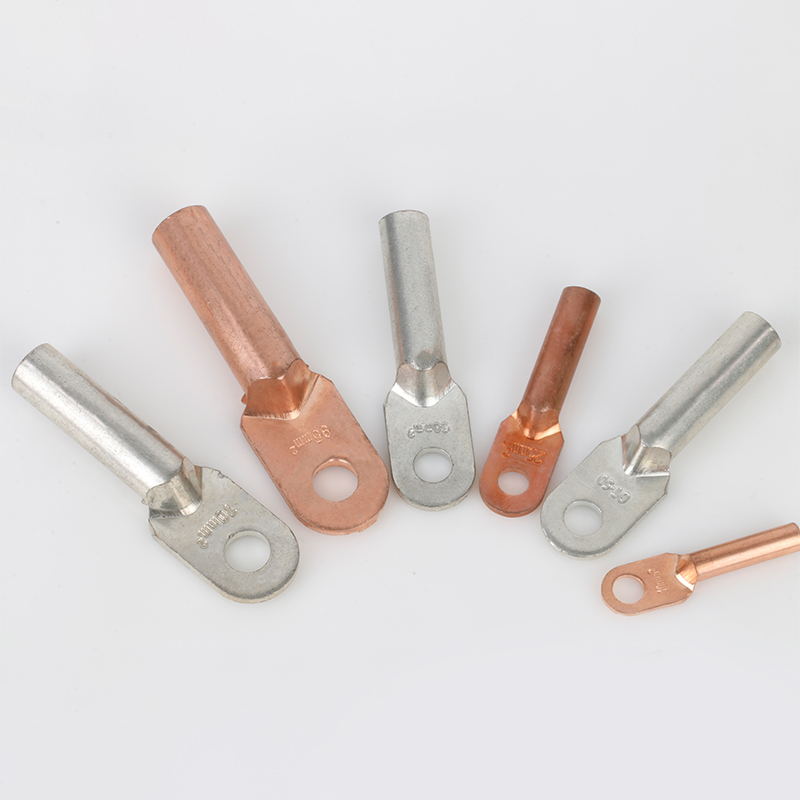

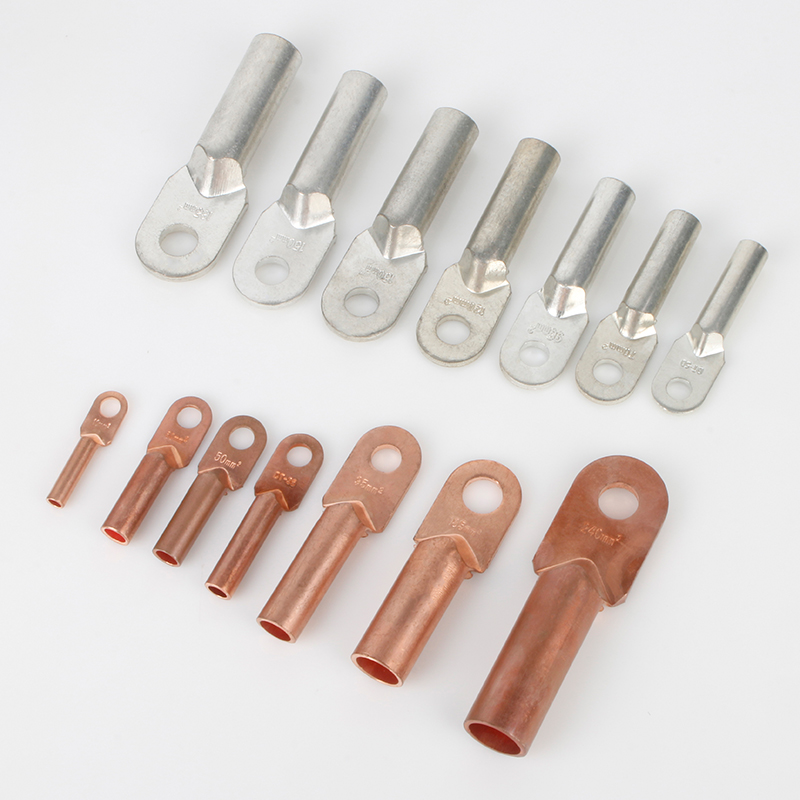

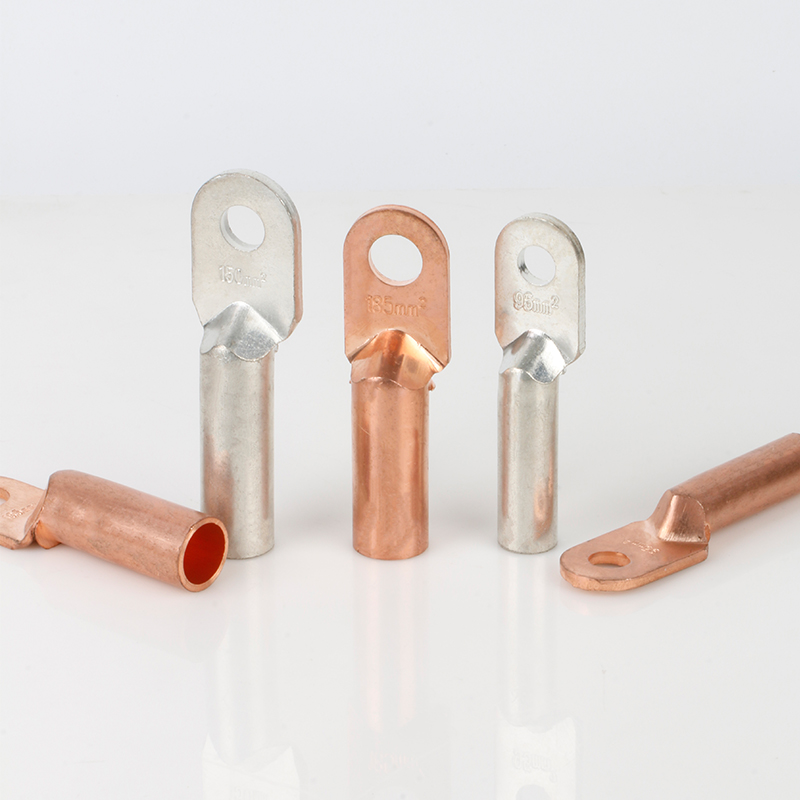

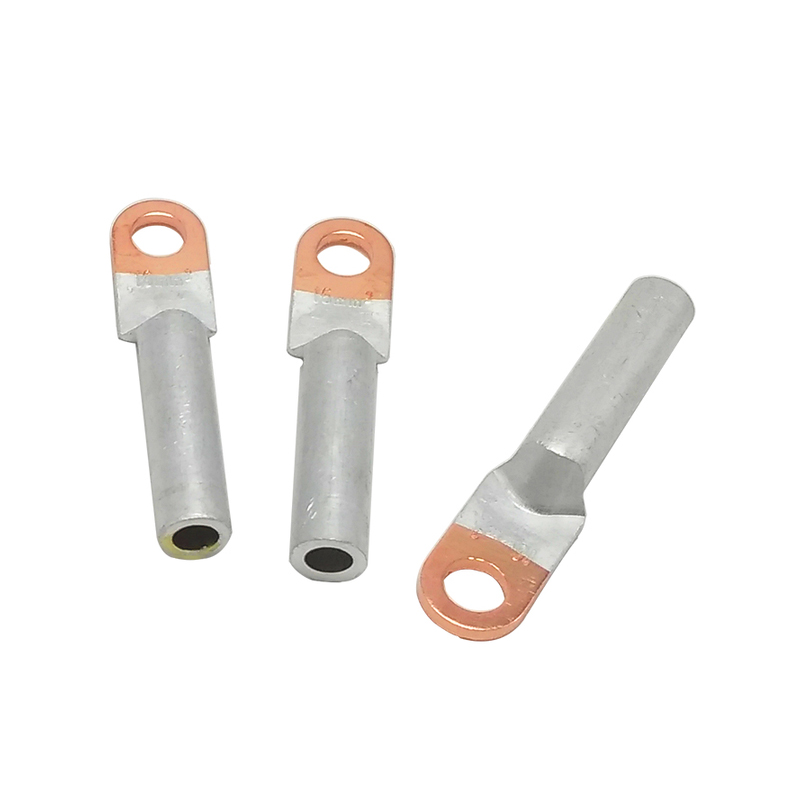

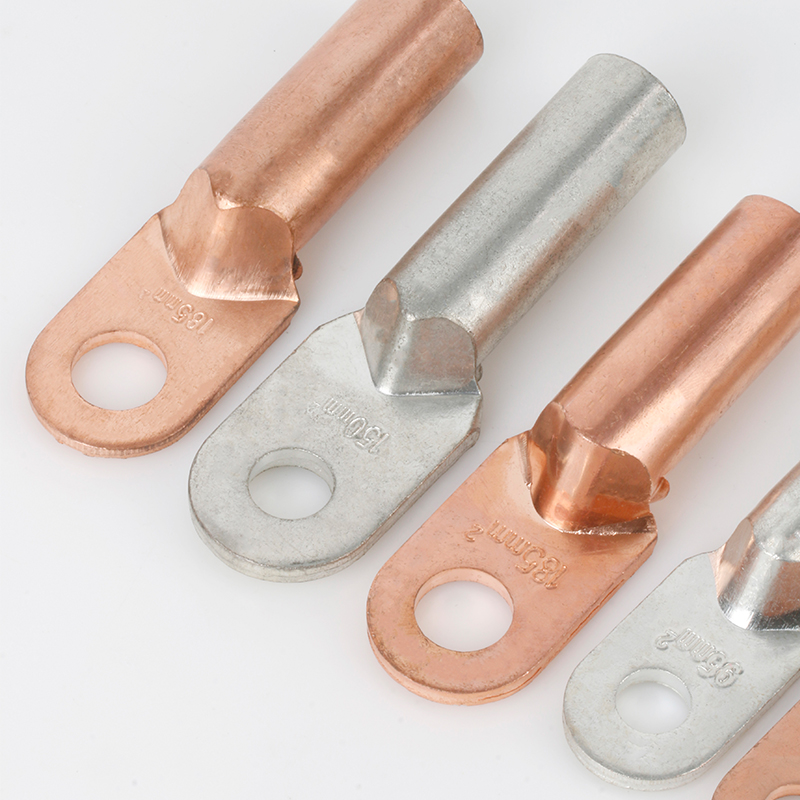

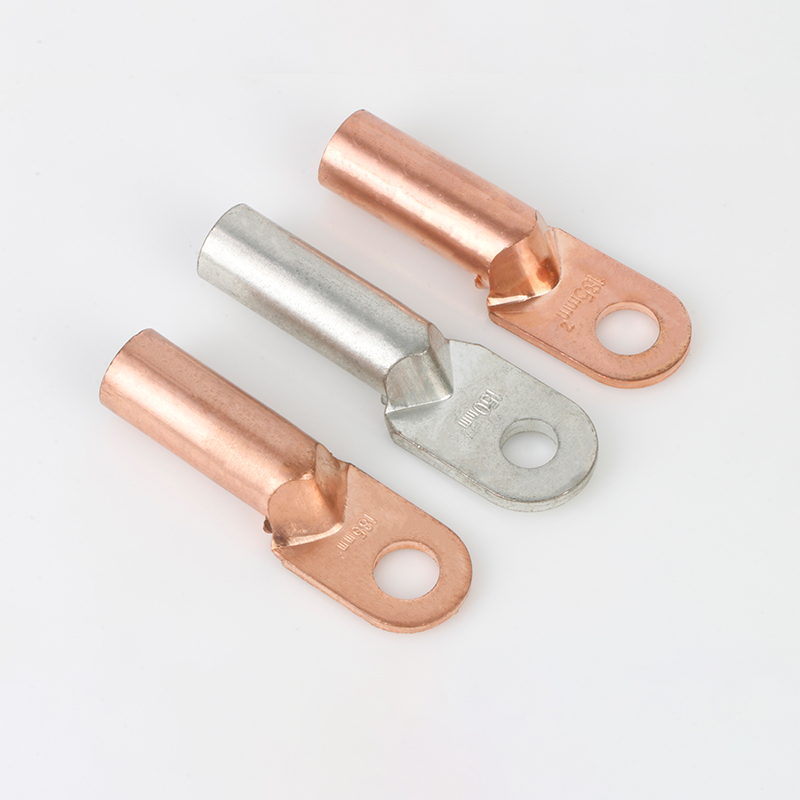

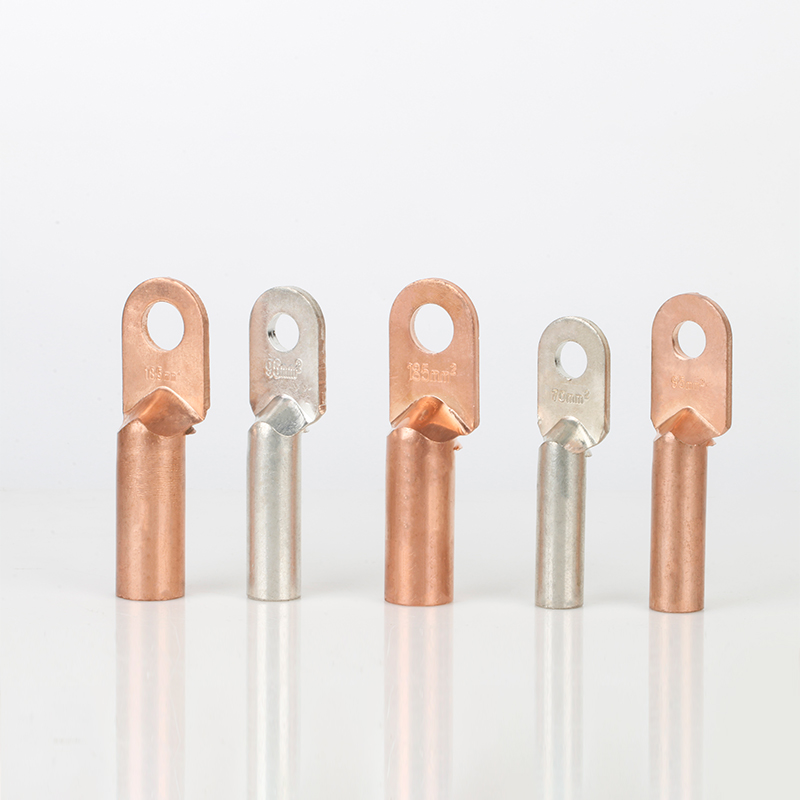

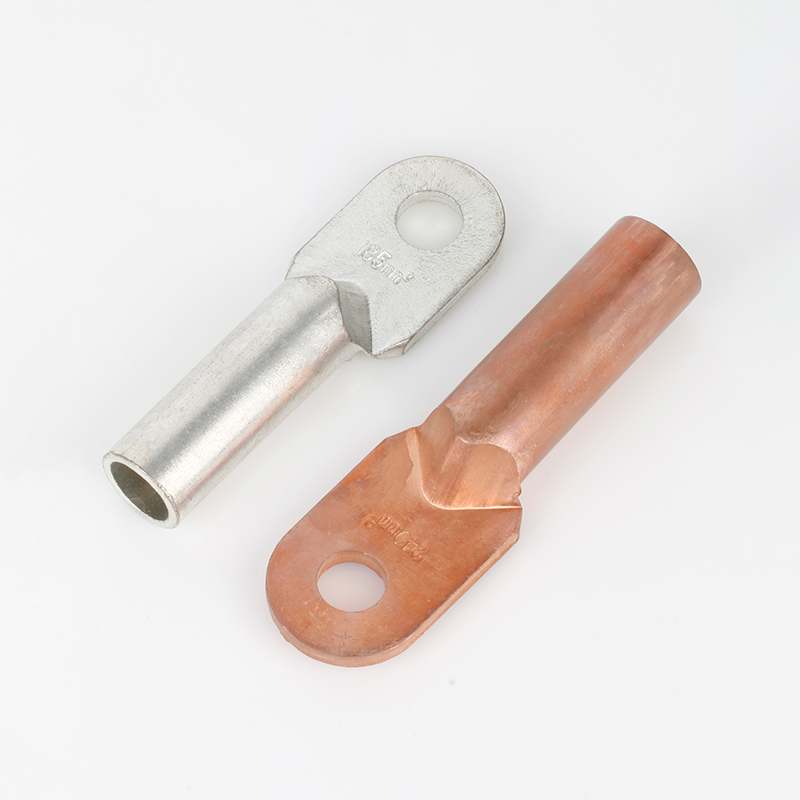

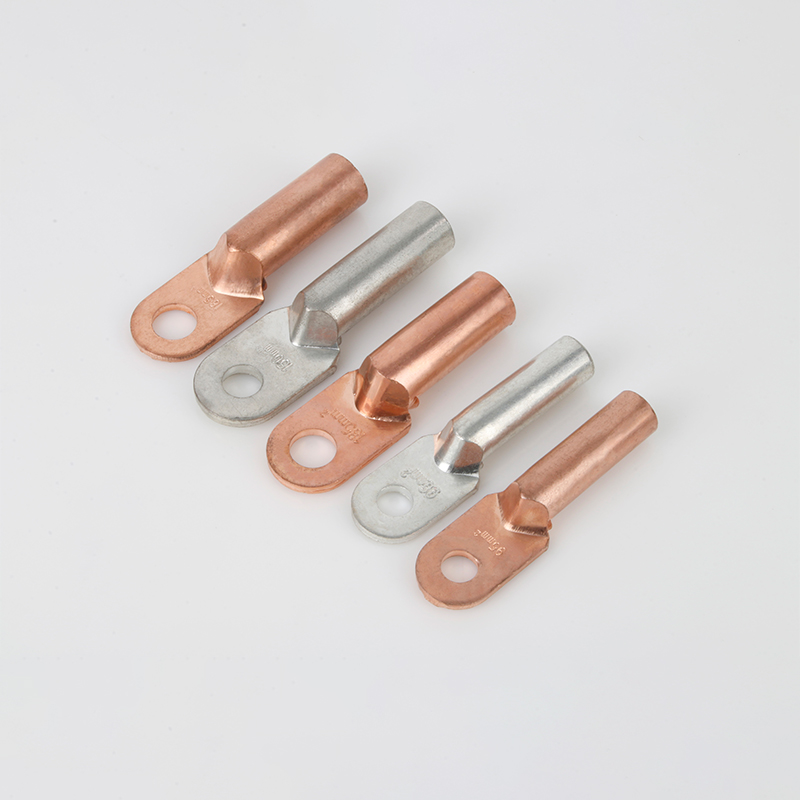

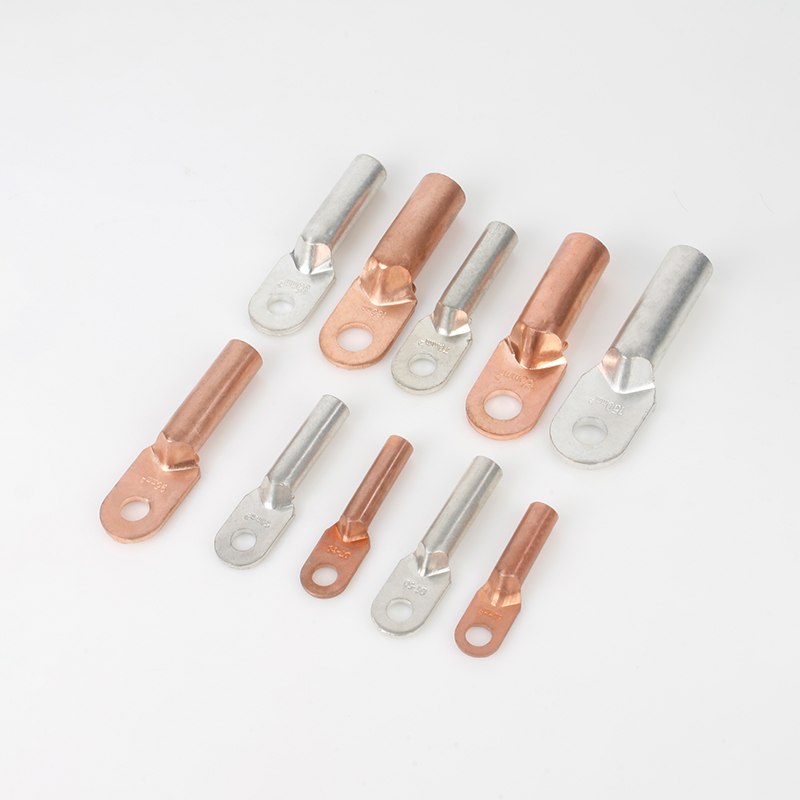

DTL铜铝过渡端子

请核对A型与B型尺寸：A型厚度 > B型厚度（可根据需求选择）选定型号后请联系我们

A型	φ（mm）	W（mm）	S（mm）	D（mm）	D（mm）	L1（mm）	L（mm）
DTL-10	8.5	16	2.5	5.2	10	30	64
DTL-16	8.5	16	3	6.2	11	33	70
DTL-25	8.5	18	3.2	7.2	12	36	75
DTL-35	10.5	20.5	3.5	8.5	14	42	85
DTL-50	10.5	23	4	9.7	16	43	90
DTL-70	12.5	26	4.5	11.5	18	50	102
DTL-95	12.5	28	5	13.5	21	53	112
DTL-1220	14.5	30	5.2	15.1	23	55	120
DTL-150	14.5	34	5.8	16.5	25	57	126
DTL-185	17	37	6.5	18.5	27	60	133
DTL-240	17	40	7	20.7	30	62	140
DTL-300	21	46	8.5	23.2	34	66	160
DTL-400	21	50	8.7	26.2	38	72	168
DTL-500	21	55	9	29.5	42	75	185
DTL-630	21	60	10.5	34.5	50	82	215

联系我们

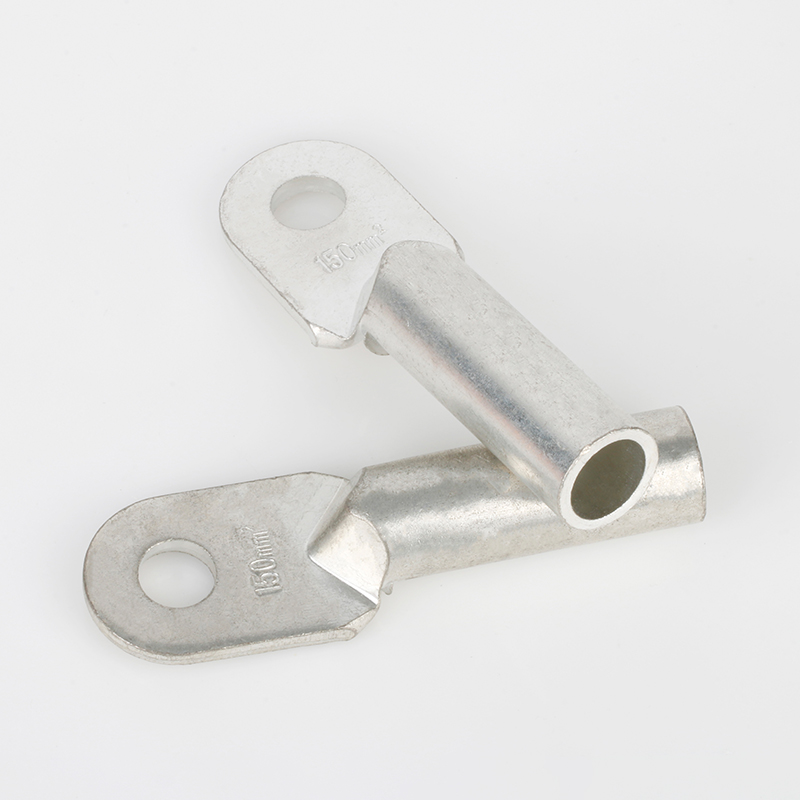

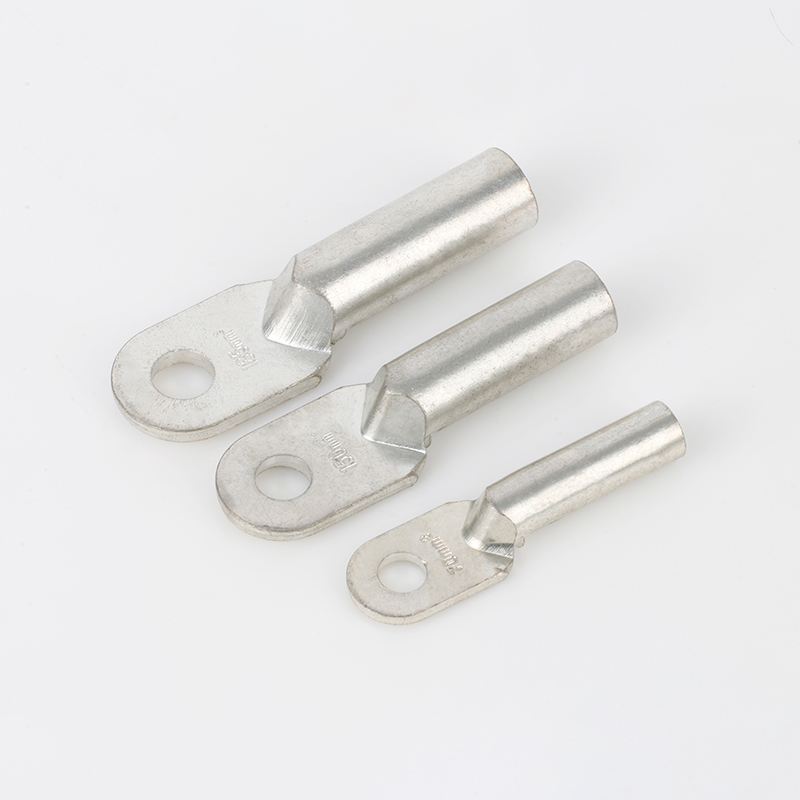

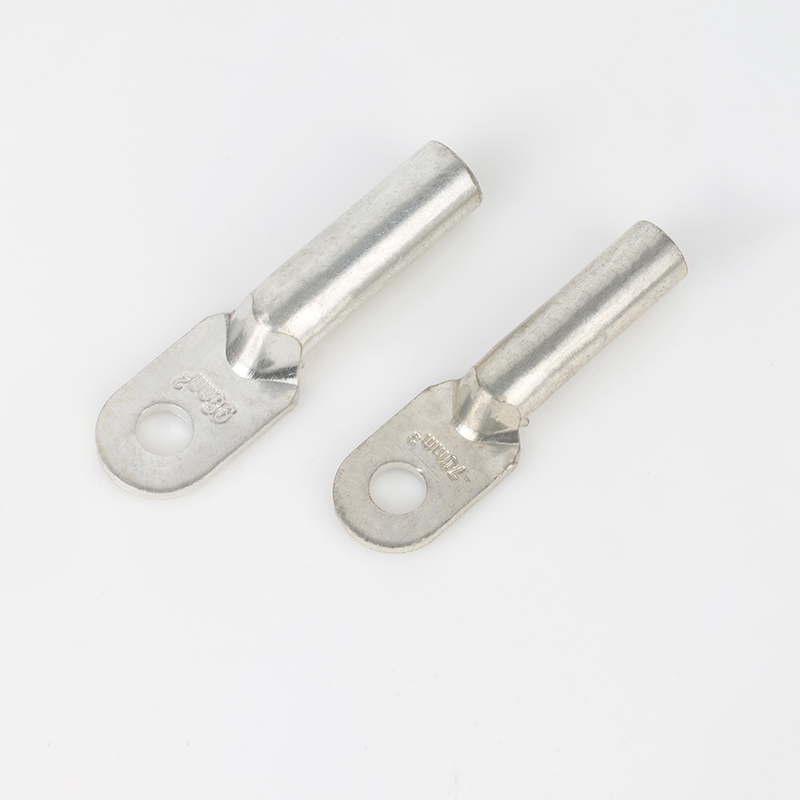

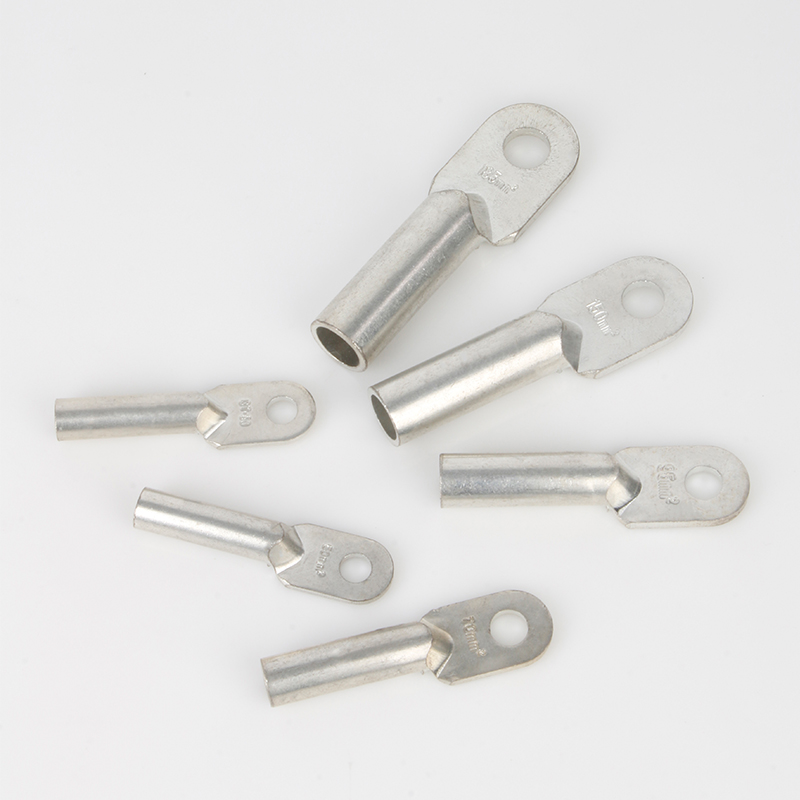

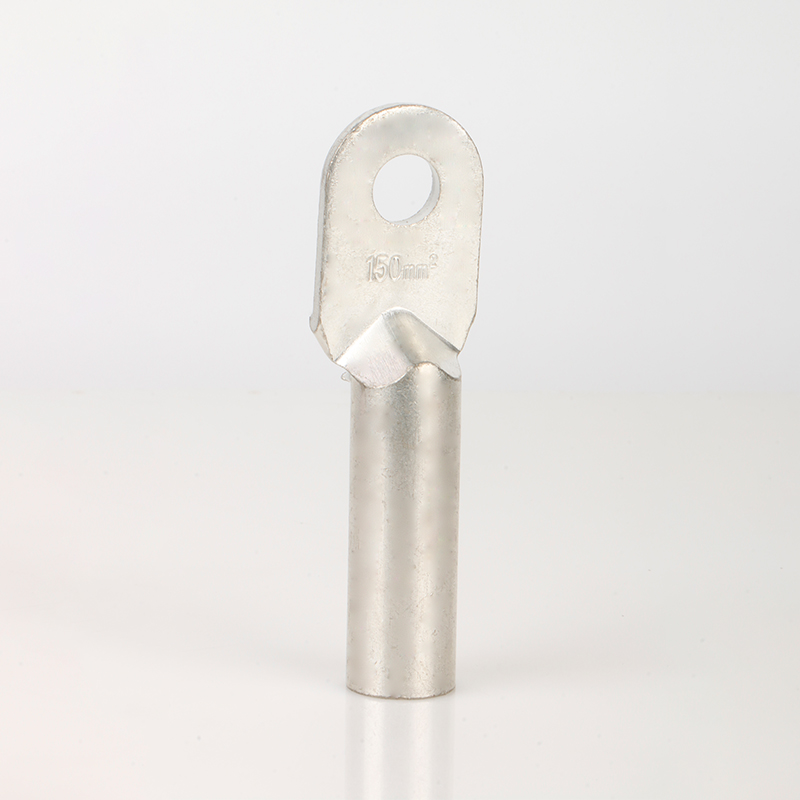

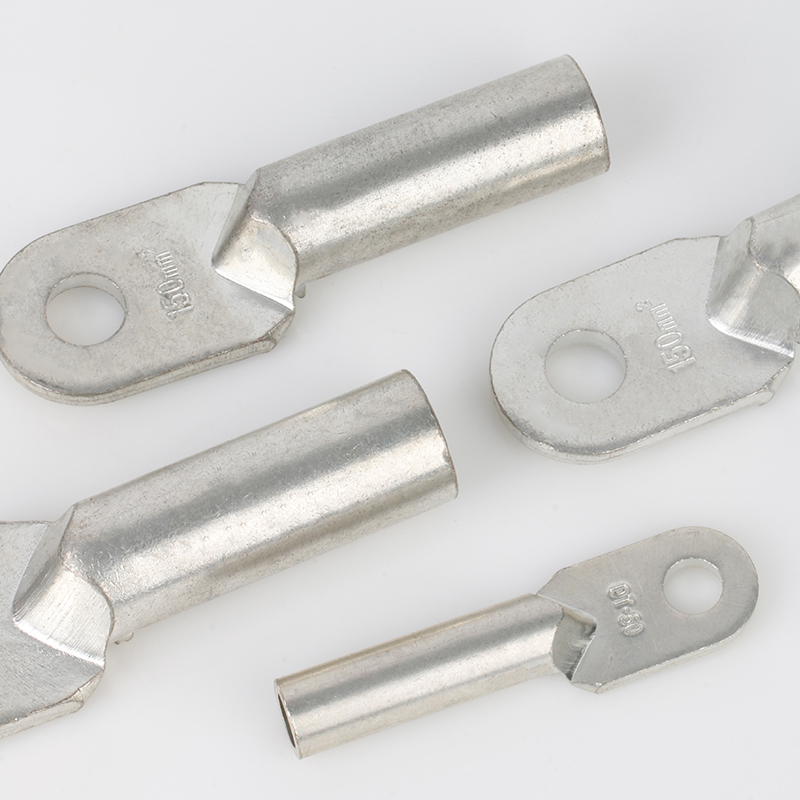

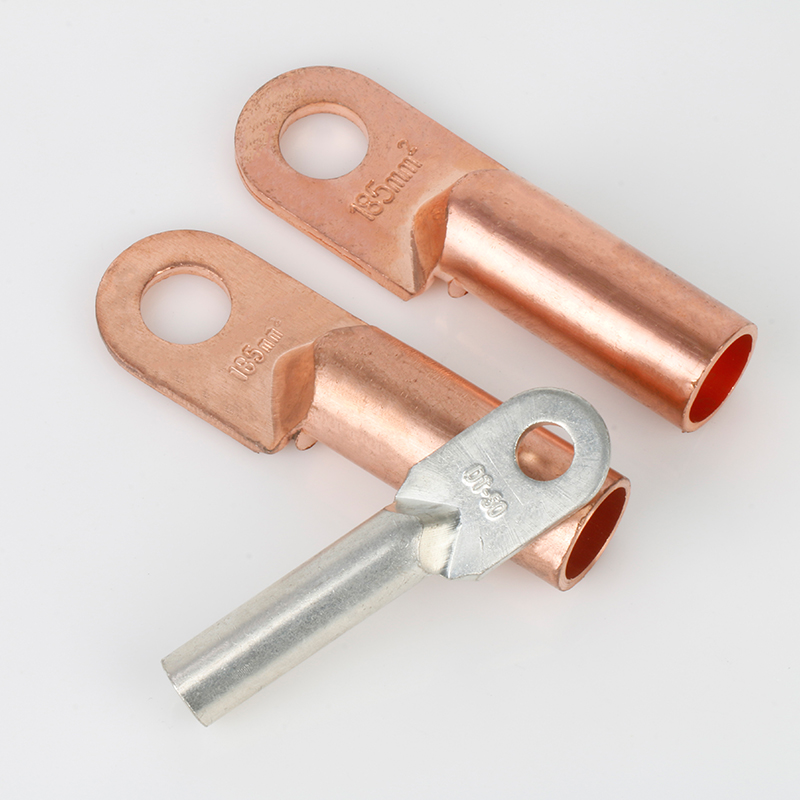

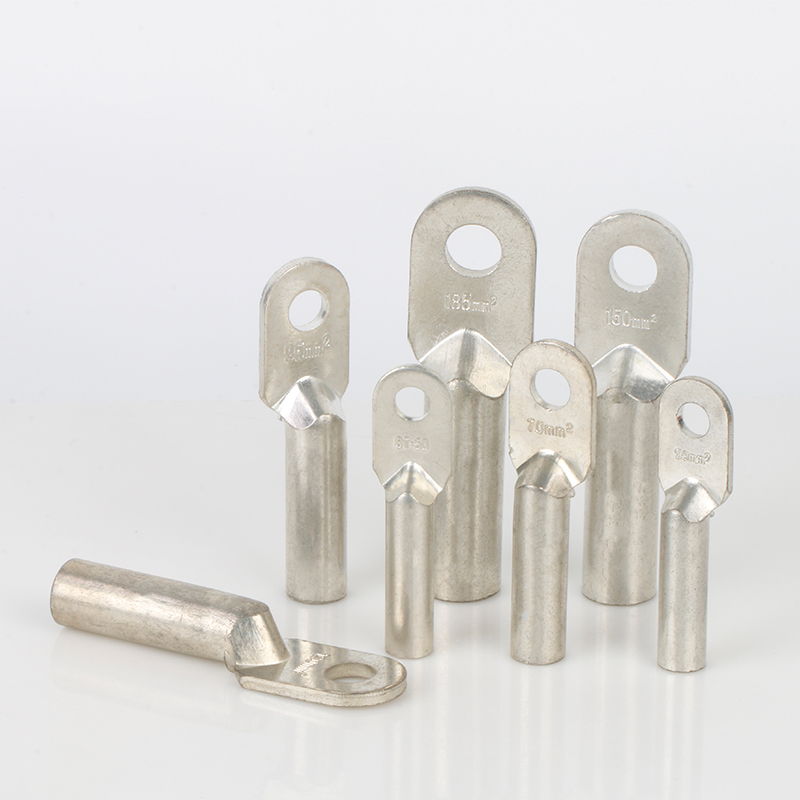

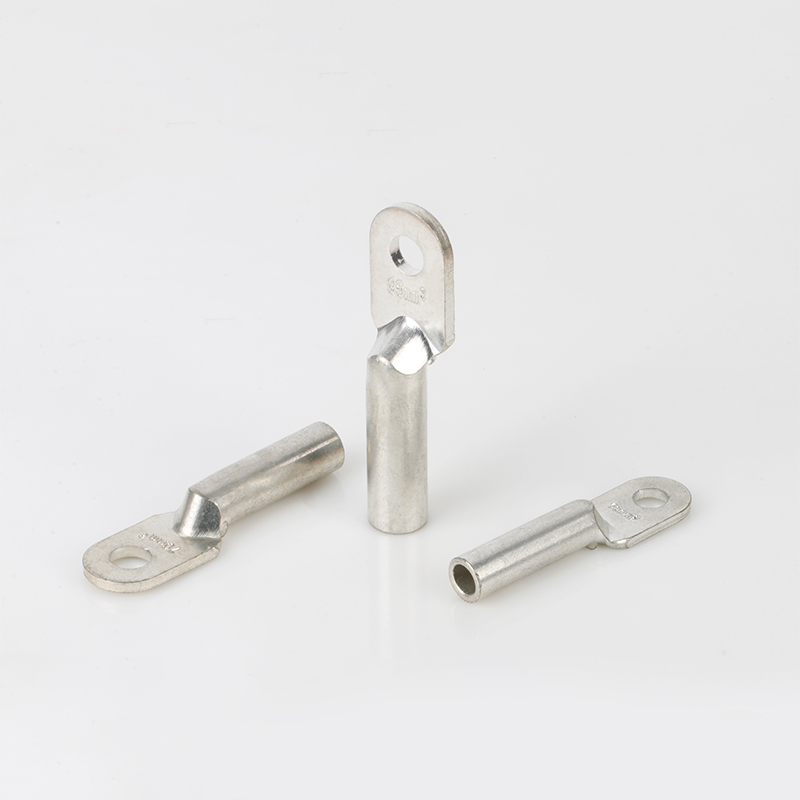

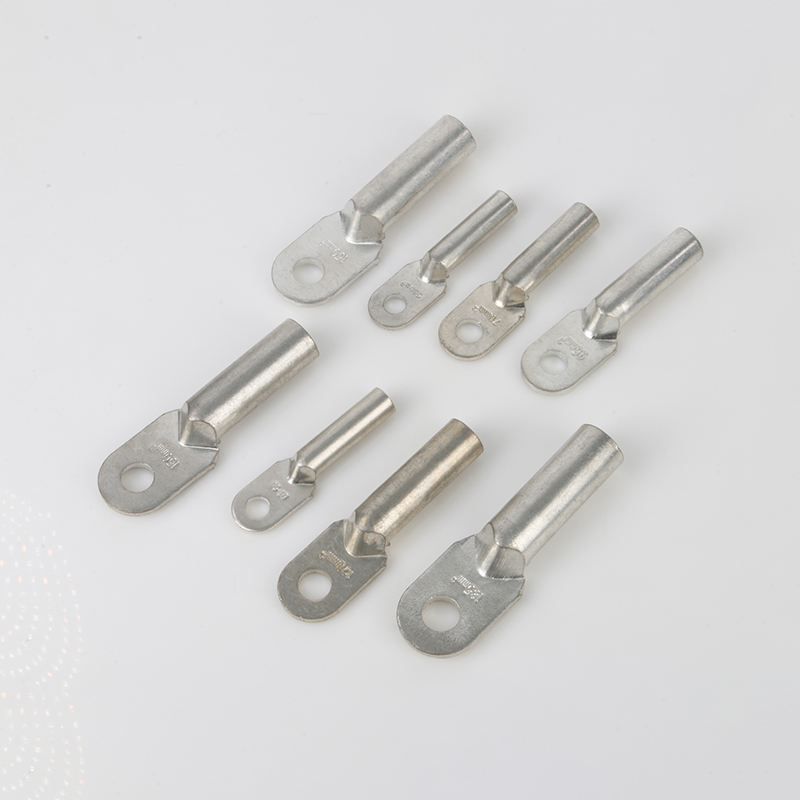

DL铝端子

类型（DL）铝电缆端子
图片	型号	φ（mm）	B（mm）	S（mm）	D（mm）	D（mm）	L1（mm）	L（mm）	重量
	DTL-10	8.5	16	2.8	5.5	10	29	64	9
	DTL-16	8.5	16	3	6.5	11	31	67	10
	DTL-25	8.3	18	3.4	7.4	12	34	75	14
	DTL-35	10.3	20.5	3.7	8.6	14	40	85	20
	DTL-50	10.3	23	4	9.1	16	42	90	29
	DTL-70	12.3	26	4.6	11.2	18	48.6	101.6	38
	DTL-95	12.5	28	5	13.8	21	52	112	55
	DTL-1220	14.3	30	5.4	15	23	56	120	71
	DTL-150	14.3	34	6	16.4	25	56.6	125.5	89
	DTL-185	17	37	7	18.8	27	58	133	107
	DTL-240	17	40	7.5	20.5	30	64	139	138
	DTL-300	21	50	9	24	34	65	160	207

联系我们

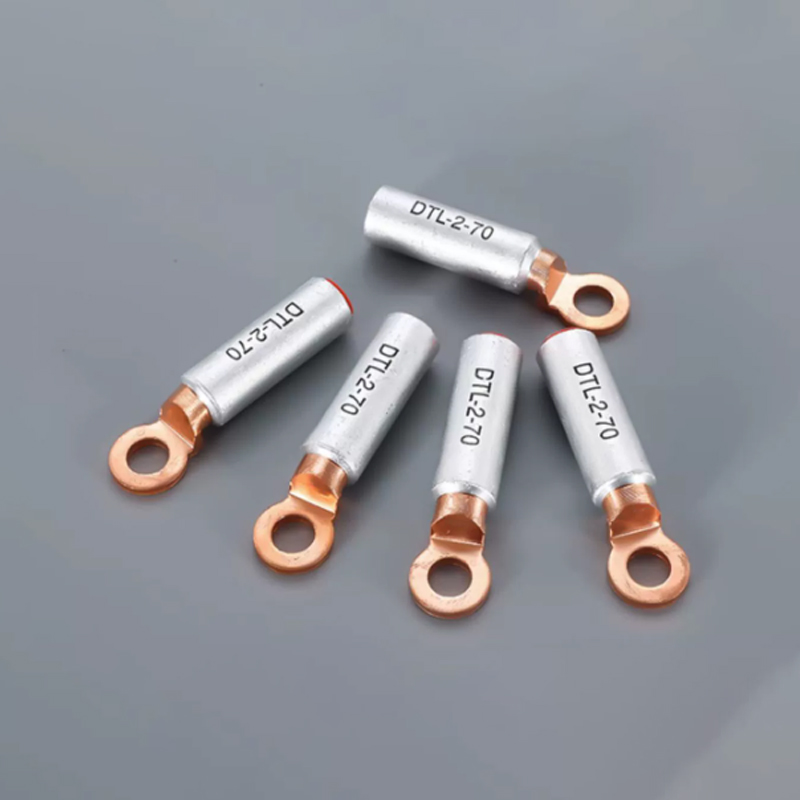

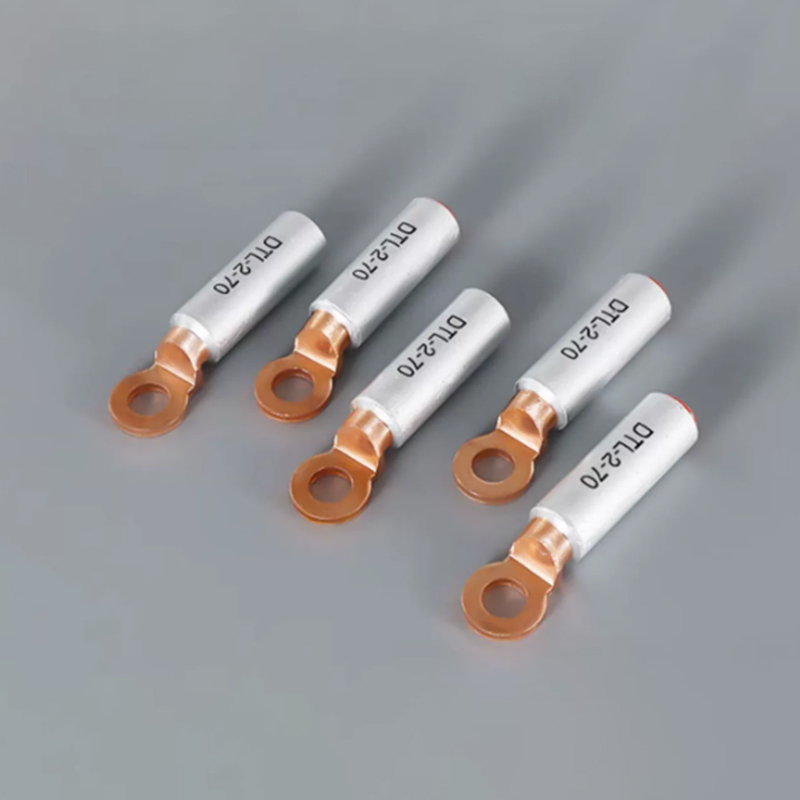

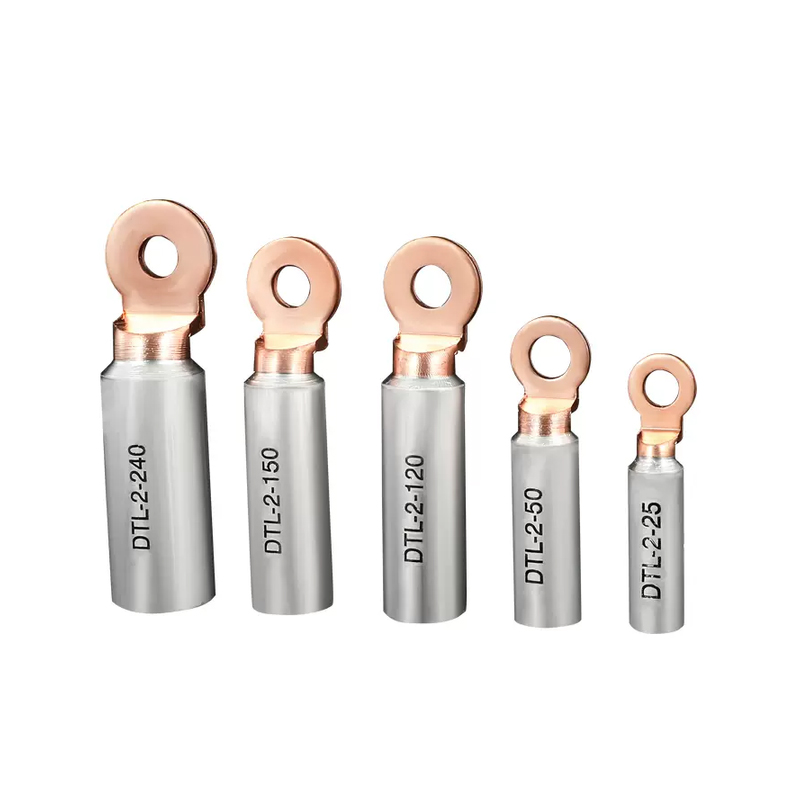

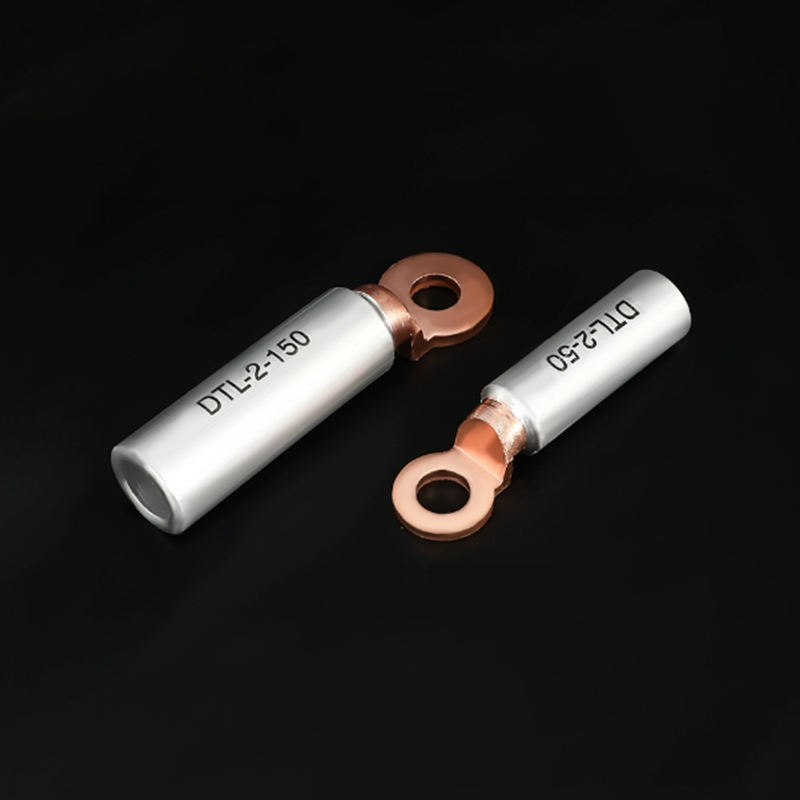

DTL-2出口型铜铝过渡端子

型号	φ	d	d	l1	L2	φ1	w	s	L
DTL-2-10	11	16	5.5	42	61	20	13	3	83
DTL-2-16	11	16	5.5	42	61	20	13	3	83
DTL-2-25	11	16	6.5	42	61	20	13	3	83
DTL-2-35	11	16	8	42	61	20	13	3	83
DTL-2-50	13	20	9	43	64	26	17	4.5	90
DTL-2-70	13	20	11	43	64	26	17	4.5	90
DTL-2-95	13	20	12	43	64	26	17	4.5	90
DTL-2-120	13	25	13.5	60	83	30	21	6	115
DTL-2-150	13	25	15.5	60	83	30	21	6	115
DTL-2-185	13	32	17.5	60	88	35	26	7.5	125
DTL-2-240	13	32	19.5	60	88	35	26	7.5	125
DTL-2-300	13	34	22.5	62	97	36	29	8	135
DTL-2-400	13	38	26	75	112	36	29	8	150
DTL-2-500	17	40	29	90	127	36	29	8	165

联系我们

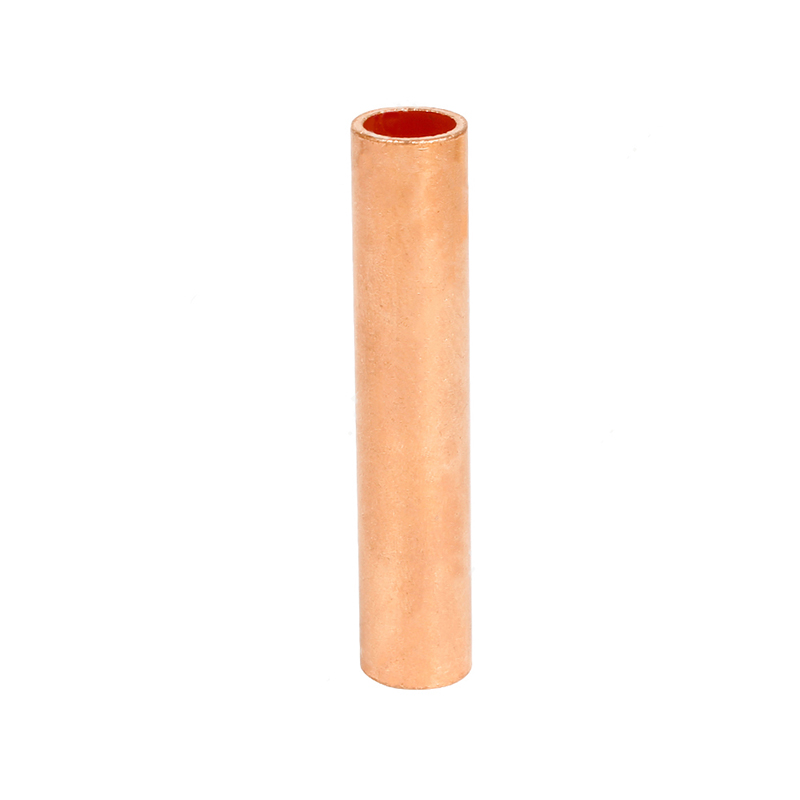

GT铜连接管

GT型铜连接器管
型号	内径	外径	长度	重量
型号	D（mm）	D（mm）	L（mm）	G（mm）
GT-10	5.8	7.8	50	11.5
GT-16	6.4	8.9	55	14
GT-25	7.5	10	60	18
GT-35	8.5	11	64	21
GT-50	10.3	13	73	32
GT-70	12	15	78	47
GT-95	13.5	17	86	61
GT-1220	15	19	90	88
GT-150	17	21	95	101
GT-185	19	24	100	151
GT-240	21	26	110	180
GT-300	23	28	120	217
GT-400	26	34	135	450

联系我们

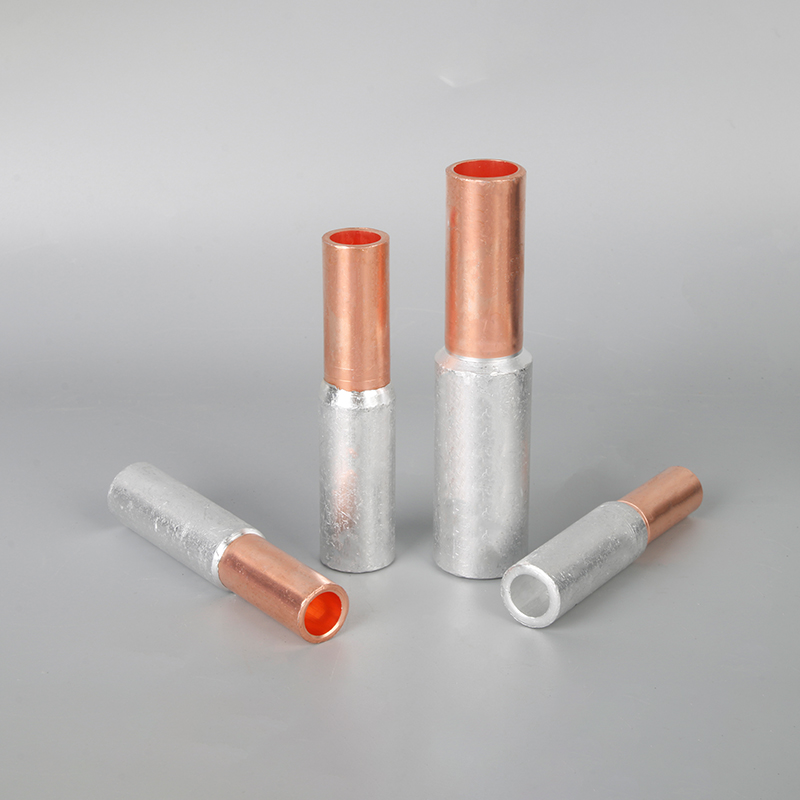

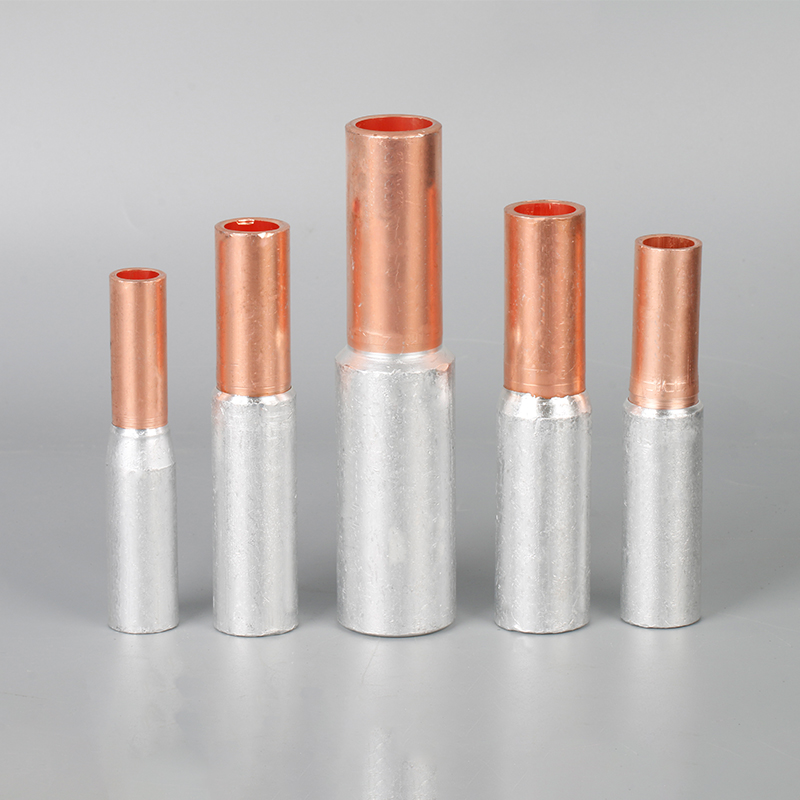

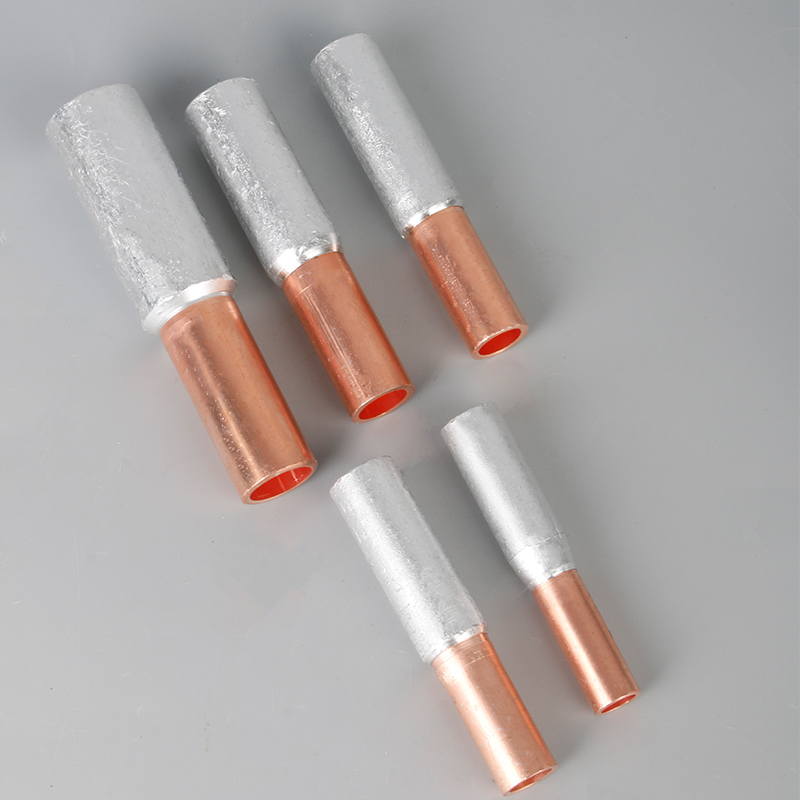

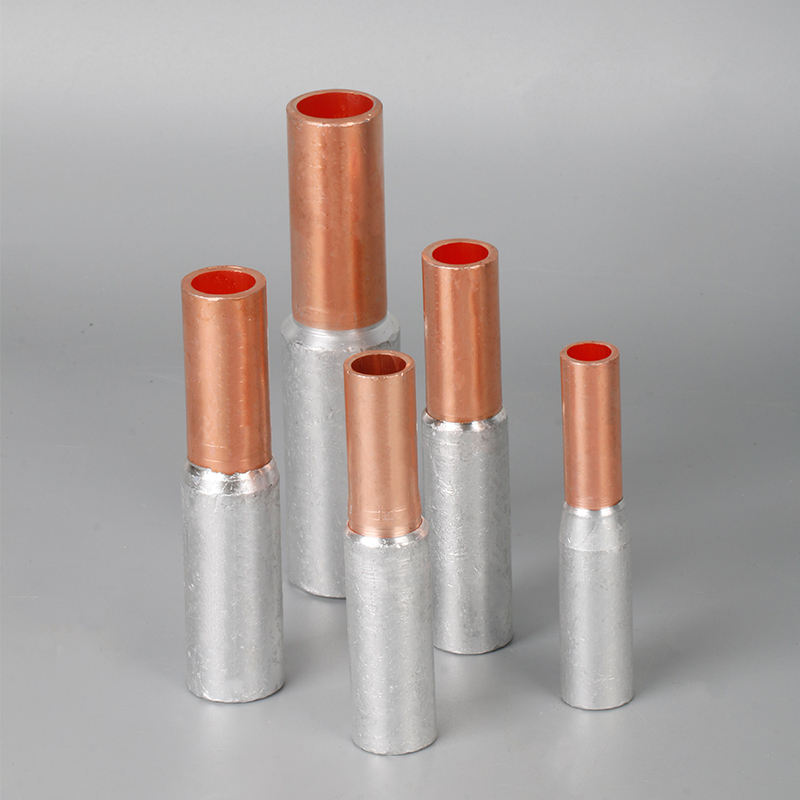

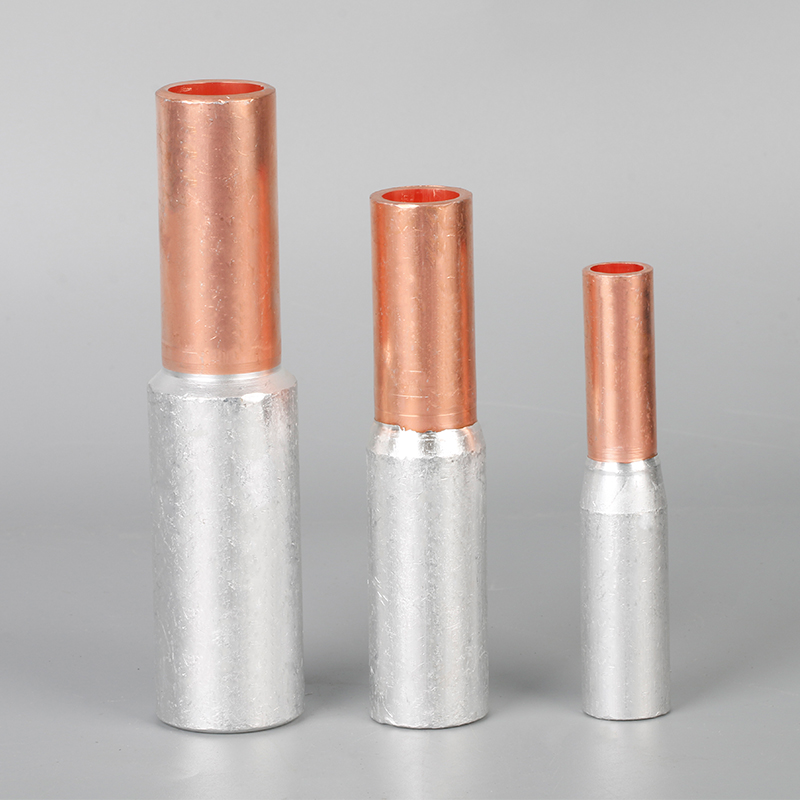

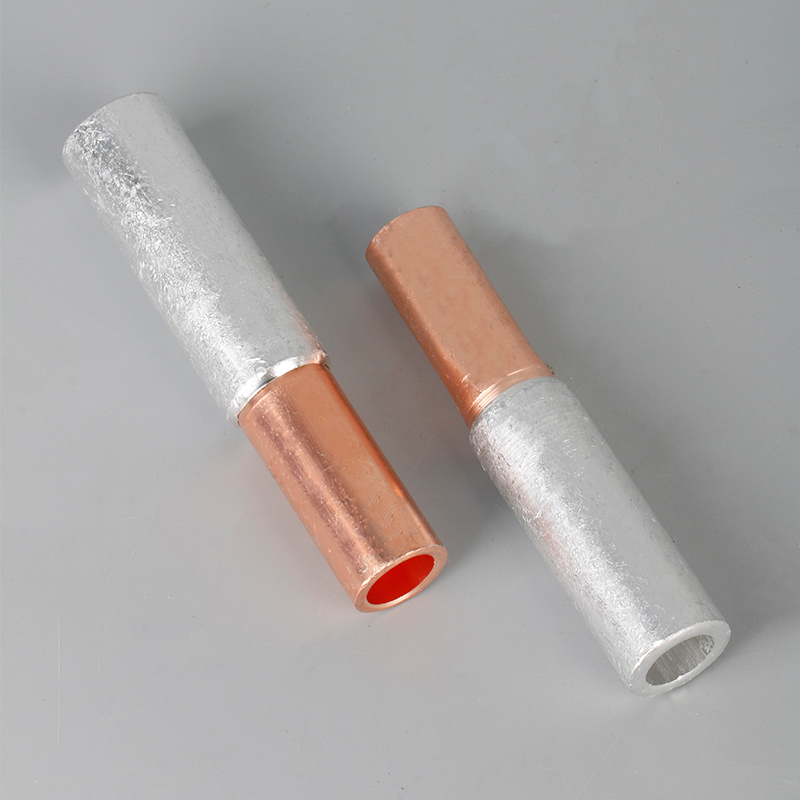

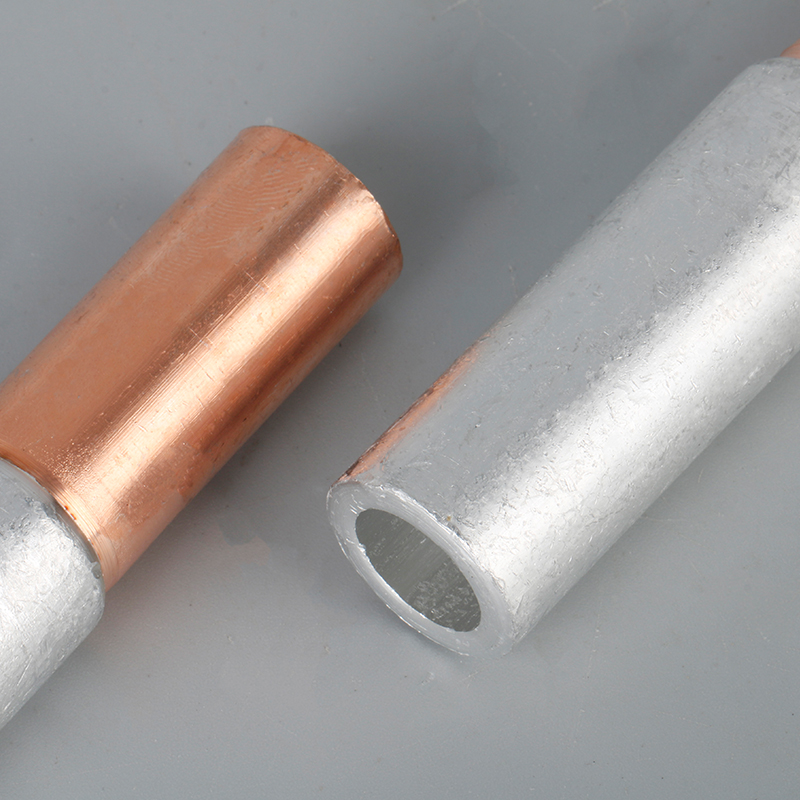

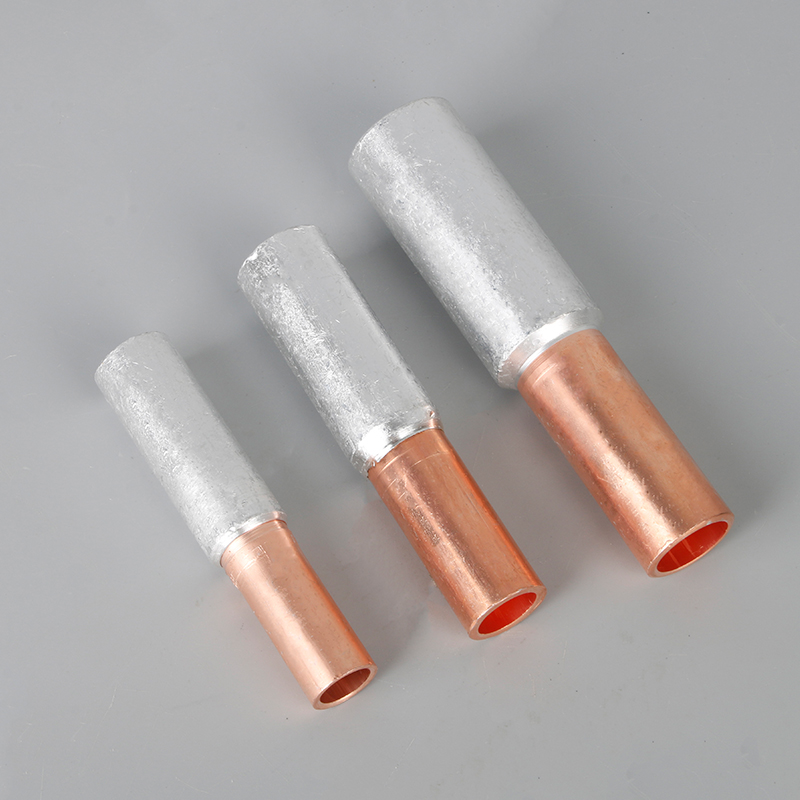

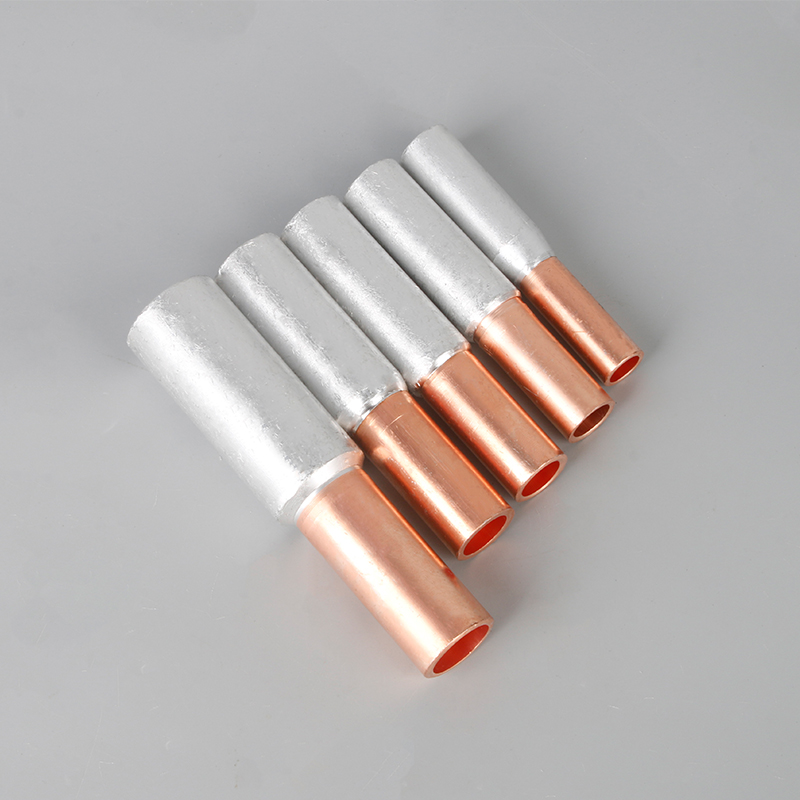

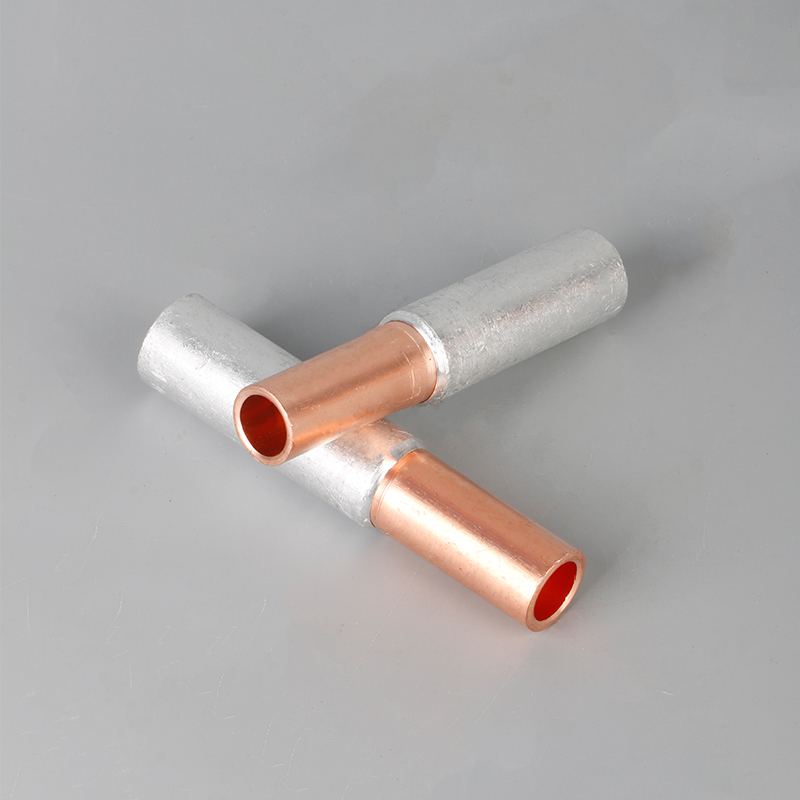

GTL铜铝连接管

GT类型铜连接管
型号	主要维度
型号	D（mm）	D1（mm）	L1（mm）	D2（mm）	D12（mm）	L2（mm）	L（mm）
GTL-16	11	6.3	32	8	4.2	25	70
GTL-25	12	7.3	36	10	6	29	80
GTL-35	14	8.5	42	11	7	29	85
GTL-50	16	9.8	47	13	8.5	31	90
GTL-70	18	11.5	50	15	9.8	33	100
GTL-95	21	13.5	52	17	11.5	38	110
GTL-1220	23	15	55	19	13.6	40	110
GTL-150	25	16.5	56	21	15	44	115
GTL-185	27	18.5	58	23	16.5	45	125
GTL-240	30	21	62	26	18.5	48	130
GTL-300	34	24	65	29	21	51	145
GTL-400	38	27	70	30	24	60	155
GTL-500	42	29	75	34	27	65	165
GTL-630	54	34	80	38	29	70	180

联系我们

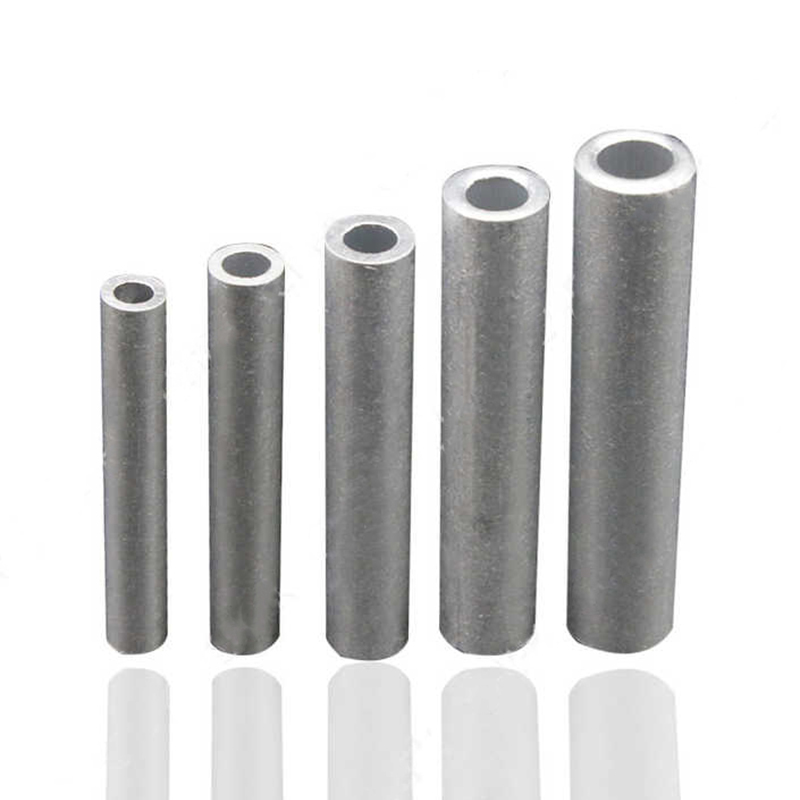

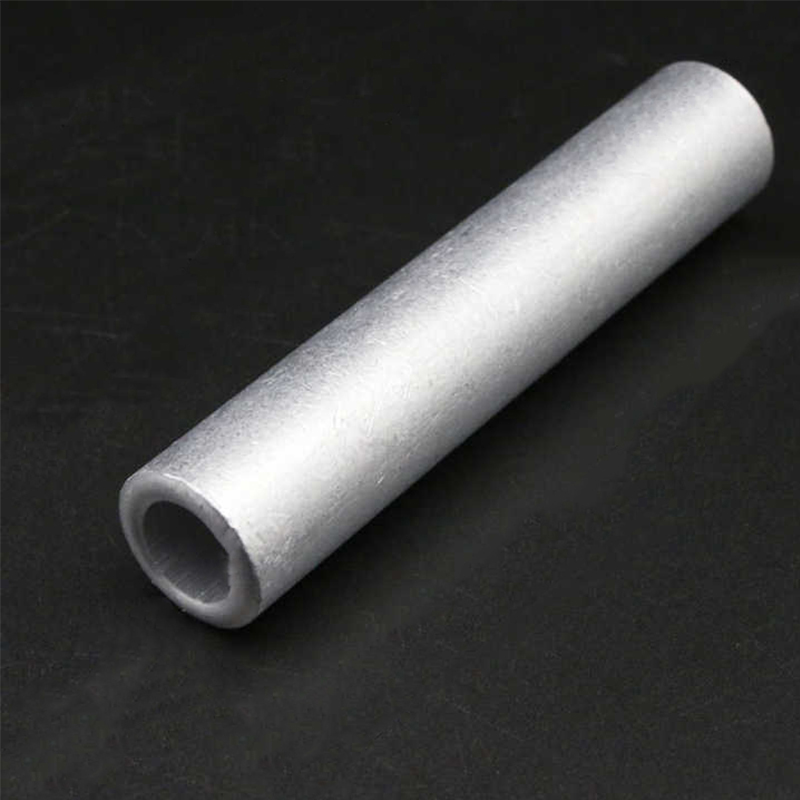

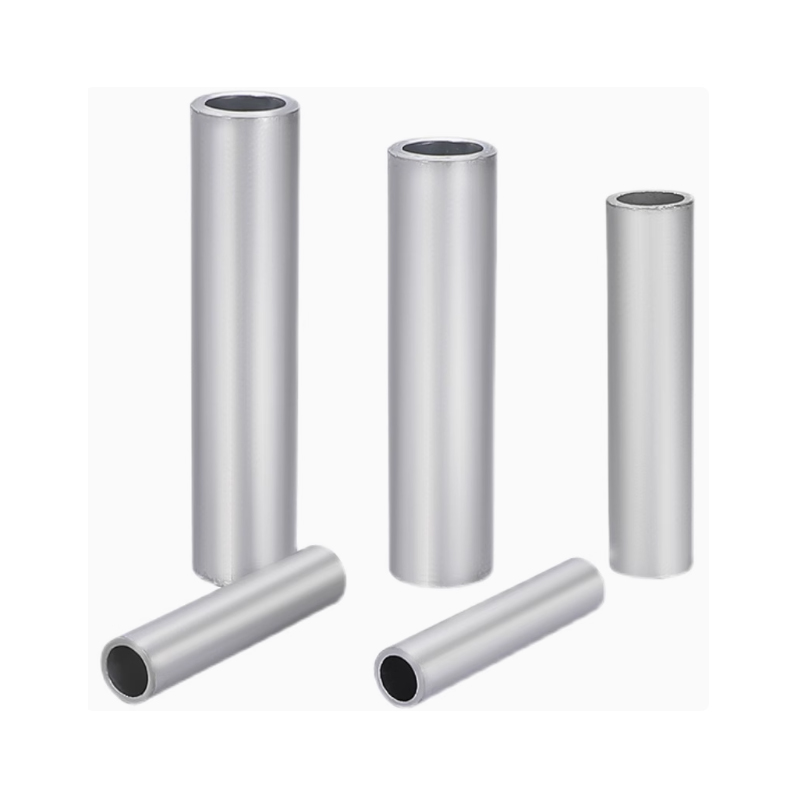

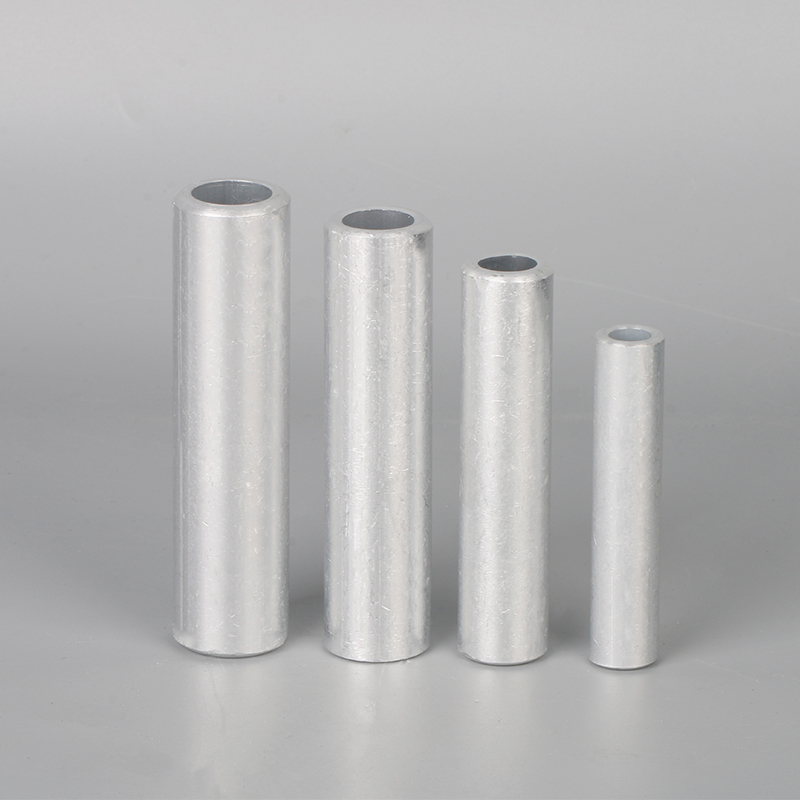

GL铝连接管

技术参数
名称	GL管
材质	铝
尺寸范围	10-630mm²

联系我们

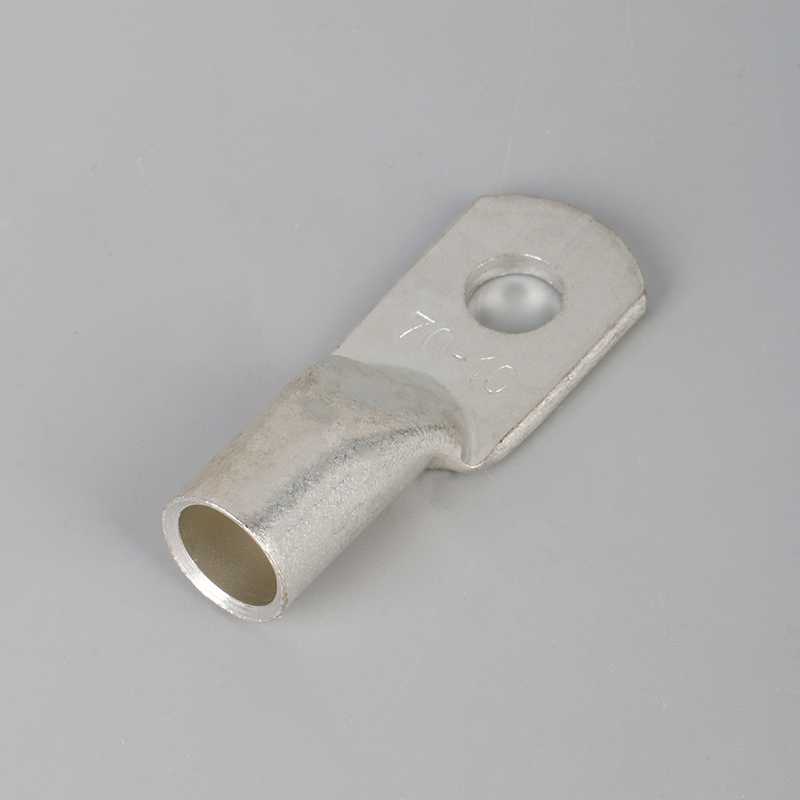

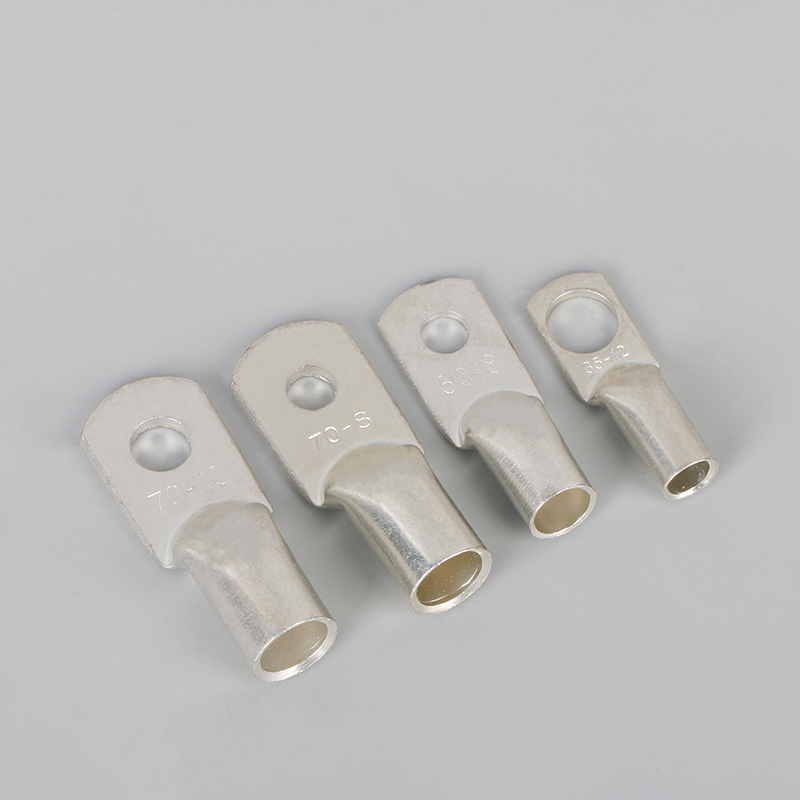

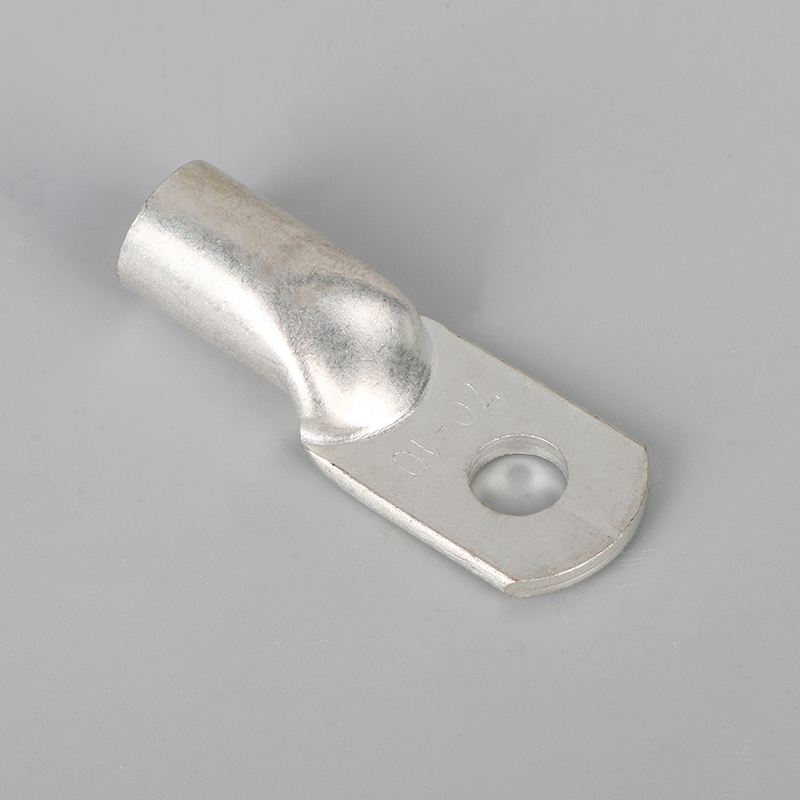

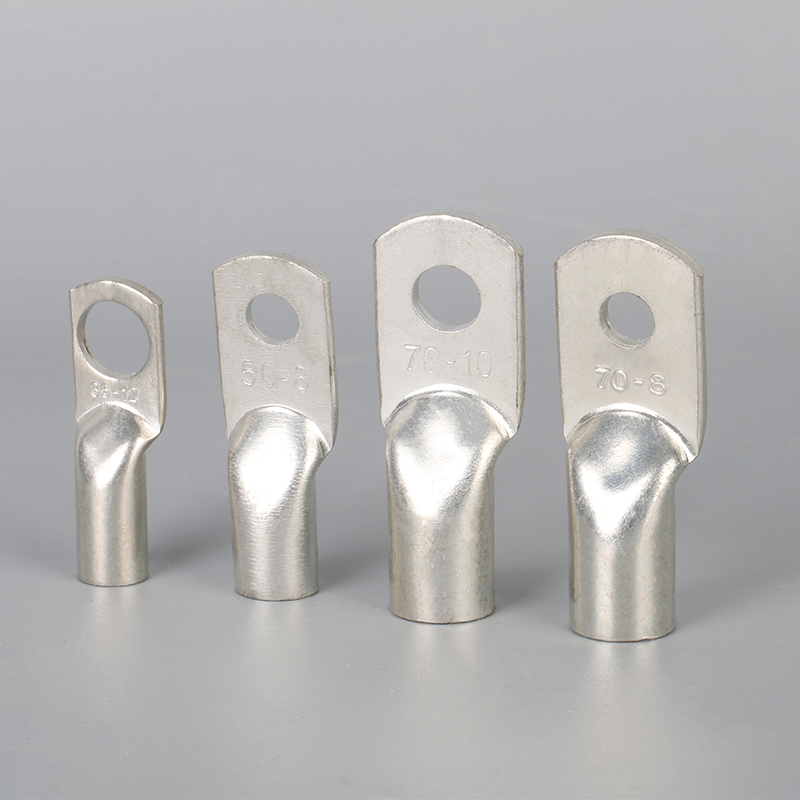

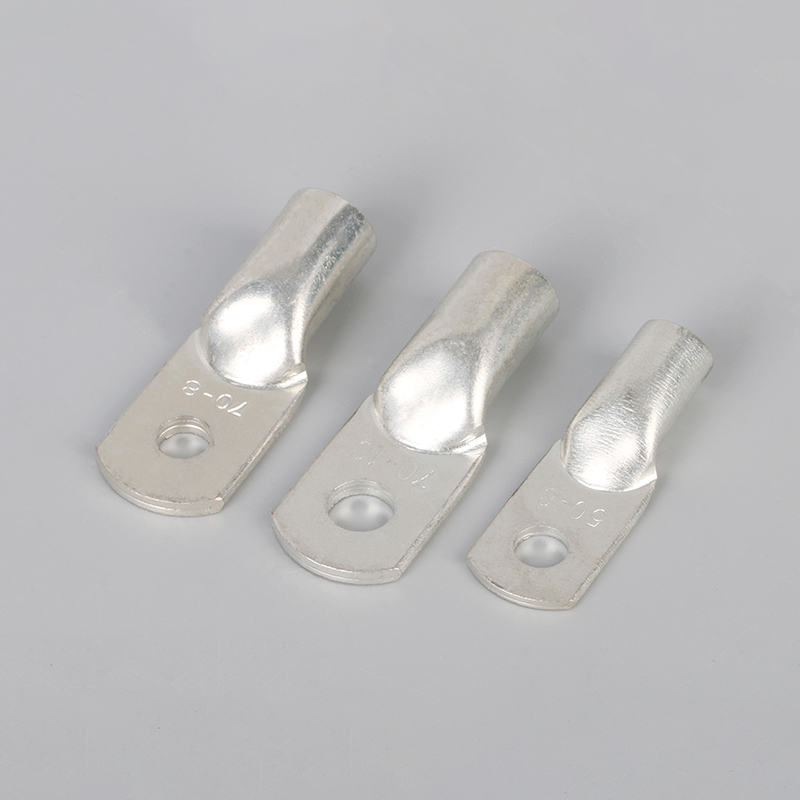

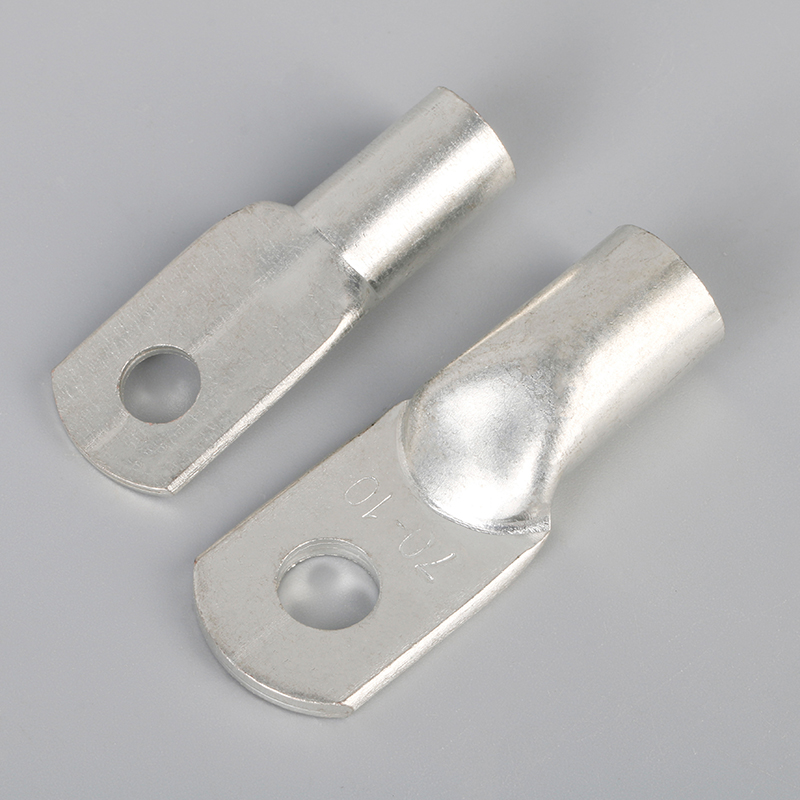

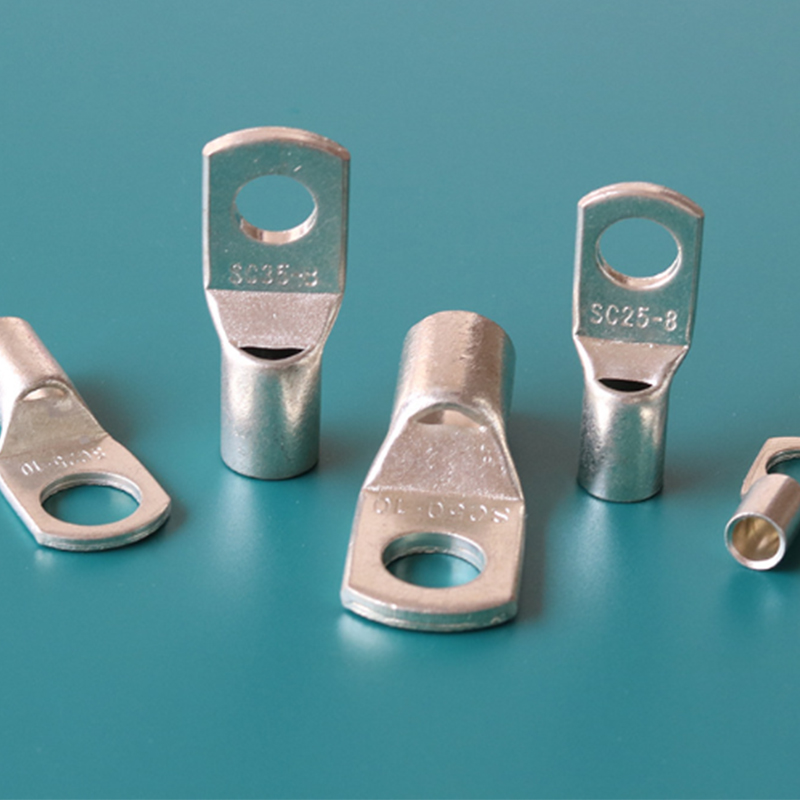

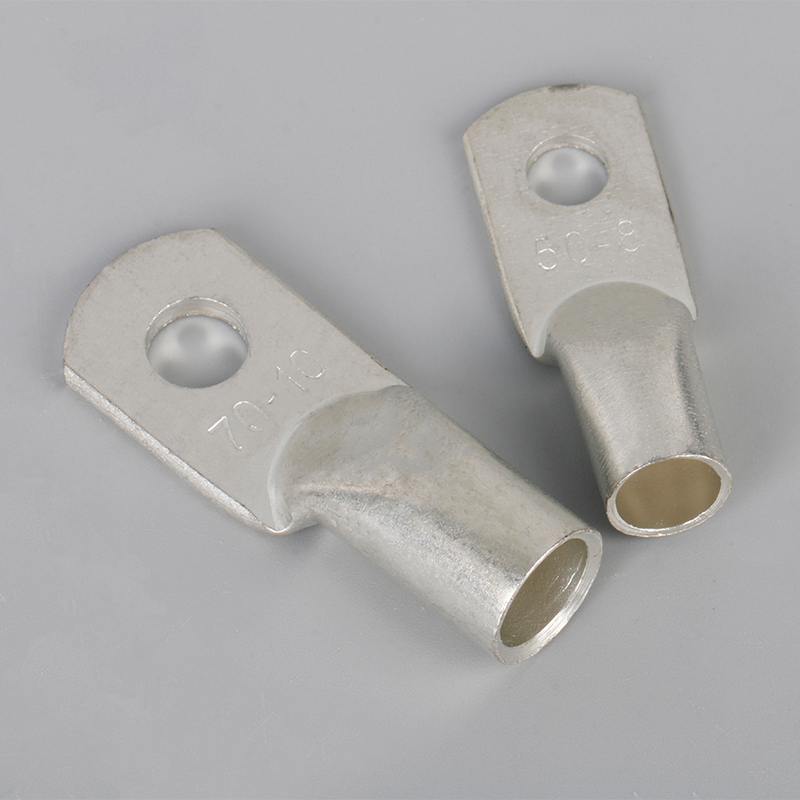

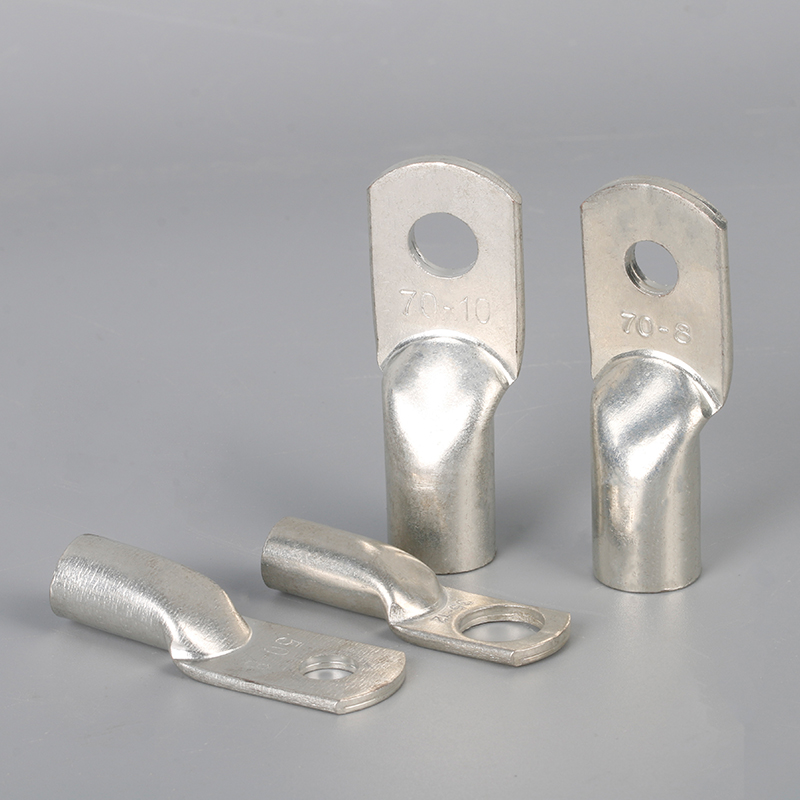

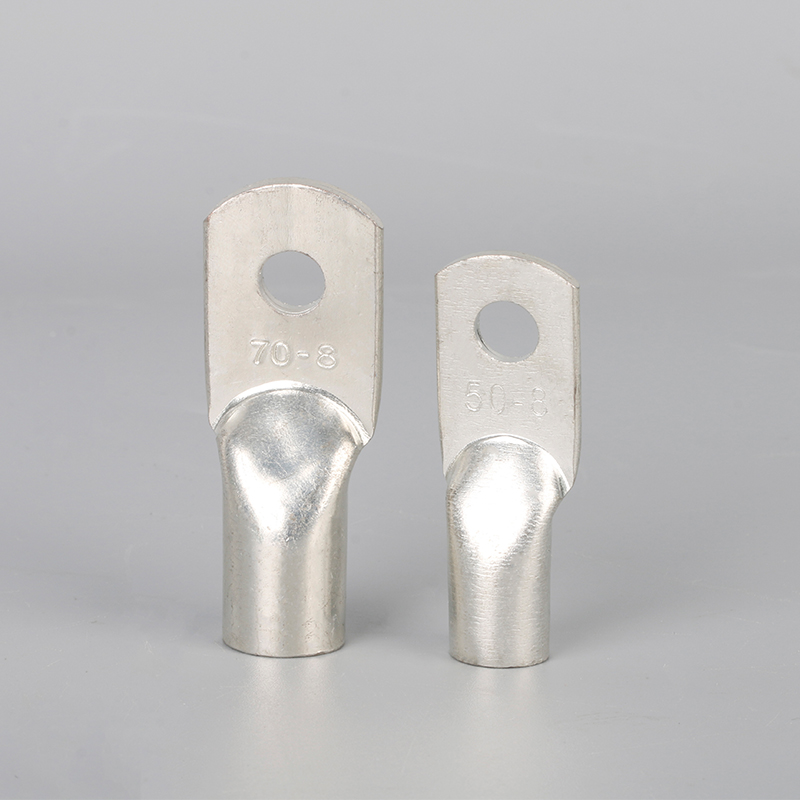

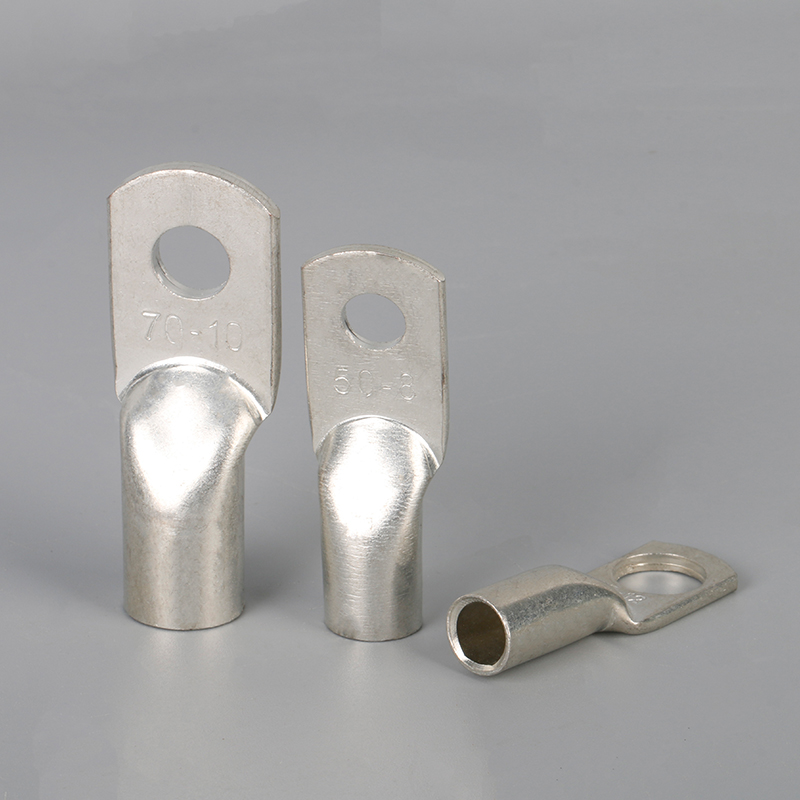

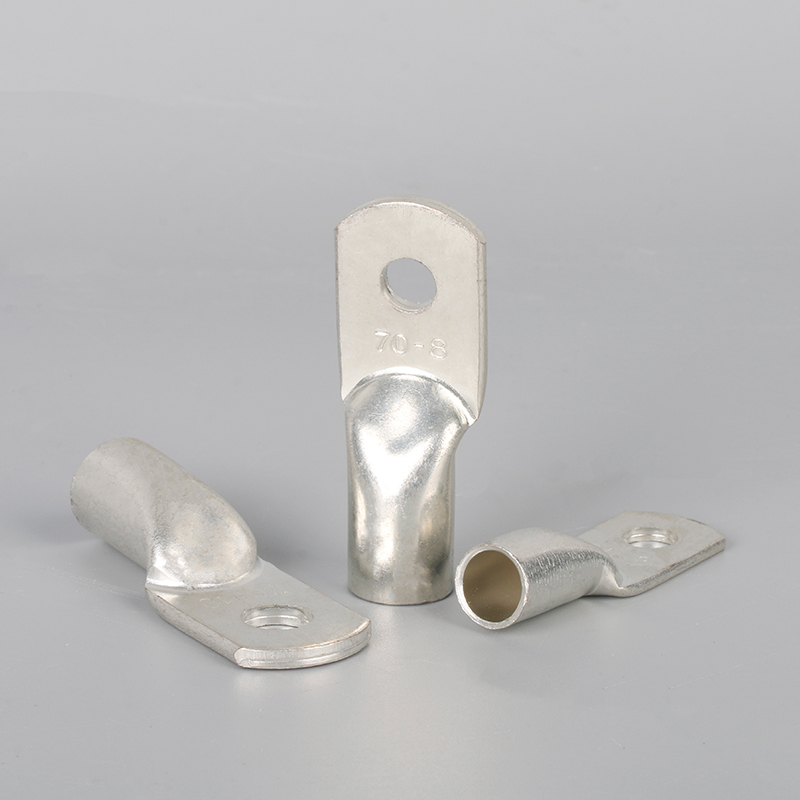

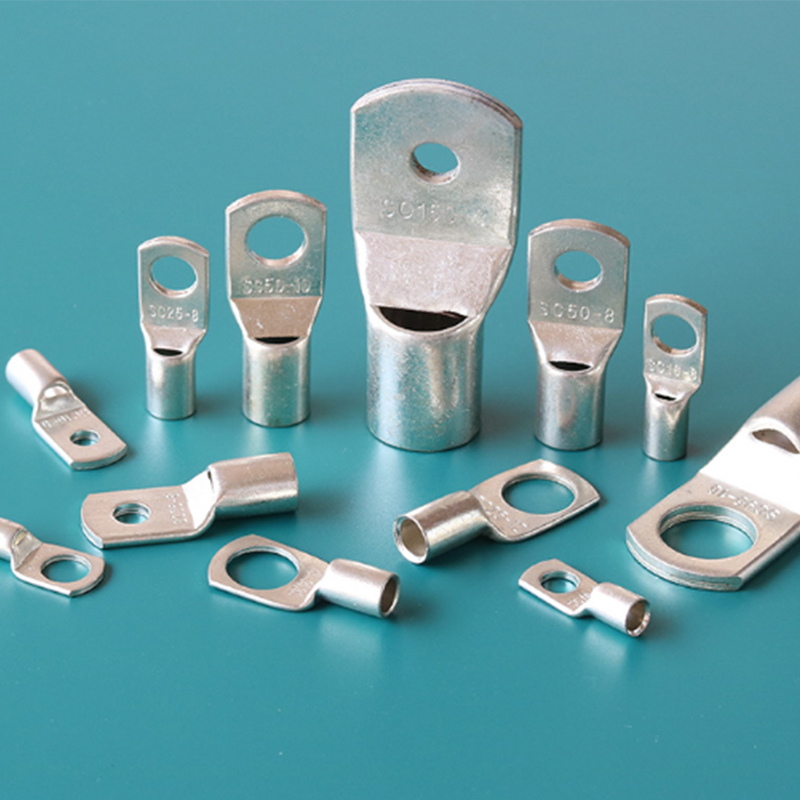

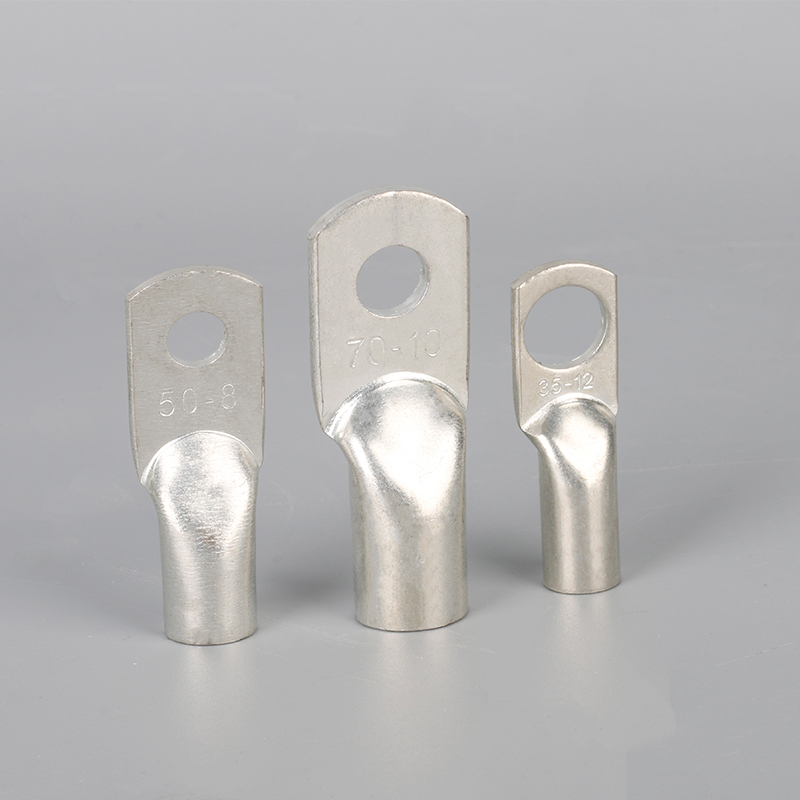

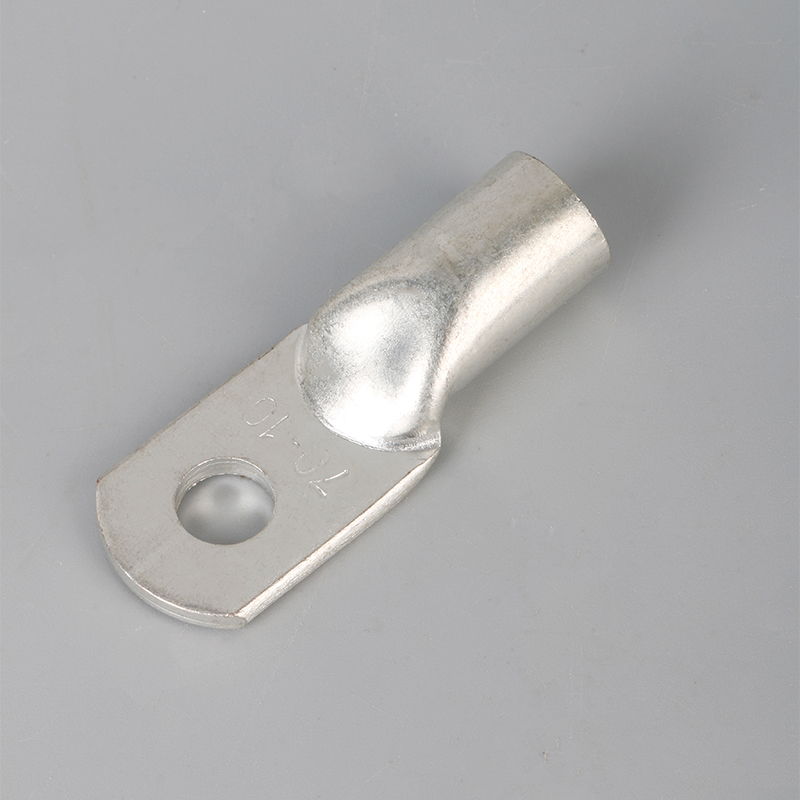

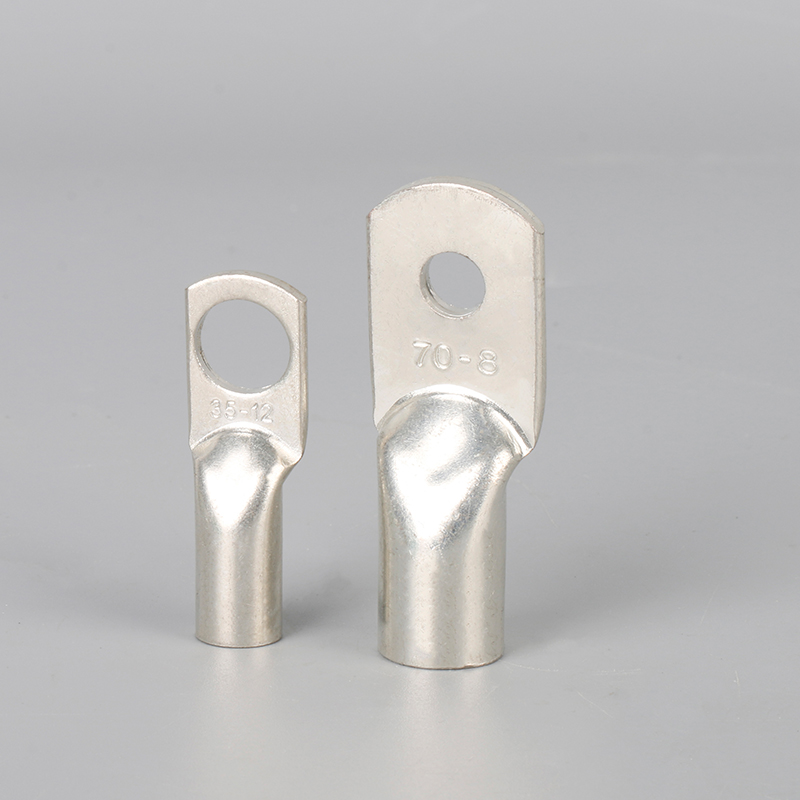

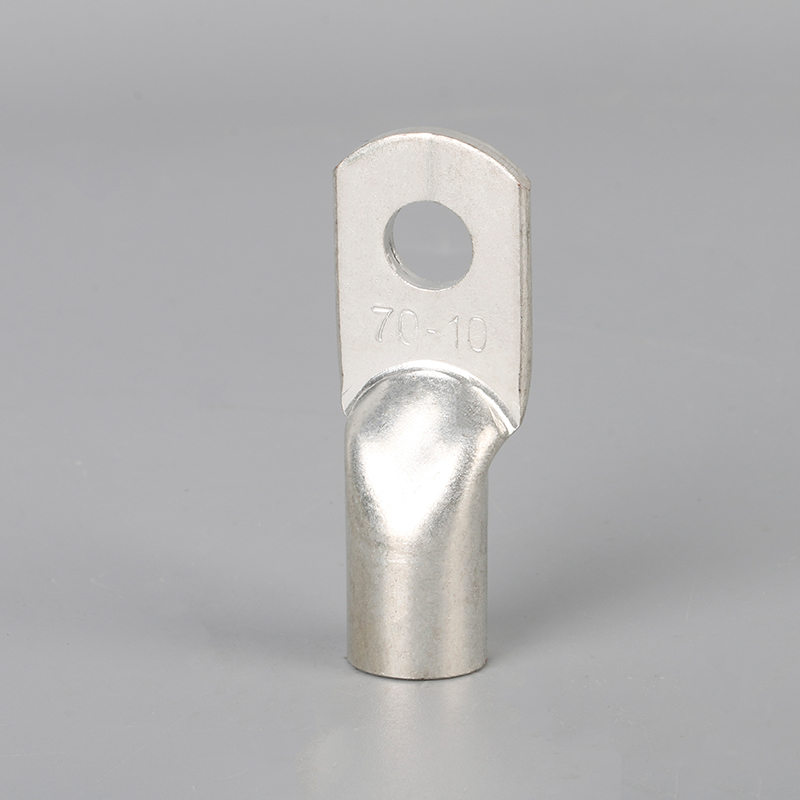

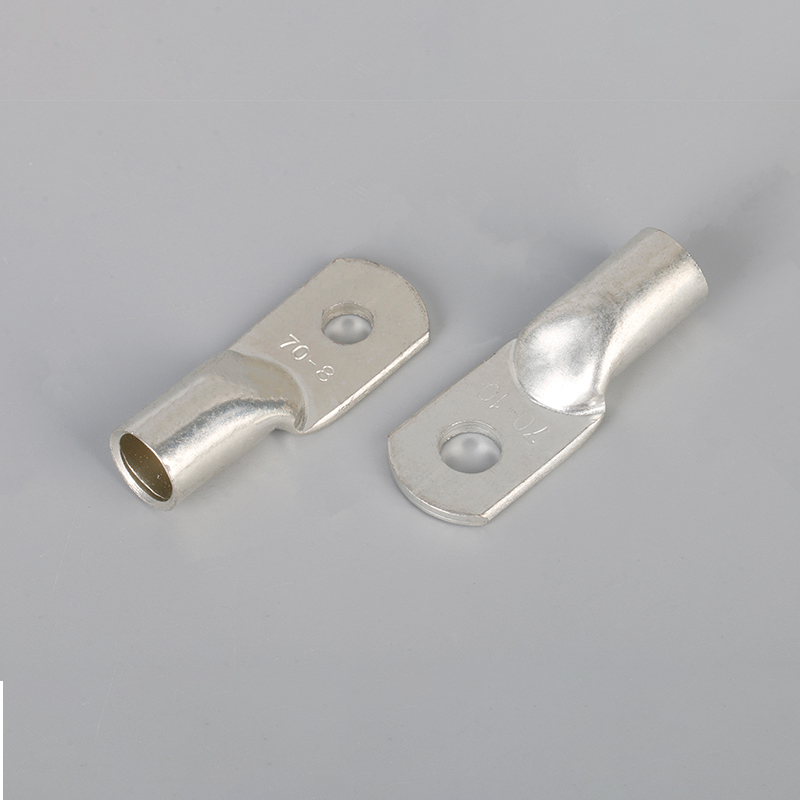

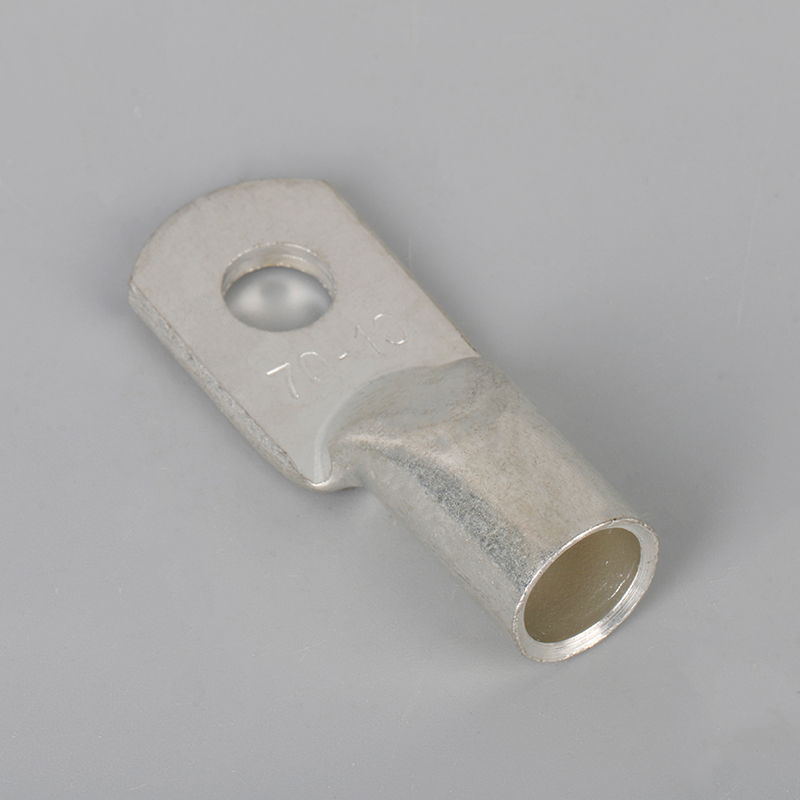

SC铜端子

SC镀锡电缆凸耳类型
型号	螺丝孔	板宽	板厚	内径	外径	螺纹长度
型号	d2，mm）	（毫米）	（毫米）	DO（MM）	DO（MM）	L1（mm）
SC6-6	6	9.3	1.1	4	5.5	9.2
SC6-8	8.2	12.1	0.9	4	5.5	9.4
SC10-6	6	9.9	1.7	5	6.9	9.7
SC10-8	8.2	11.7	1.4	5	6.9	9.8
SC10-10	10.2	12	1.4	5	7	9.9
SC16-6	6.3	10.7	1.8	5.5	7.4	11.7
SC16-8	8.1	12.6	1.9	5.5	8	13.4
SC16-10	10.2	14.2	1.3	5.5	7.4	12
SC25-6	6.1	14	2.3	6.9	9.4	14.7
SC25-8	8.3	13.5	2.4	6.9	9.5	14.6
SC25-10	10.1	14.4	2.3	6.9	9.5	14.6
SC25-12	12.2	16.8	2	6.9	9.5	14.4
SC35-6	6.2	15.6	3	7	11	17
SC35-8	8.1	16.3	2.5	8.3	11.1	16.1
SC35-10	10.2	16	2.6	8.3	11.2	16.2
SC35-12	12.2	16.5	2.5	8.3	11.2	16.2
SC50-6	6.1	18.5	2.8	9	13	19
SC50-8	8.2	18.8	3	9.9	13	19.4
SC50-10	10.2	18.9	2.8	10	13	19.2
SC50-12	12.2	19.1	2.9	10	13	19.3
SC70-8	8.1	21.6	3.4	11.3	14.8	20.3
SC70-10	10.2	22	3.5	11.4	15	21.1
SC70-12	12.2	22	3.5	11.2	15.1	20.5
SC95-8	8.1	25.4	3.5	13.7	17.5	22.5
SC95-10	10.2	25.3	3.7	13.7	17.5	22.5
SC95-12	12.3	25.5	3.5	13.8	17.5	22.6
SC120-8	8.3	27.2	4	14.7	19	21.9
SC120-10	10.3	28	4.3	14.7	19.3	26.4
SC120-12	12.3	28	4.5	15	19.5	27
SC120-16	16.3	28.9	4.9	15.3	20.1	27.2
SC150-10	10.2	29.1	5.2	15.7	20.4	27.9
SC150-12	12.2	30.2	4.5	16.3	21	32.7
SC150-16	16.2	30.2	4.5	16.3	21.1	33.1
SC185-12	12.3	34.7	4.9	18.6	23.6	33.4
SC185-16	16.3	34.9	5	18.8	23.7	33.6
SC240-16	16.3	38.1	4.5	21.6	26.3	32.5
SC300-16	16.7	43.7	5.6	24.4	30.4	41.2

联系我们

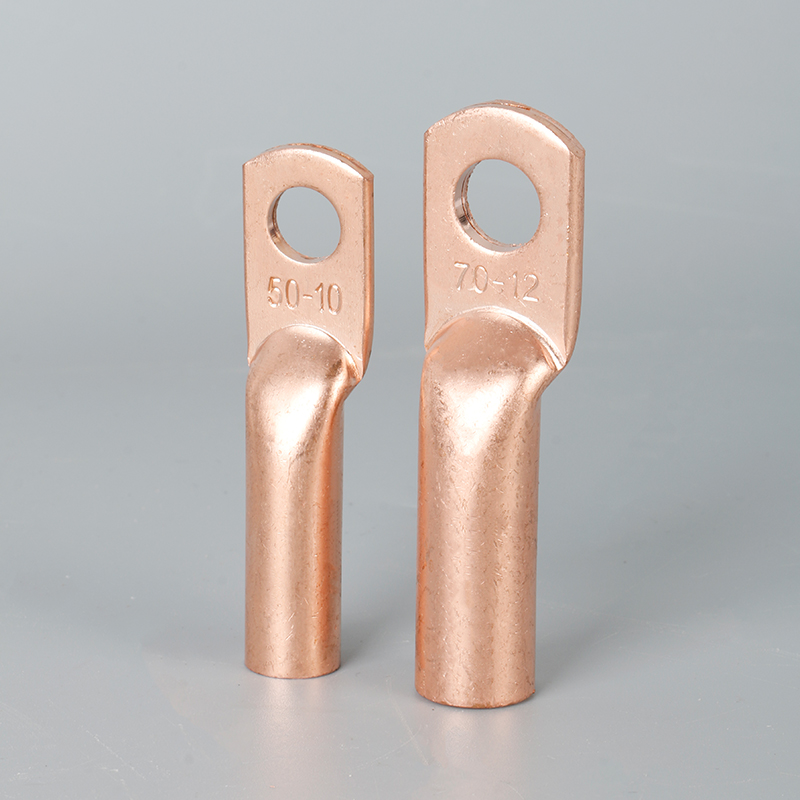

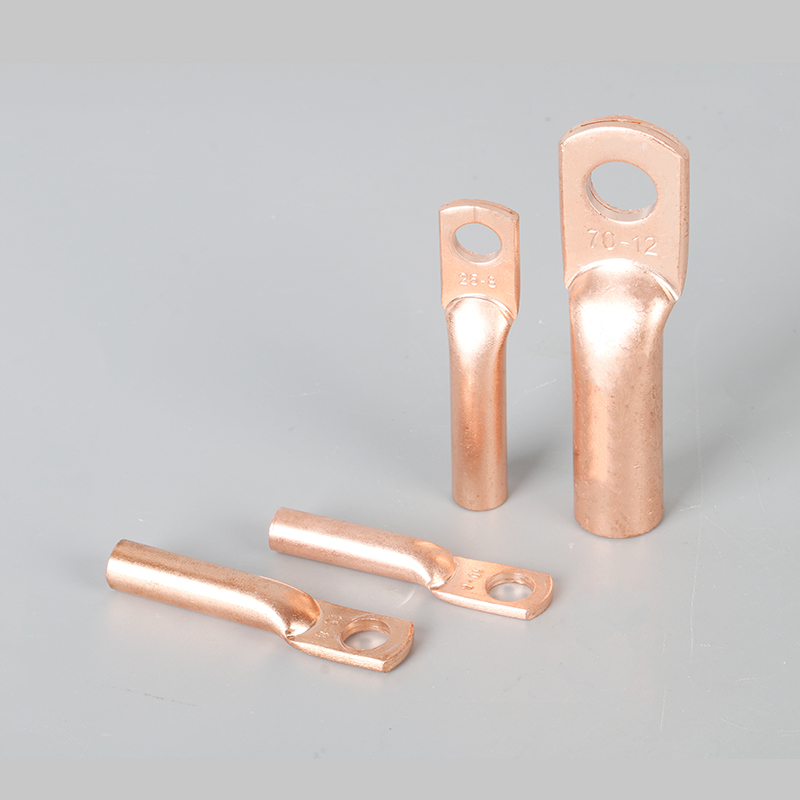

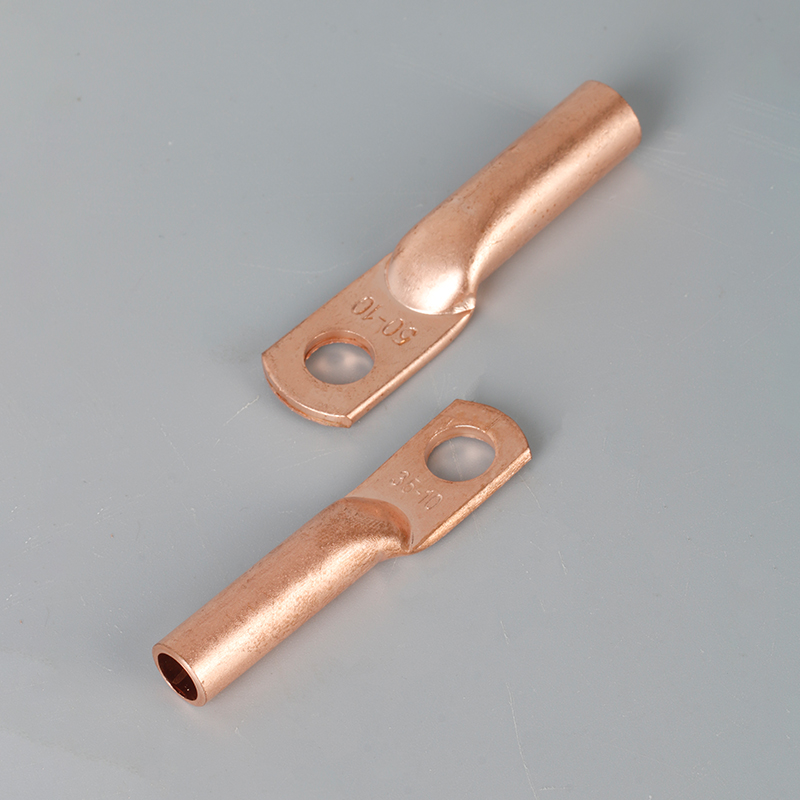

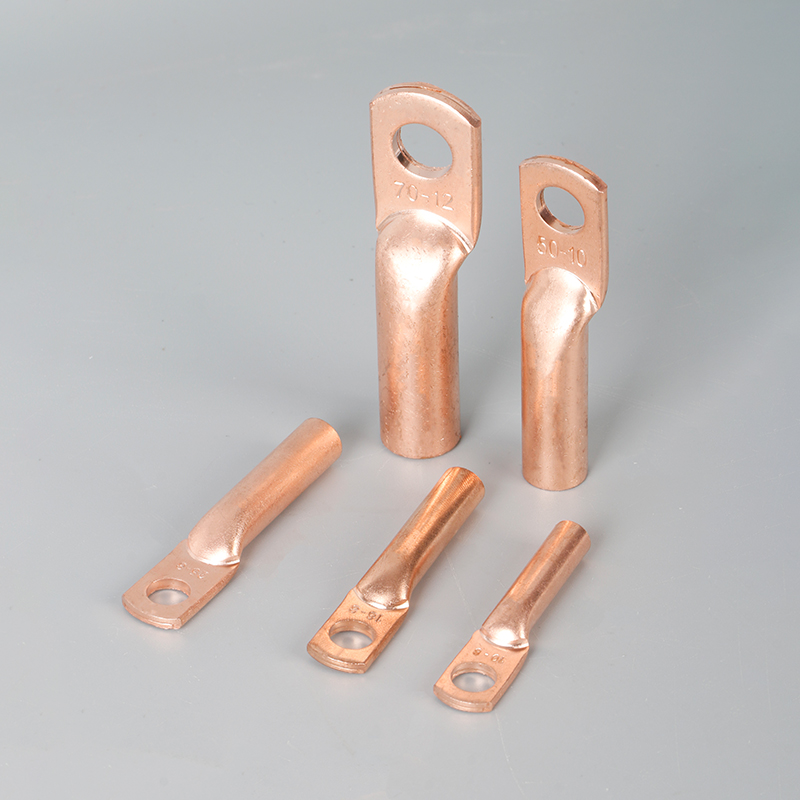

JG铜端子

型号	μ（mm）	D（mm）	D（mm）	L（mm）	W（mm）
JG6-6	6.1	4.5	6.1	31.5	9
JG10-6	6.1	5.9	8.2	38	11.4
JG10-8	8.1	5.9	8.2	38	11.4
JG16-6	6	6.3	9	41	12.5
JG16-8	8	6.7	9.1	41	13.1
JG16-10	10	5.4	9.1	41	13.2
JG25-6	6.1	7.1	9.9	45.3	15
JG25-8	9	7.6	10	46.6	14.3
JG25-10	10	7.1	10	46.6	14
JG35-8	8.2	8.7	11.4	51.1	16.2
JG35-10	10	8.4	11	52	15.6
JG35-12	12.5	8.6	11.3	51.6	17.3
JG50-8	8	9.9	12.8	53.7	18.8
JG50-10	10	10.3	13	53.7	19
JG50-12	12.3	9.9	13	55	18.7
JG70-8	8	12.3	16	61.7	22.8
JG70-10	10	12.1	16	61.7	22.8
JG70-12	12	12.4	16.1	61.9	23.3
JG95-8	8	13.4	17	64.7	24.7
JG95-10	10	14.4	18.1	65.5	26.2
JG95-12	12.2	13.9	17.3	65.5	26
JG95-14	14.4	13.7	17.2	65.5	26
JG120-8	8.5	14.8	18.8	73.3	27.6
JG120-10	10.8	15	19.1	72.5	27.9
JG120-12	12.5	14.8	19	72.7	27.1
JG120-14	14.5	14.5	18.6	72.5	27.1
JG120-16	16.5	14.5	19	74.1	27.6
JG150-12	12.7	17.2	21.3	78.3	30.8
JG150-14	14.5	17.2	20.8	79.7	30.4
JG150-16	16.5	16.8	22	78.6	32
JG185-12	12.7	19.3	24.7	85.8	34.6
JG185-14	14.5	19.2	24.5	86	34.7
JG185-16	16.5	18.4	23.2	87.4	34.5
JG240-12	12.7	20.8	26	92.7	37.8

联系我们

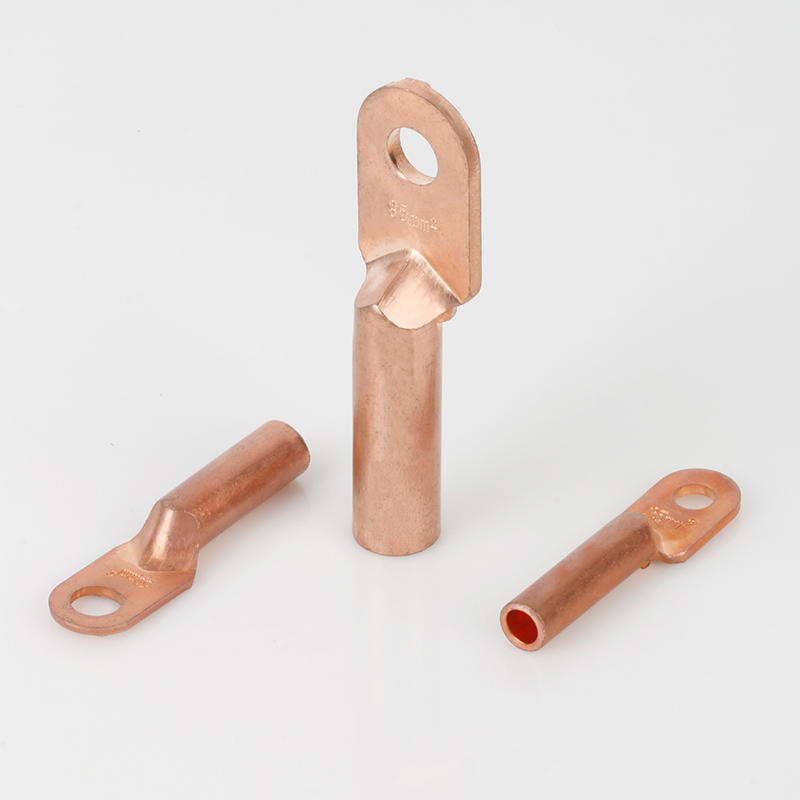

DTG铜端子

联系我们

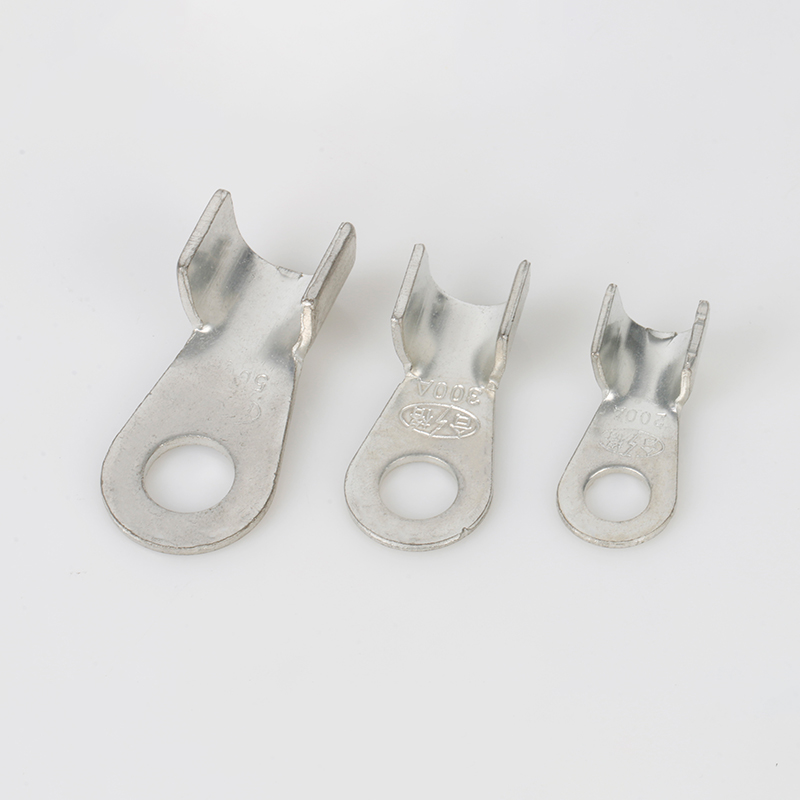

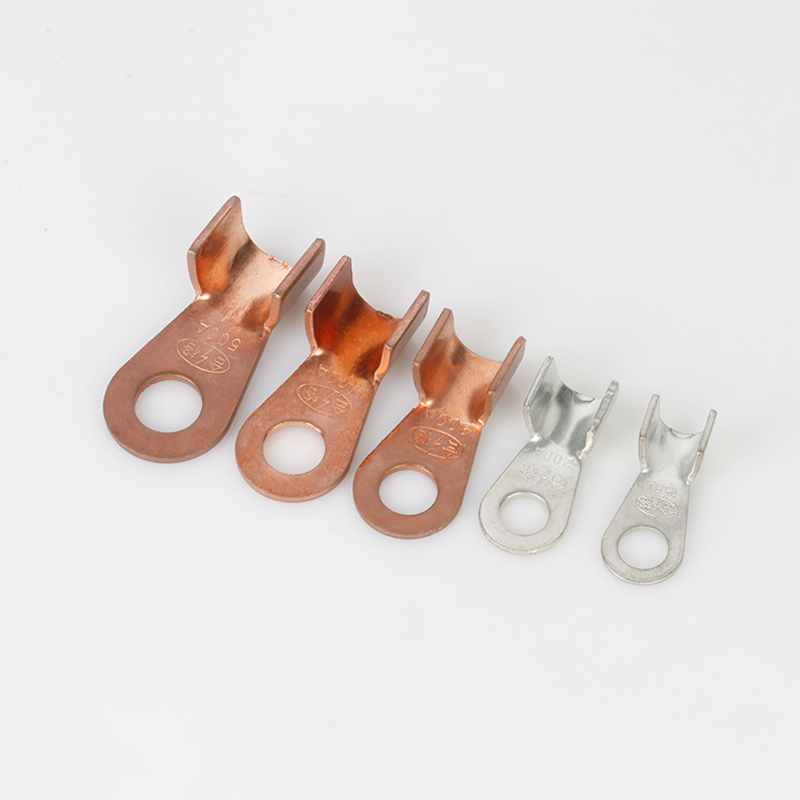

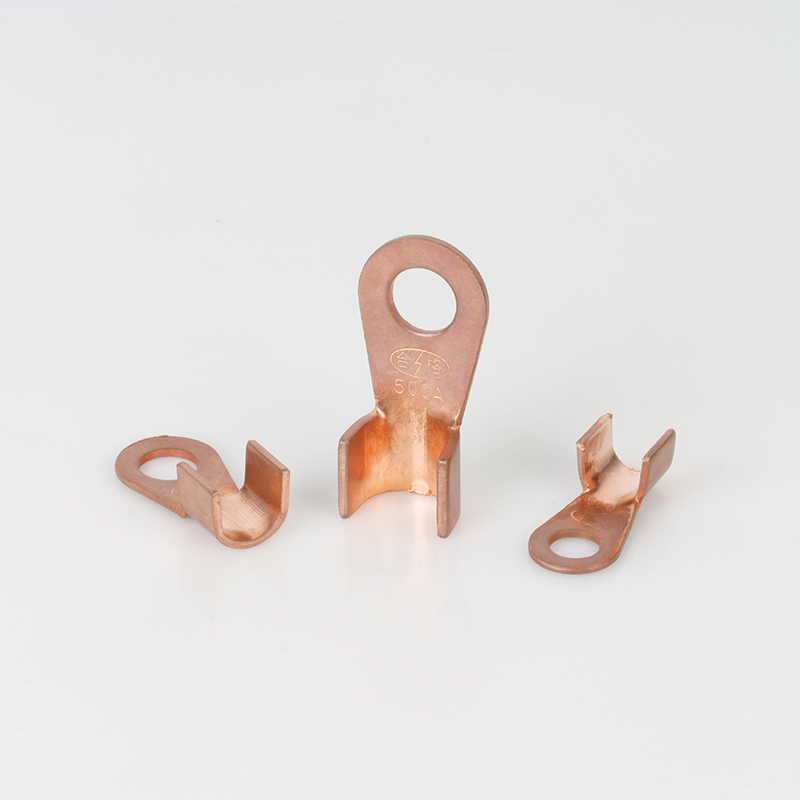

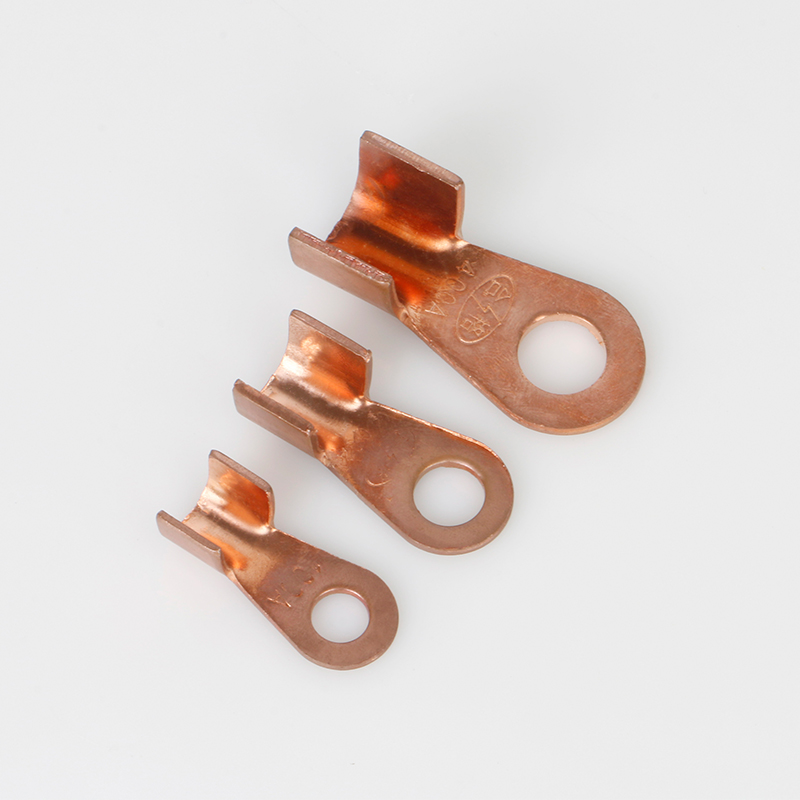

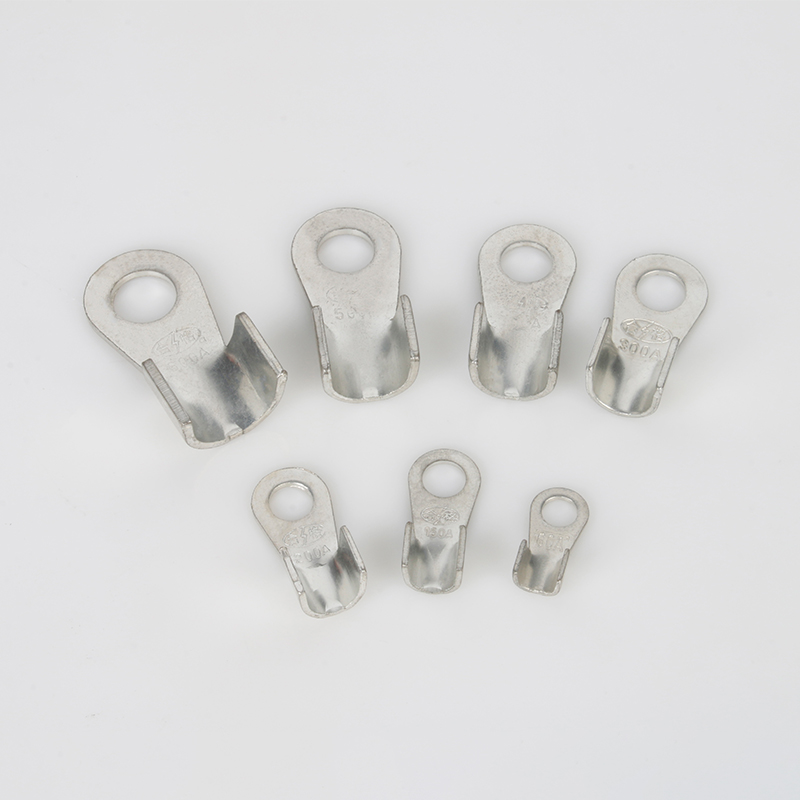

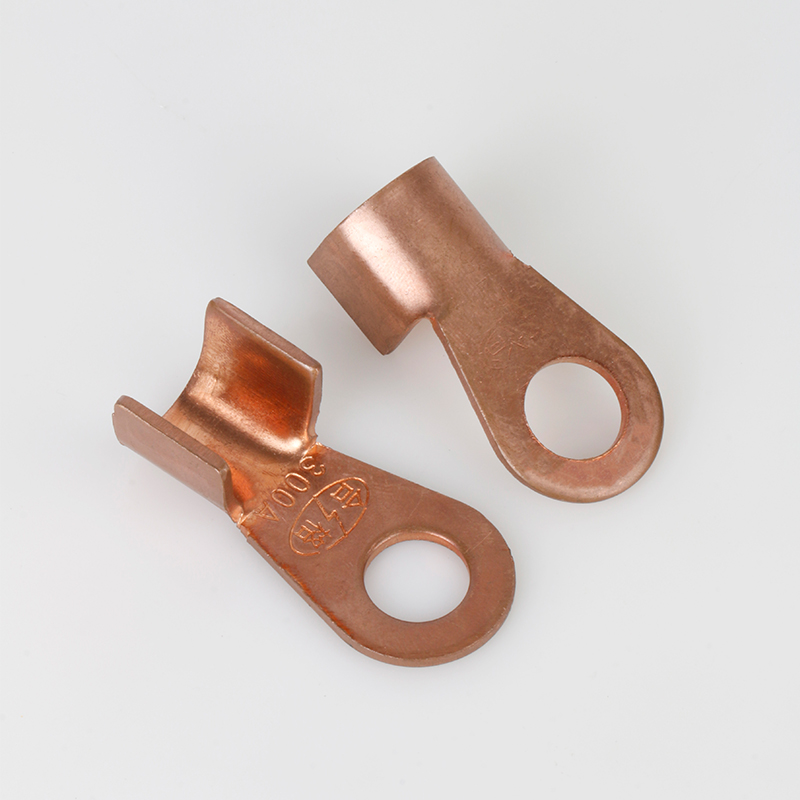

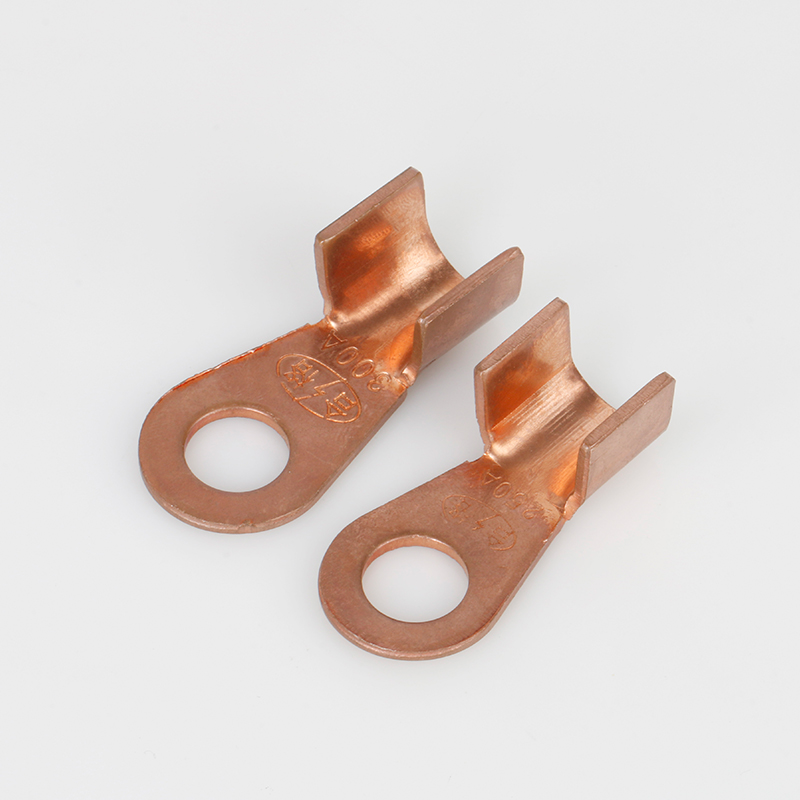

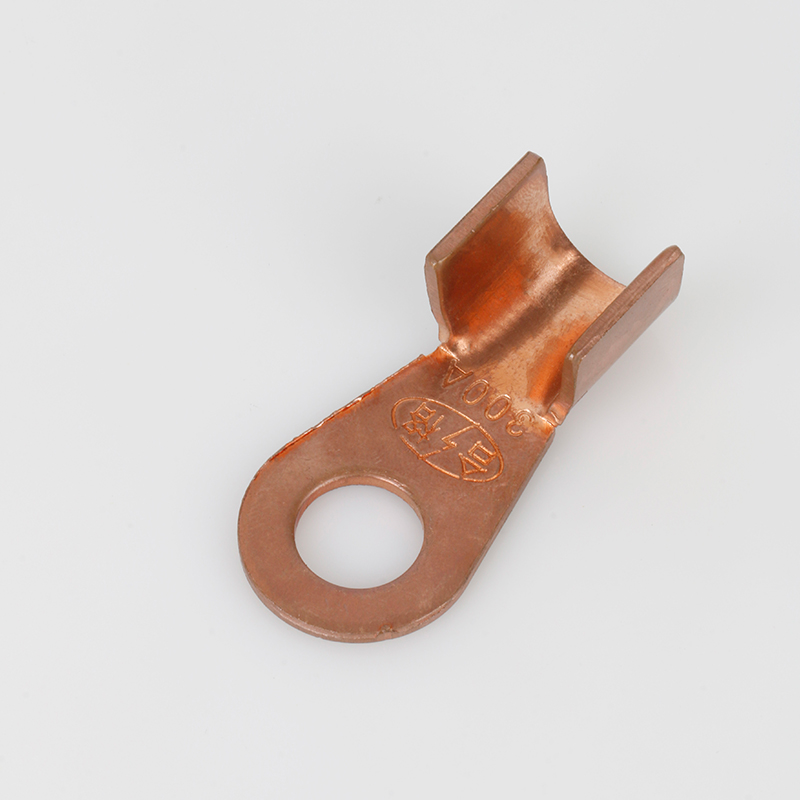

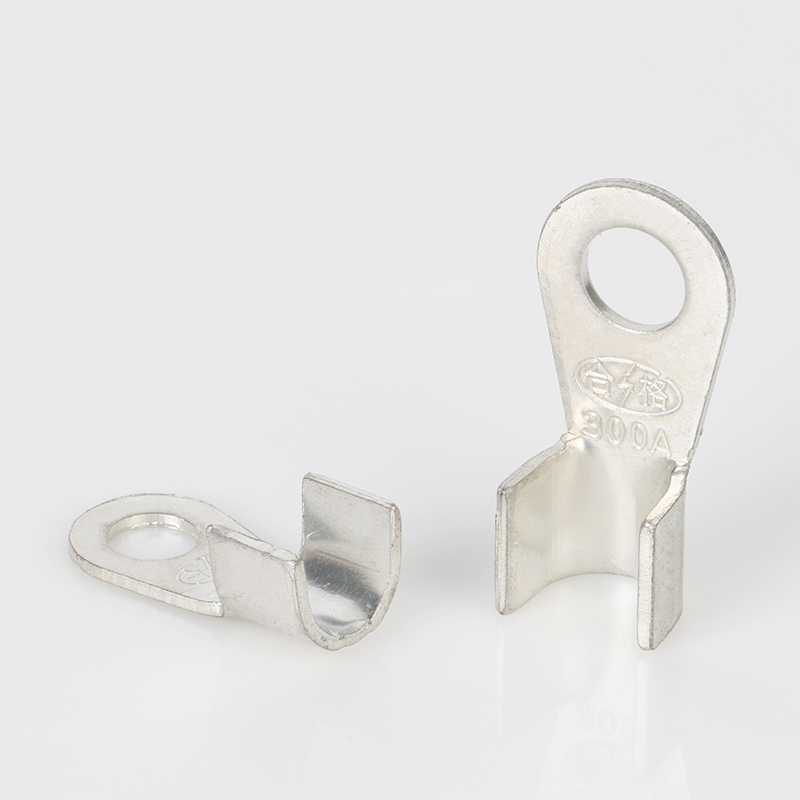

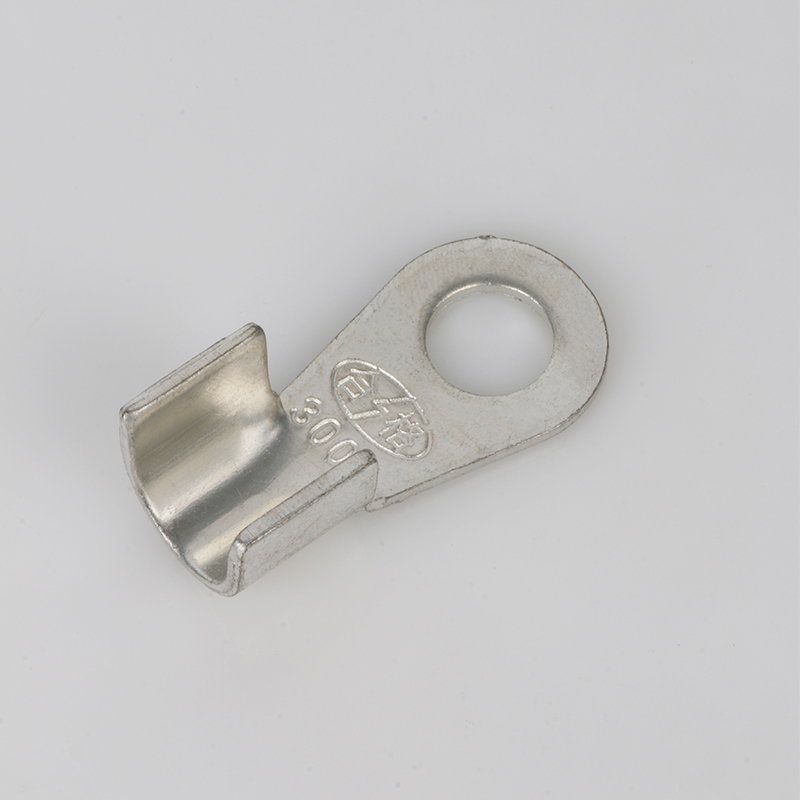

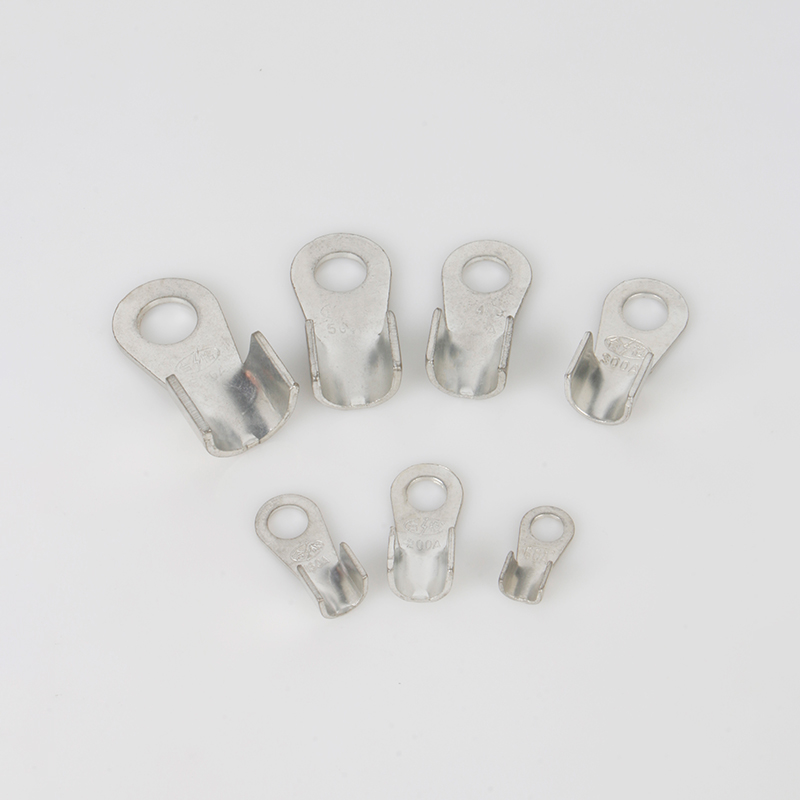

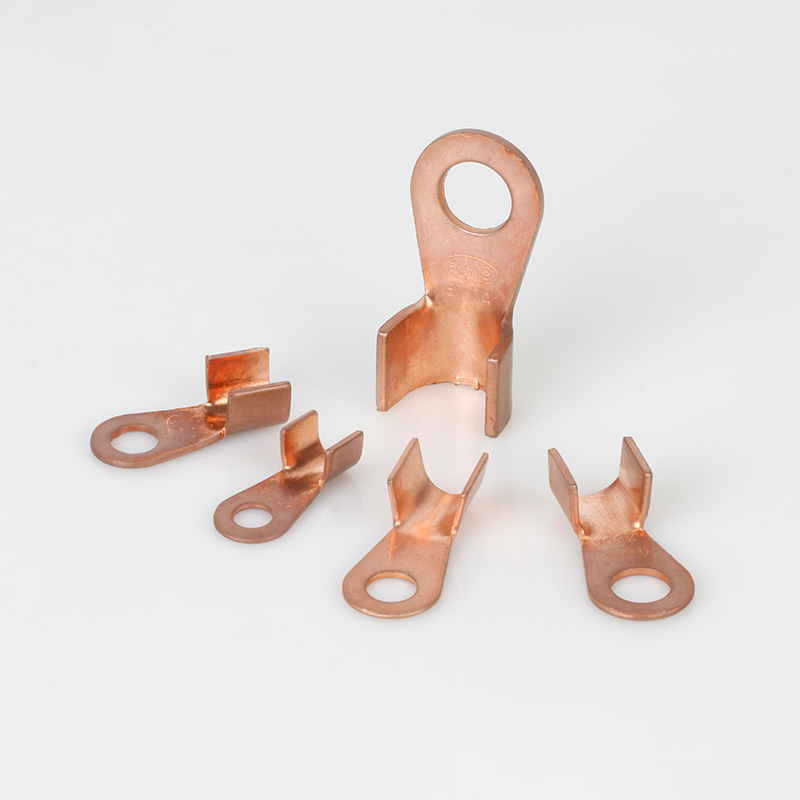

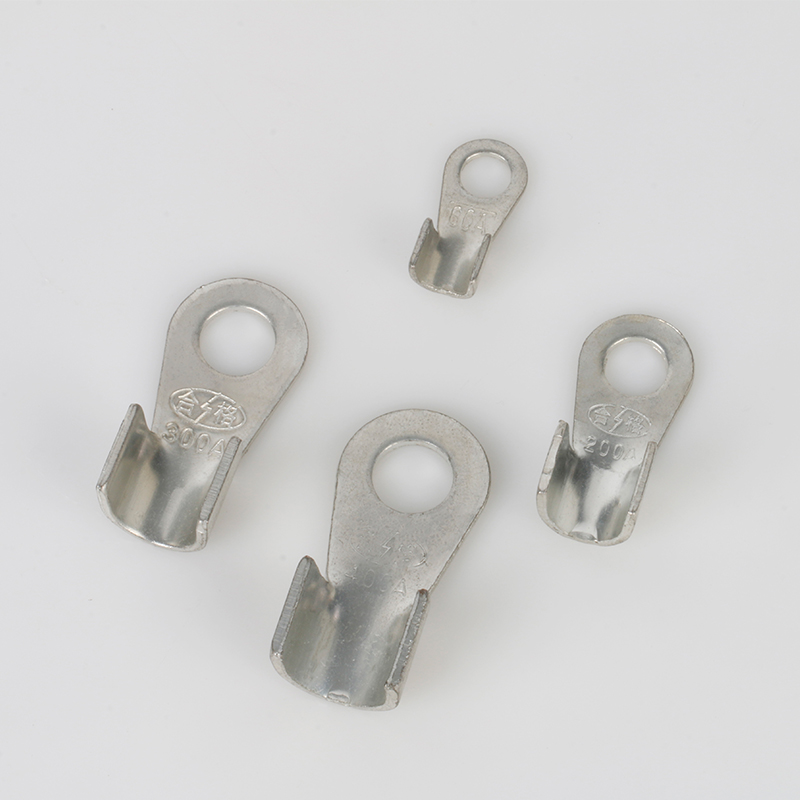

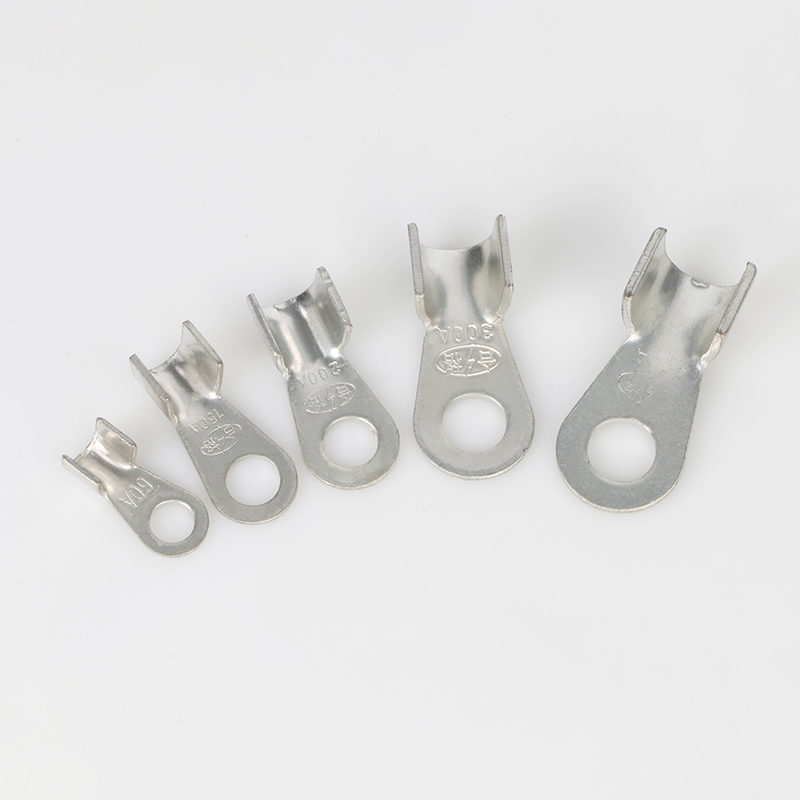

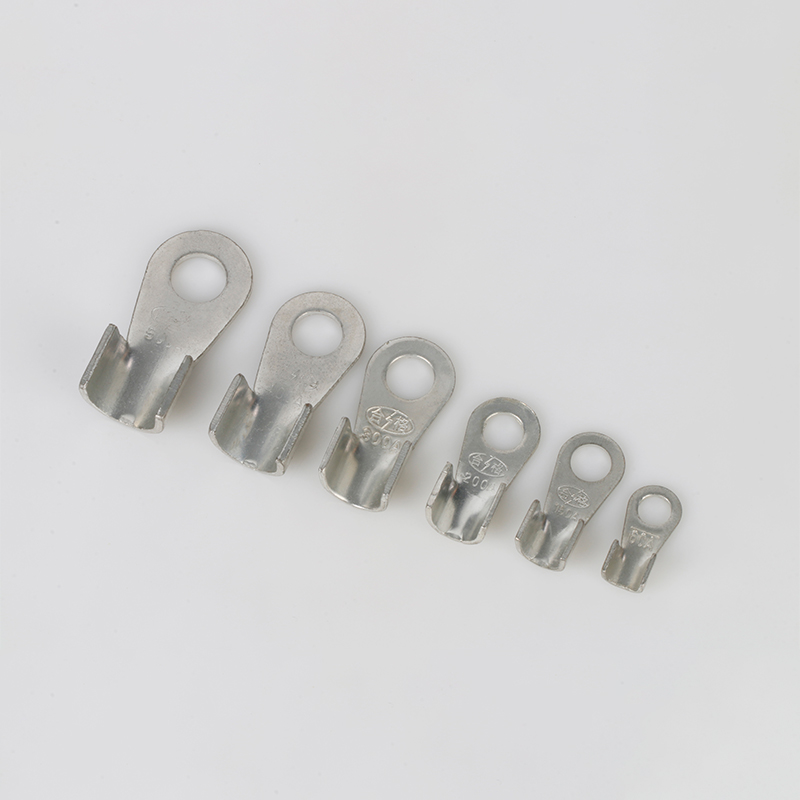

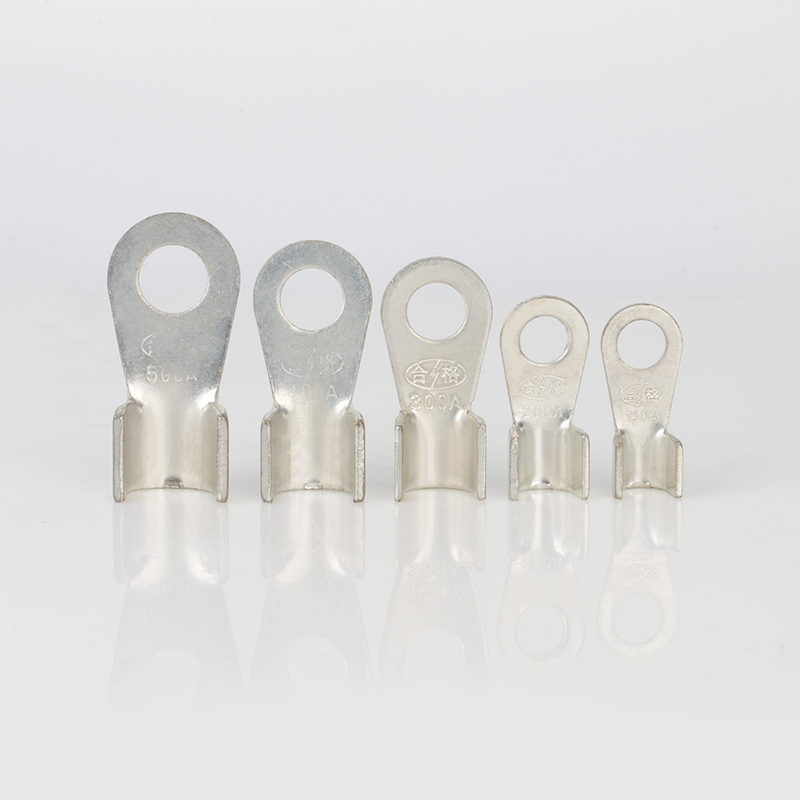

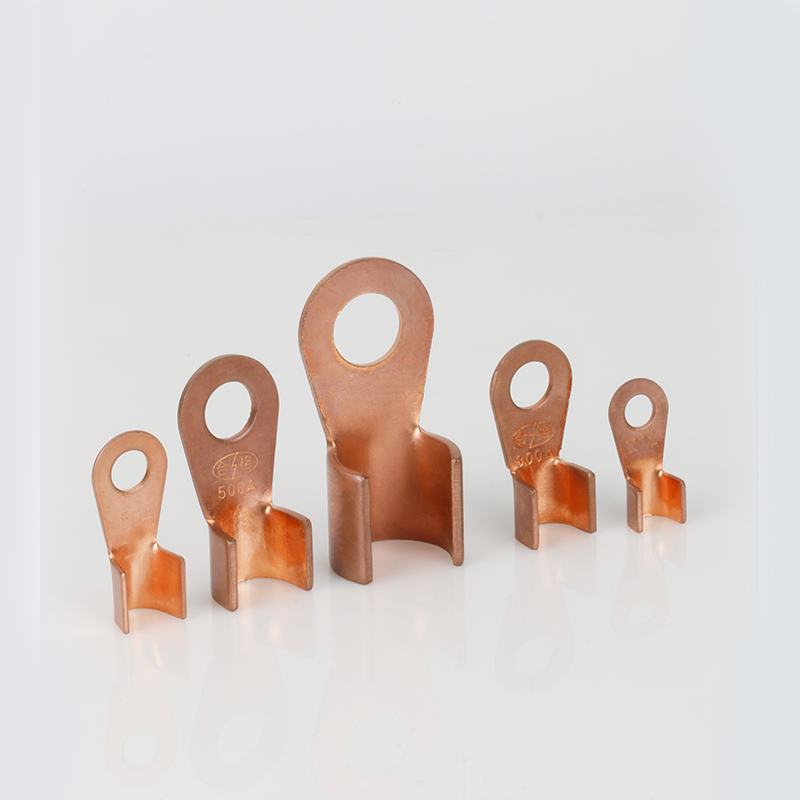

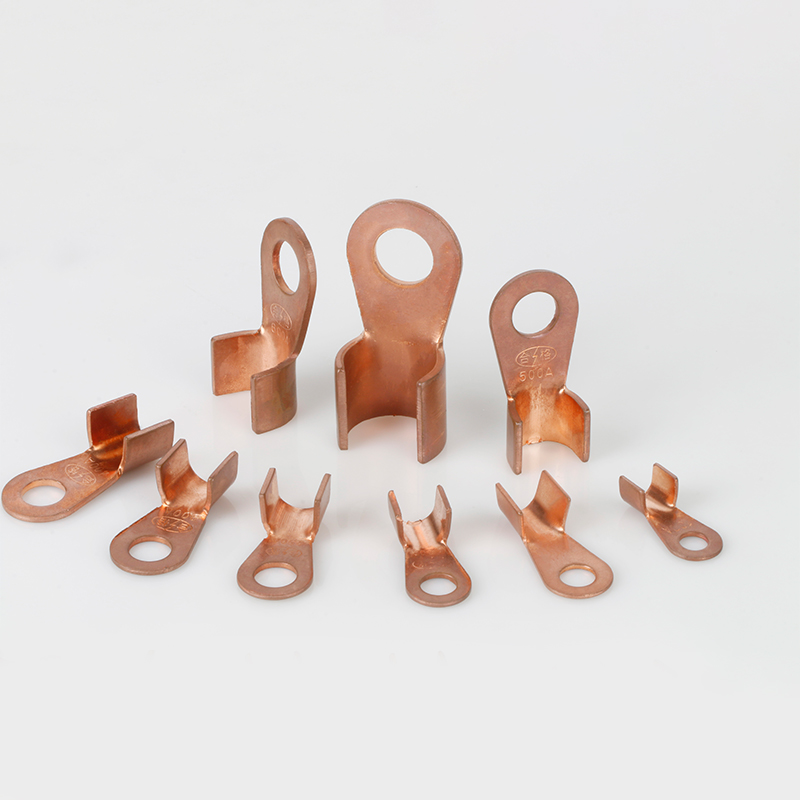

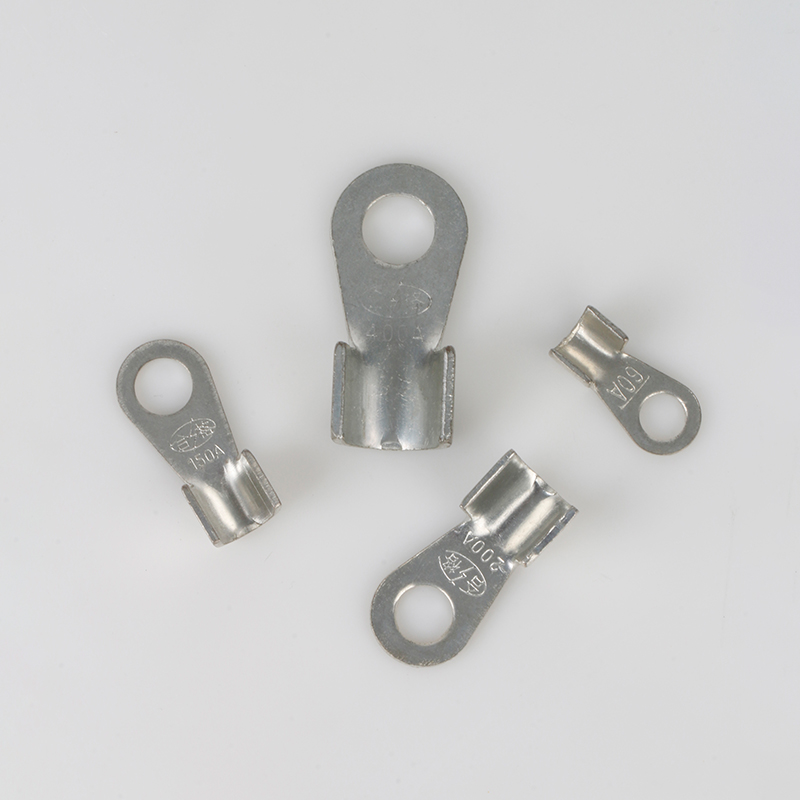

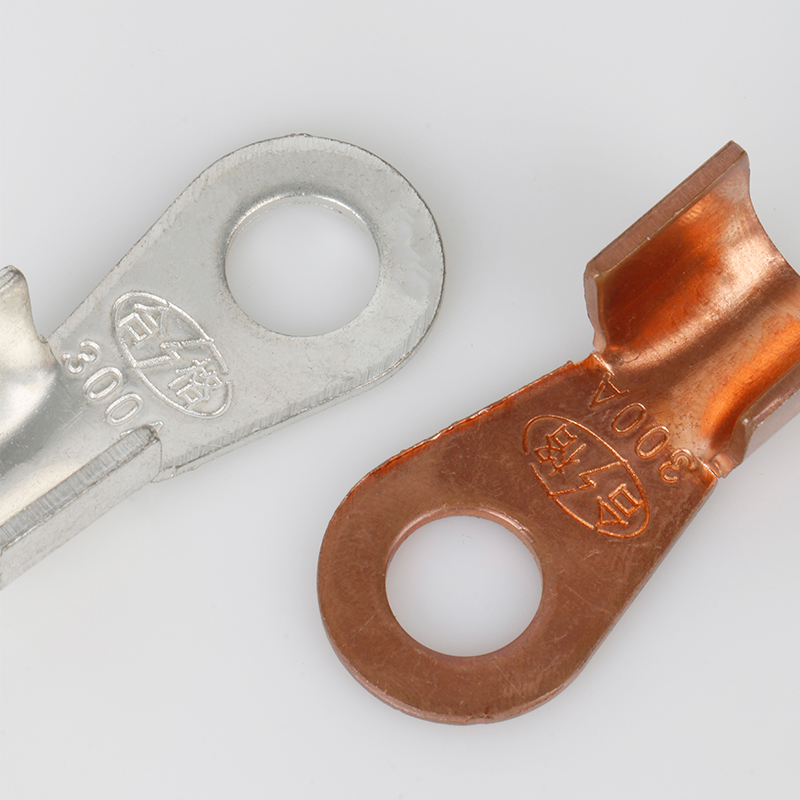

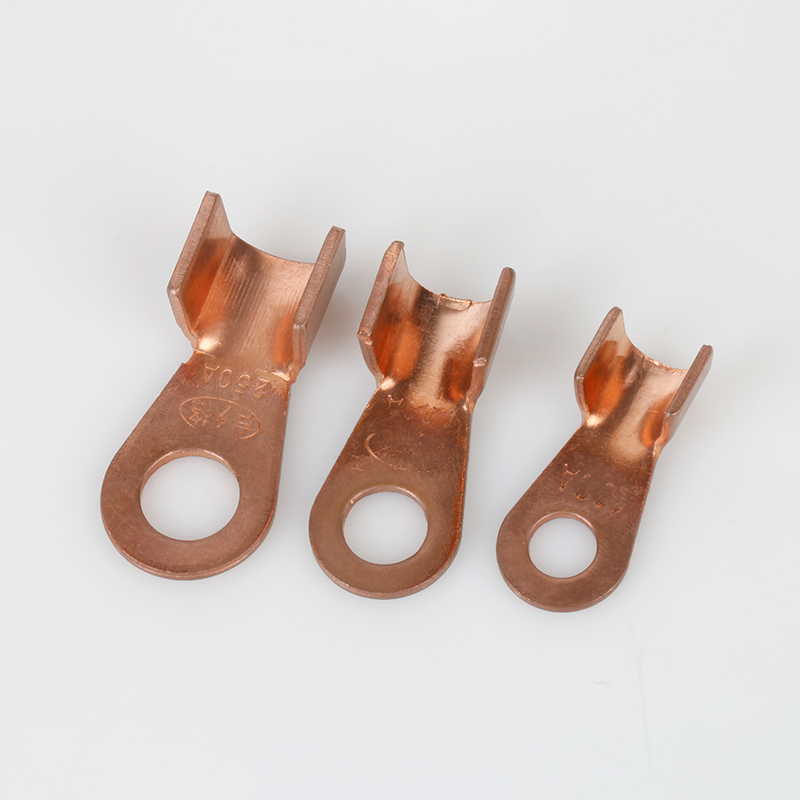

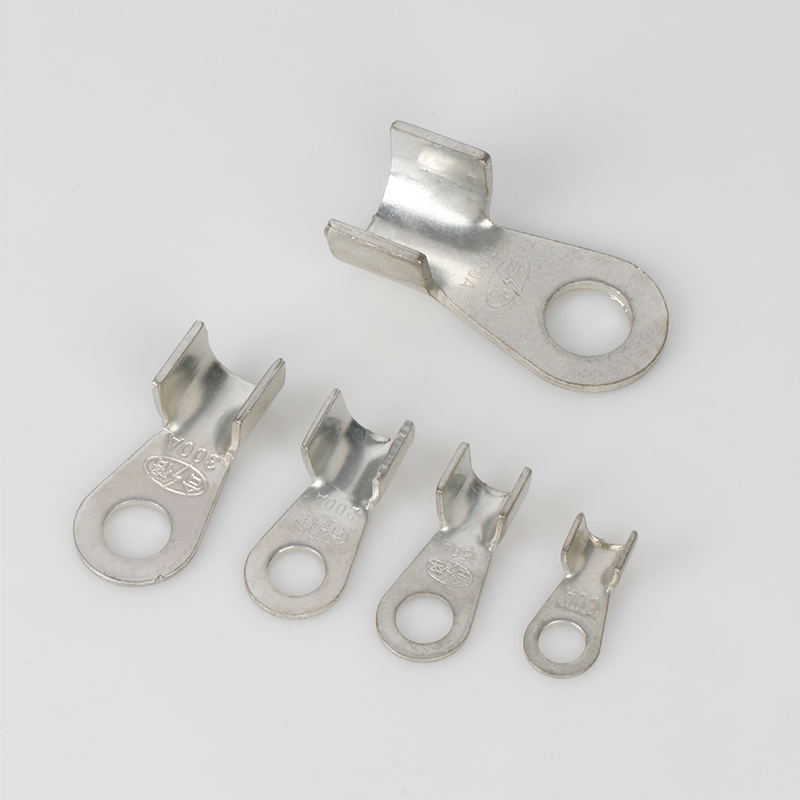

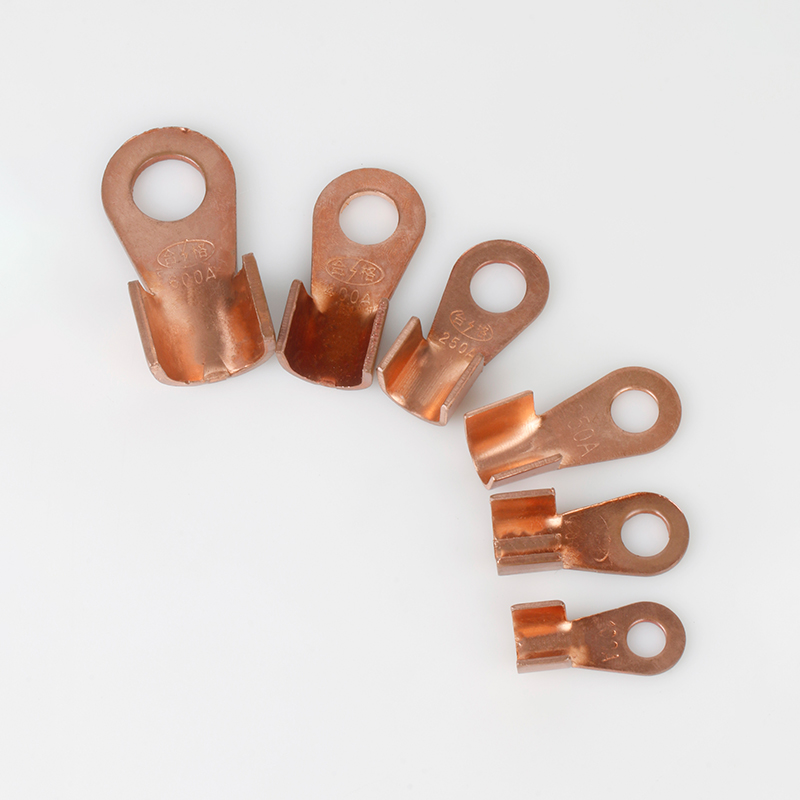

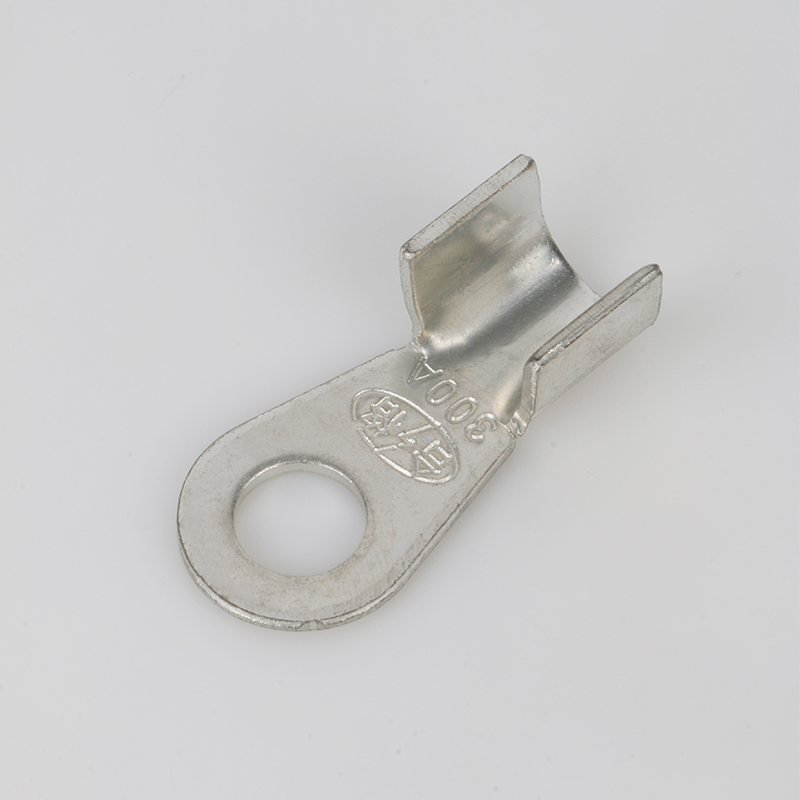

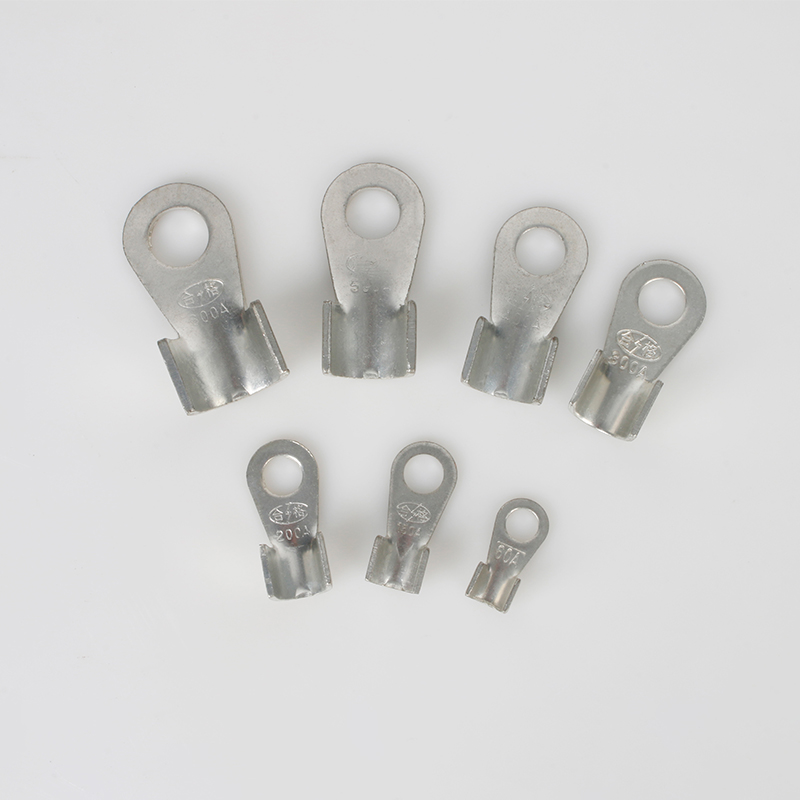

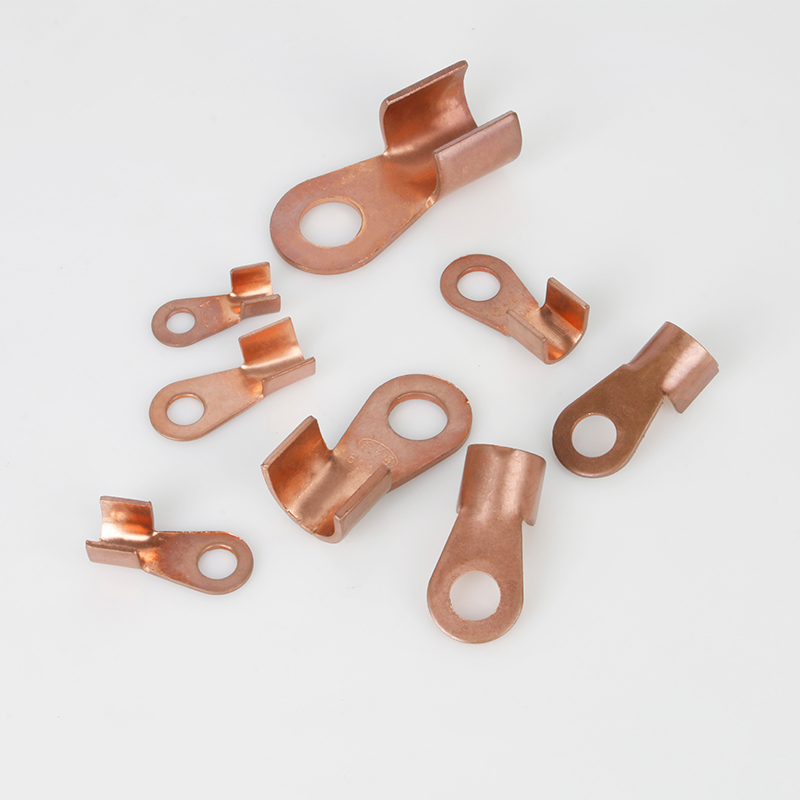

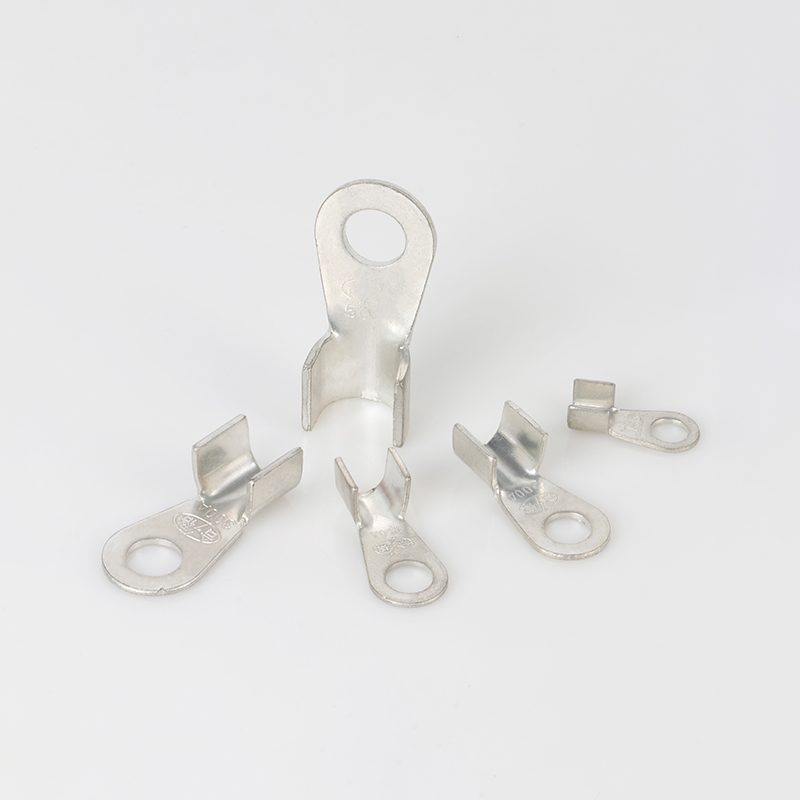

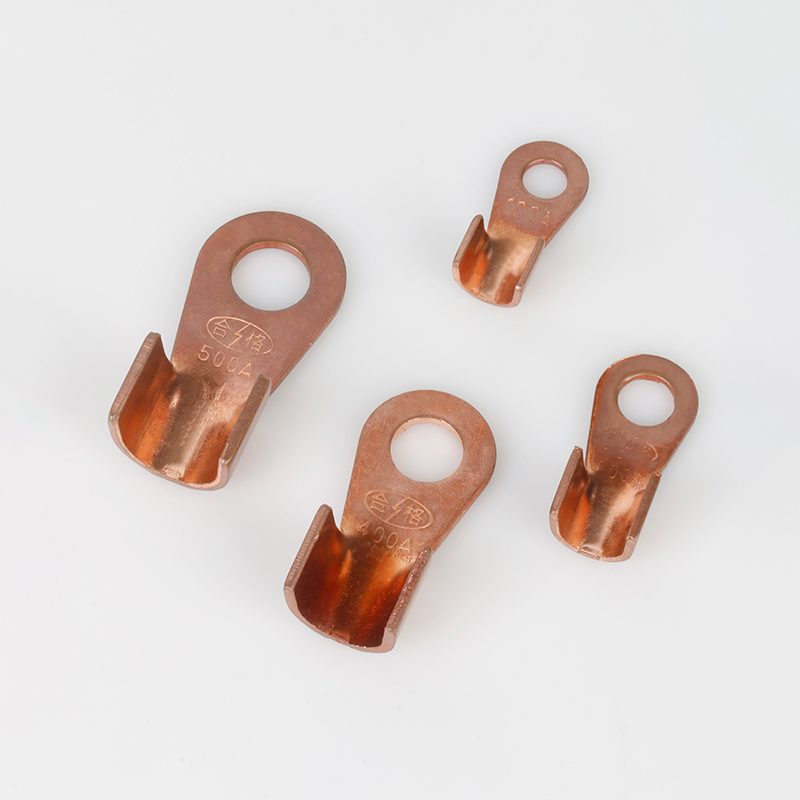

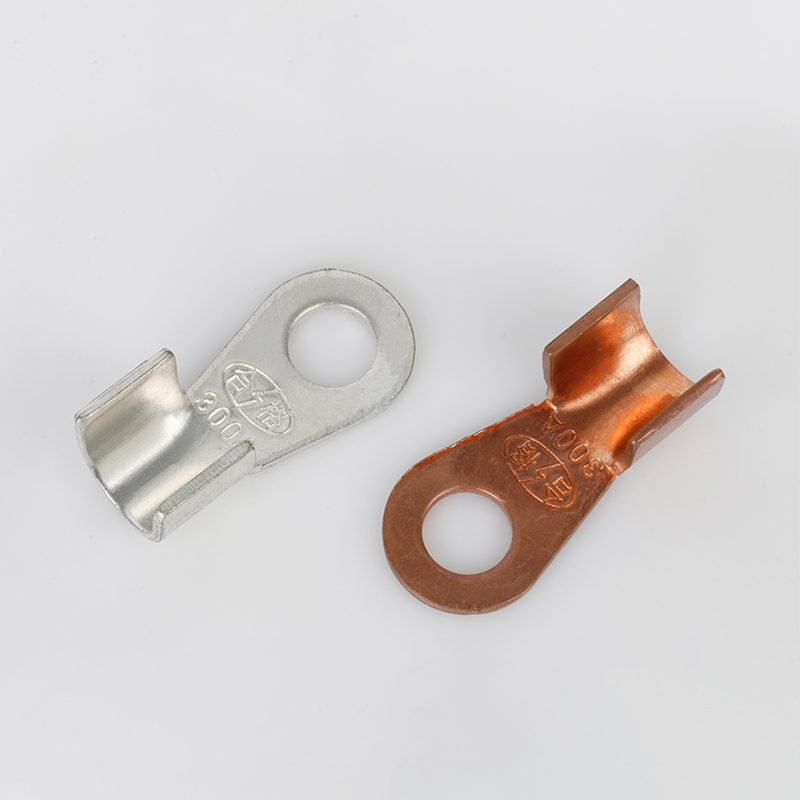

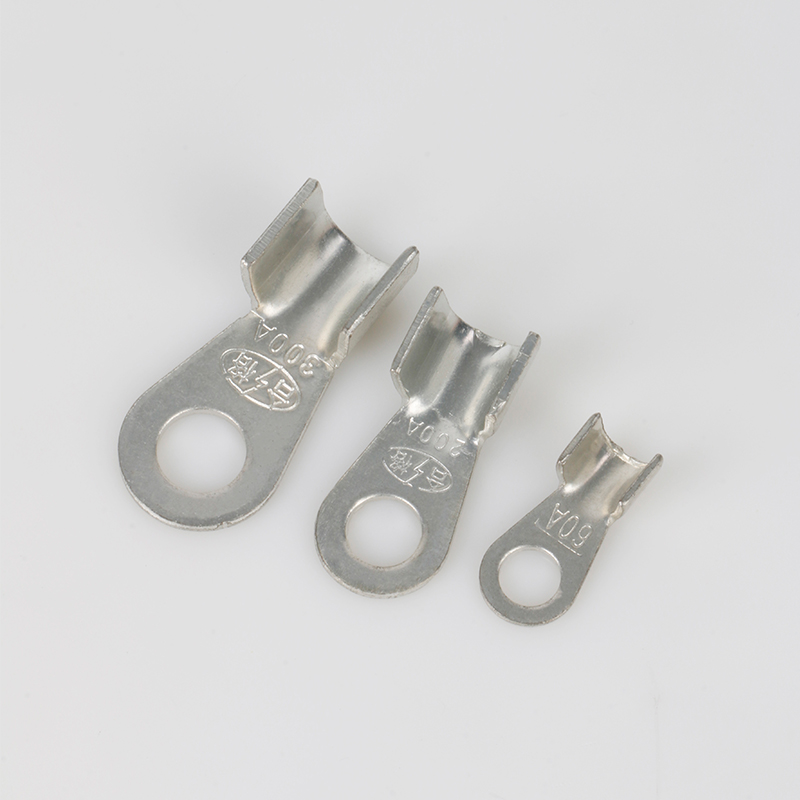

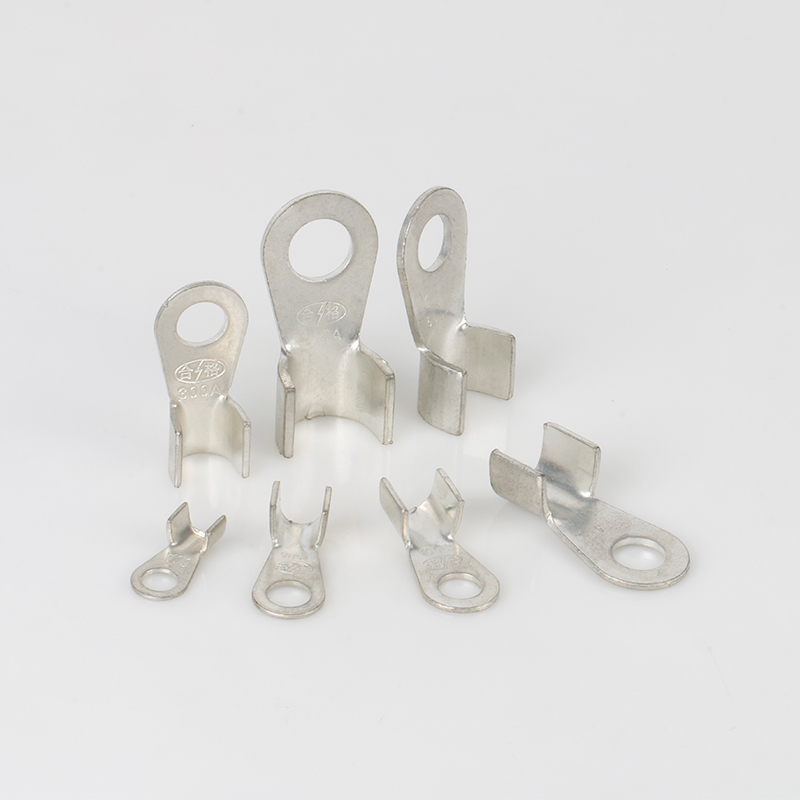

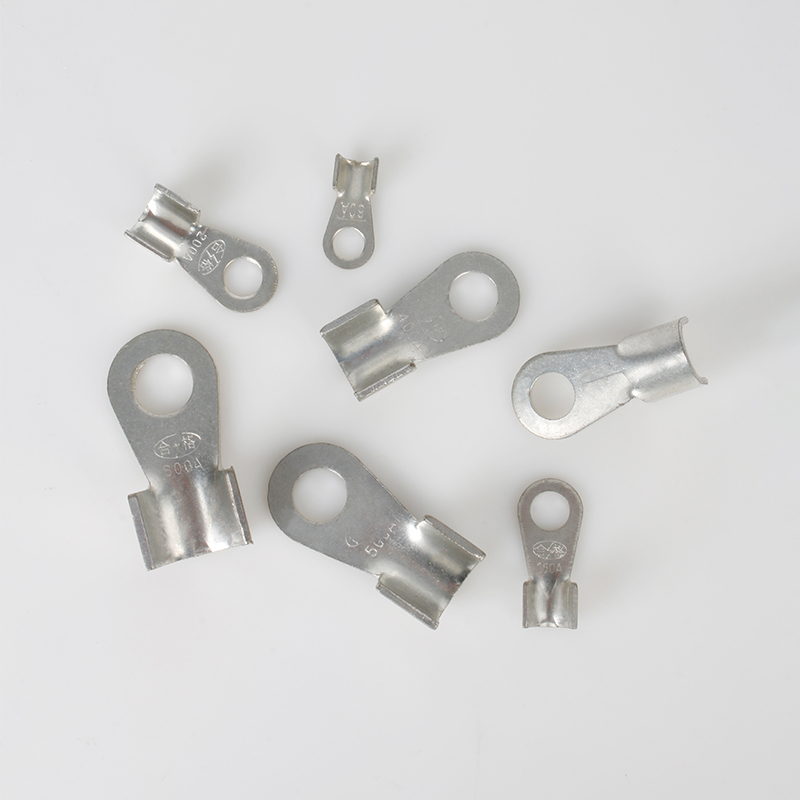

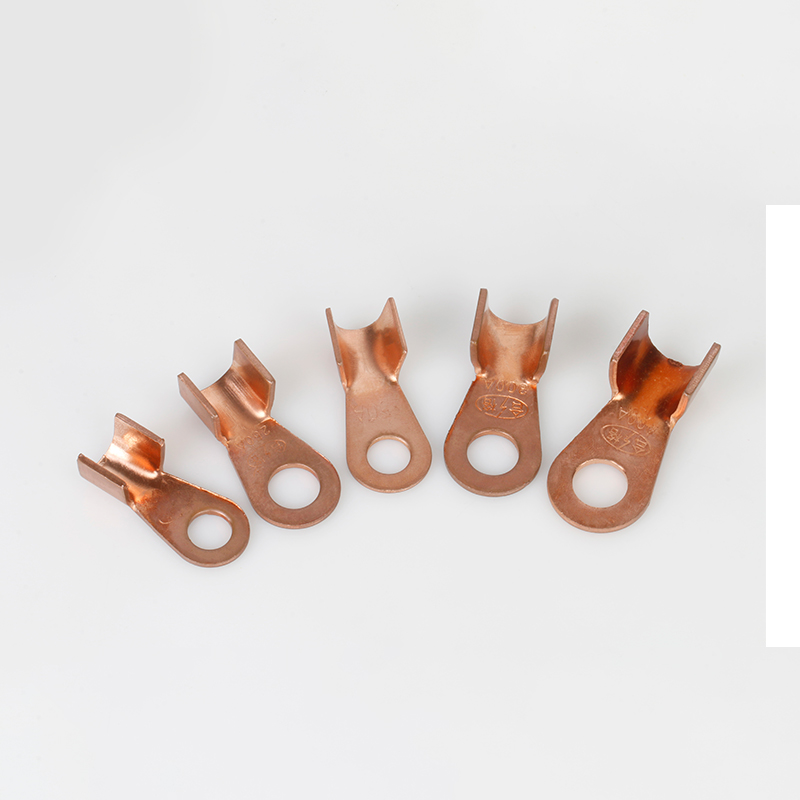

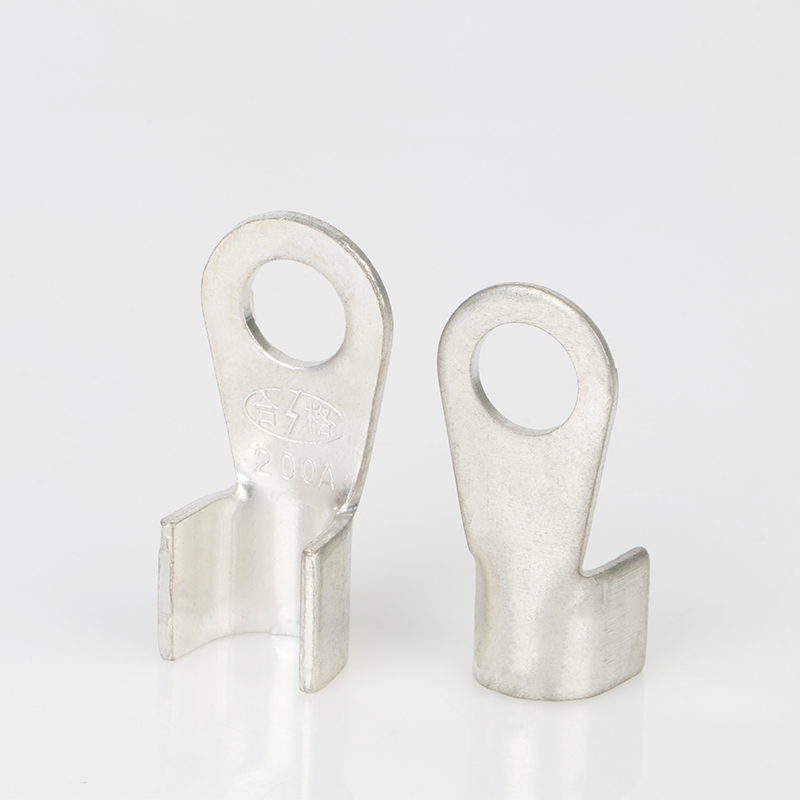

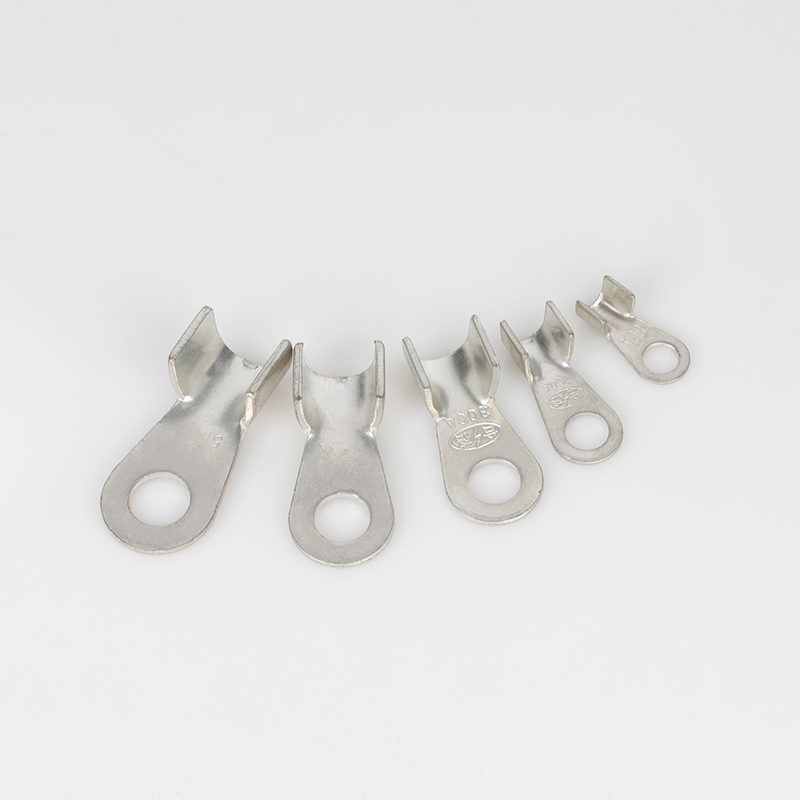

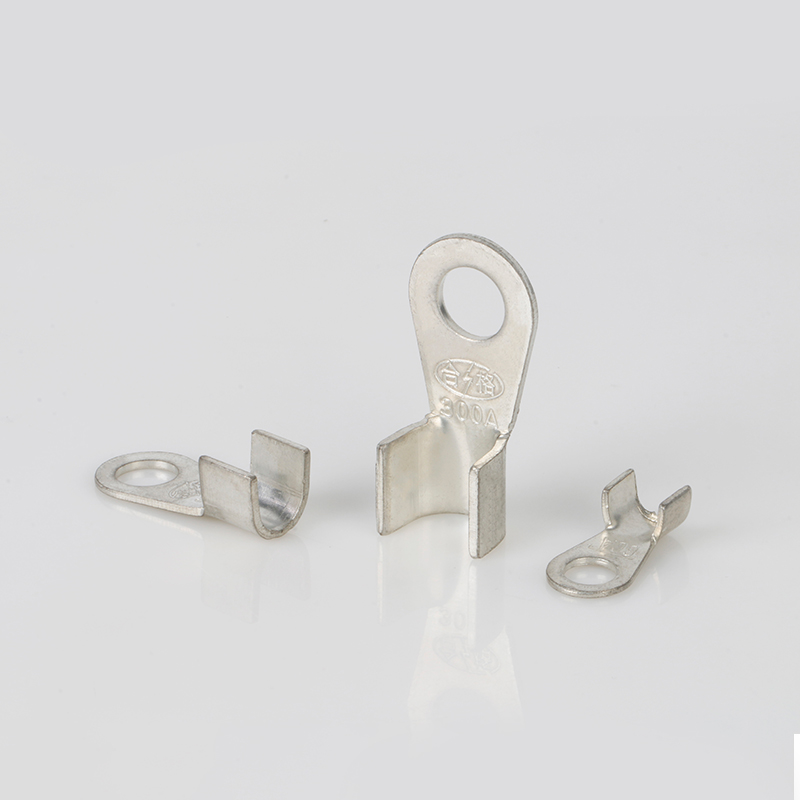

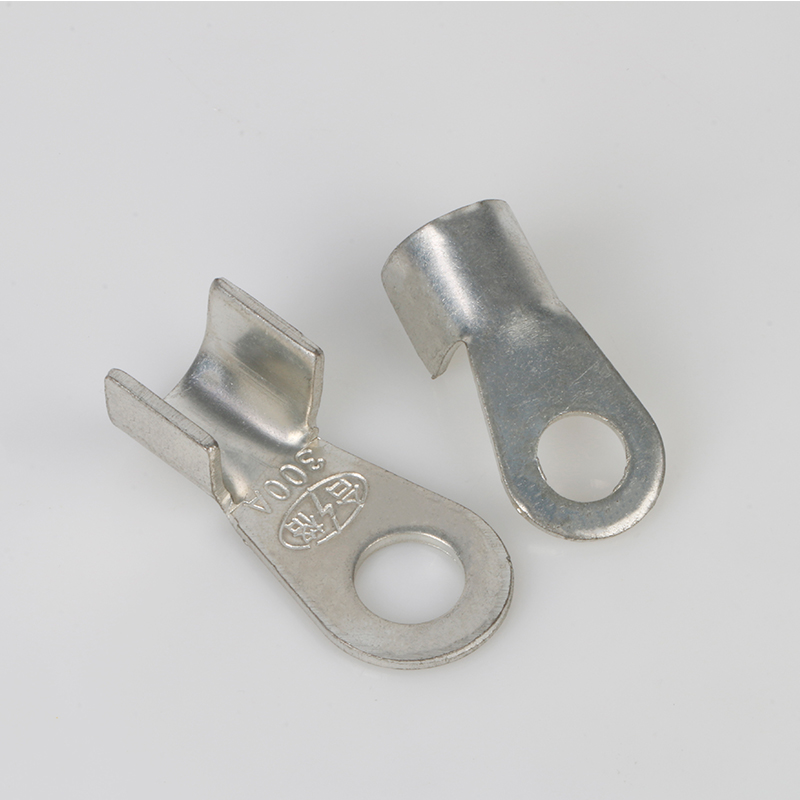

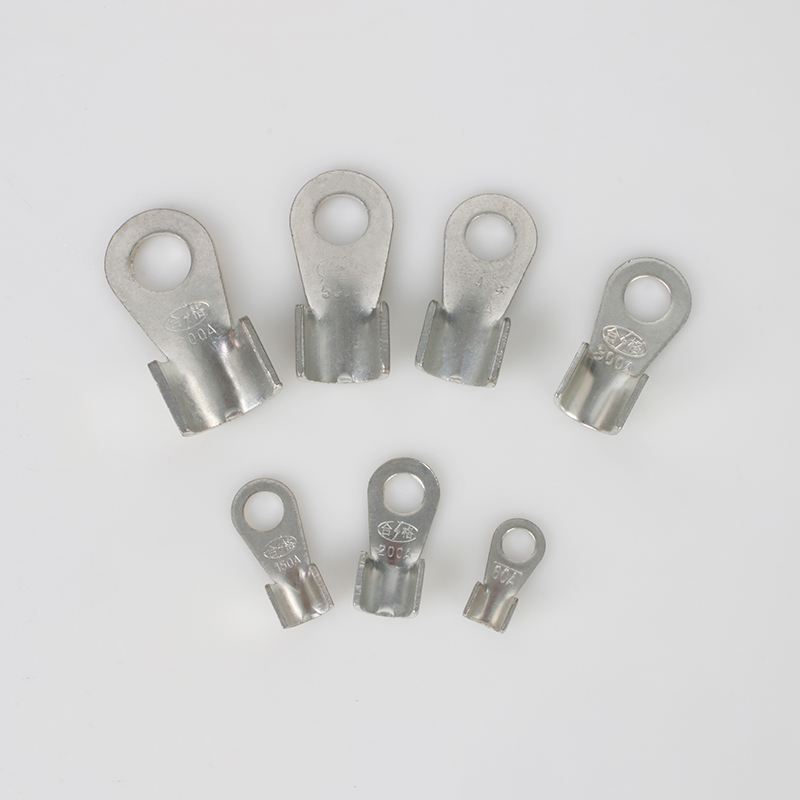

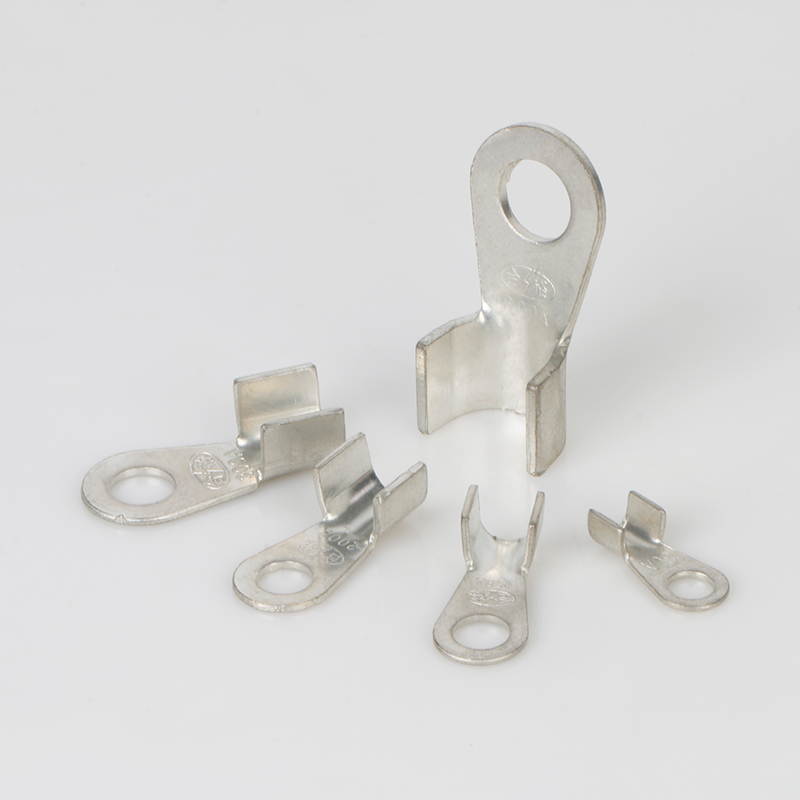

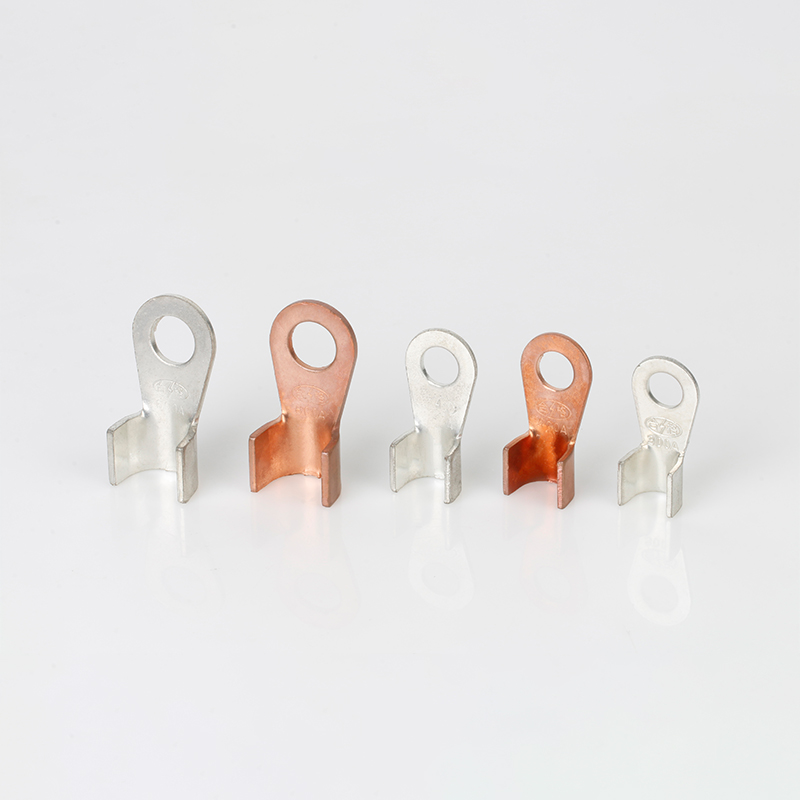

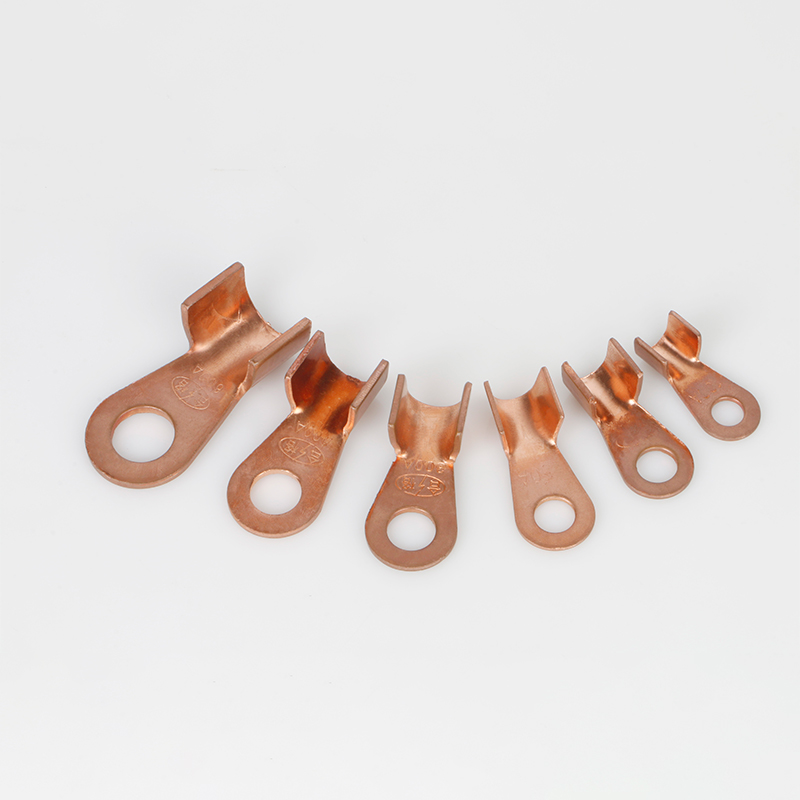

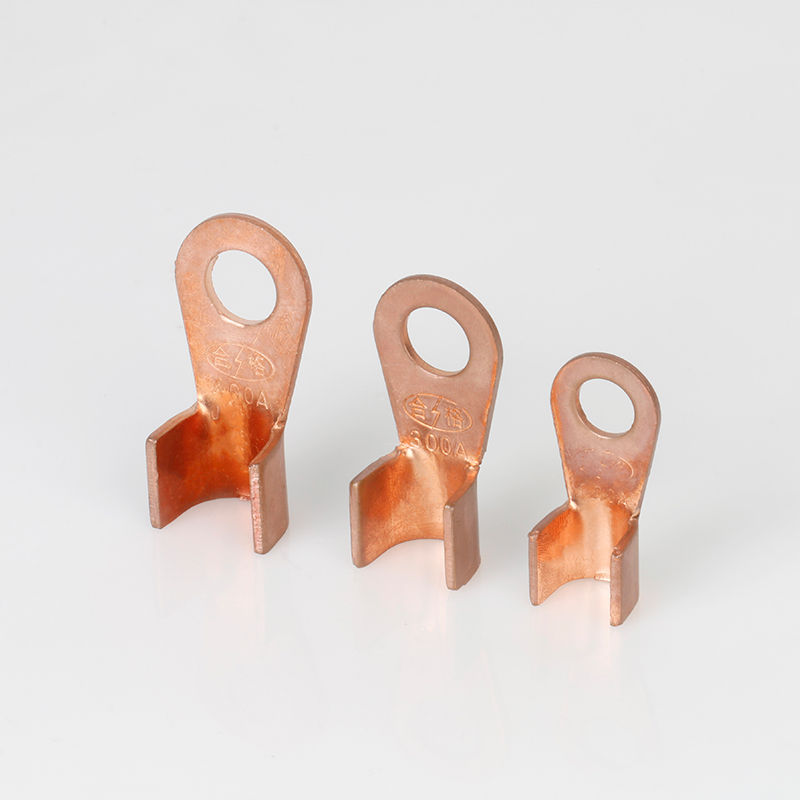

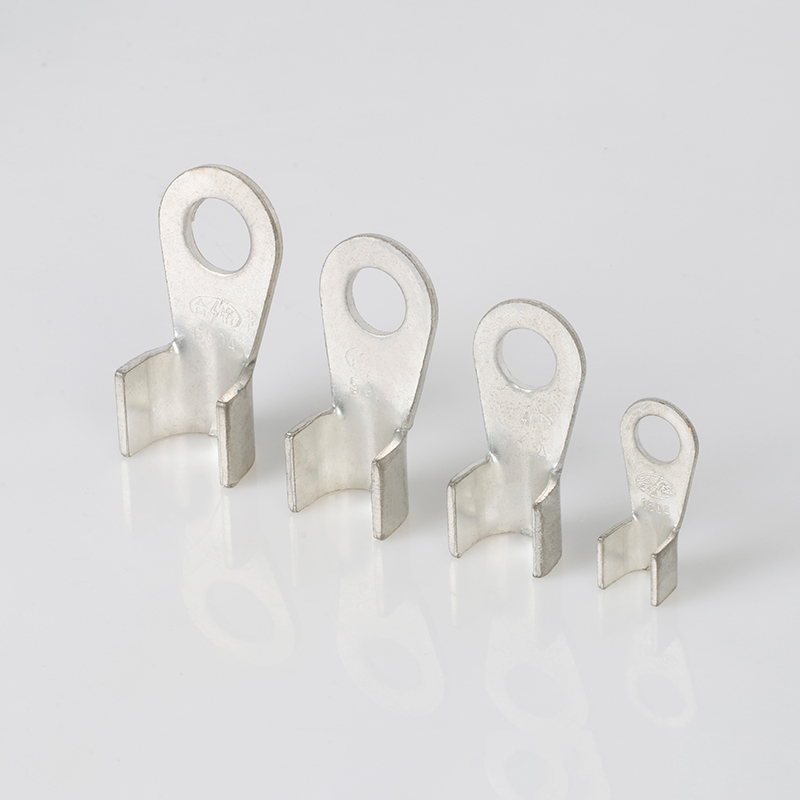

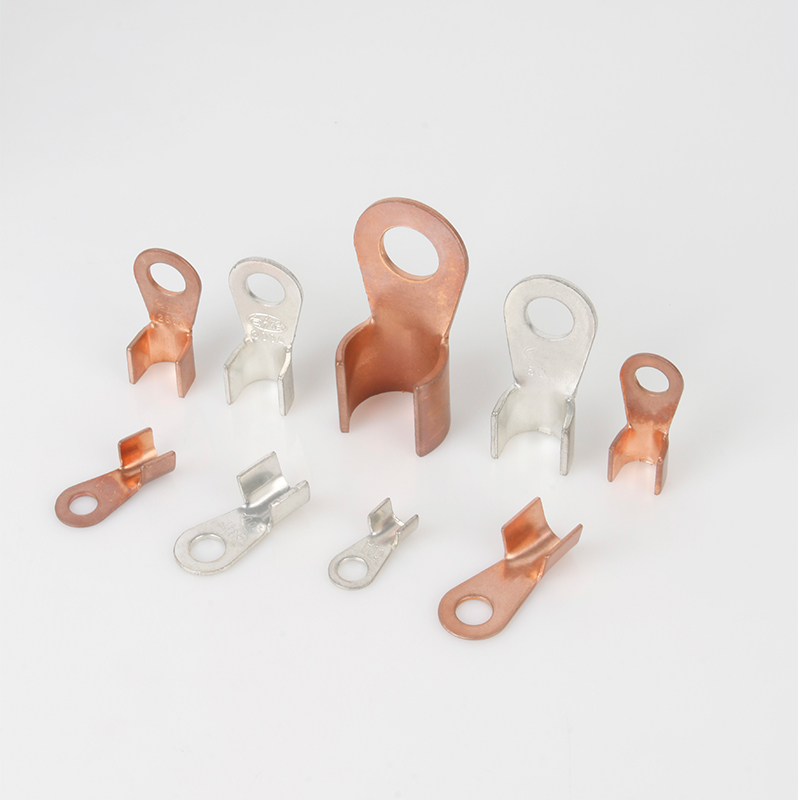

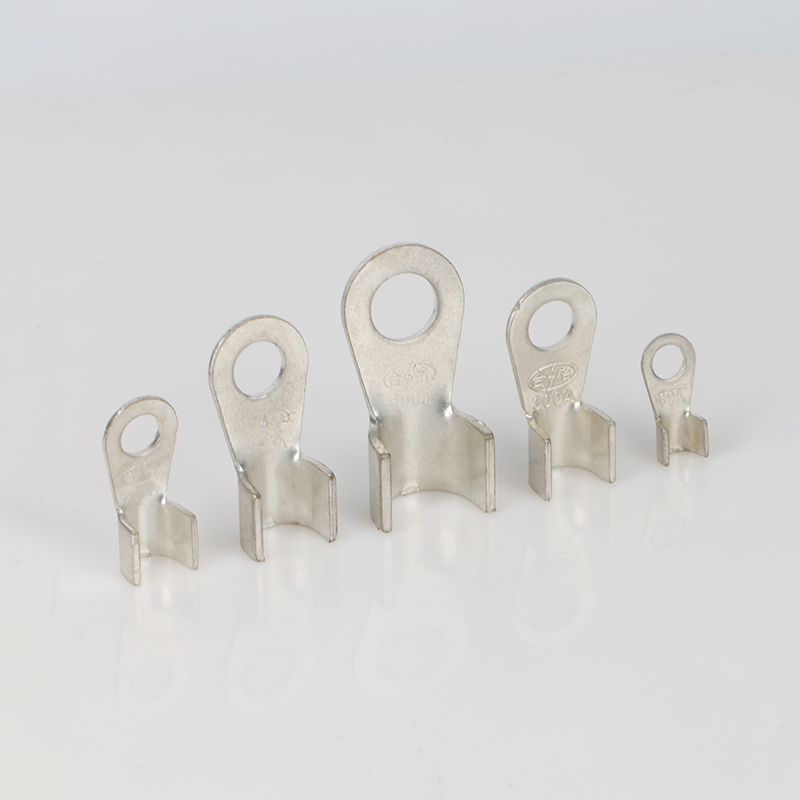

OT开口鼻

型号	适用线缆尺寸	螺丝孔径	挡板宽度	挡板厚度	开槽宽度	开槽长度	总长度
型号	MM2	R（mm）	D（mm）	F（mm）	B（mm）	W（mm）	高度（毫米）
OT-10A	1.5〜4	5.15	9.22	0.81	6.4	6	19
OT-20A	1.5〜6	6.15	11.04	0.97	7.5	7	22.9
OT-30a	2.6〜6	6.15	1152	1.08	7.95	7.2	24.2
OT-40A	4〜10	6.15	12.07	175	8.9	8.1	25.9
OT-50A	4〜10	6.15	12.96	121	9.25	8.3	27.7
OT-60A	4〜16	8.1	14.08	153	9.92	9.2	31
OT-80A	6〜16	8.1	14.91	1.66	10.73	10.1	33.1
OT-100A	10〜25	8.2	16.54	159	11.7	11	37
OT-150A	16〜35	10.1	1747	1.69	12.04	1155	39.88
0T-200A	16〜50	10.1	18.75	199	14.3	12.9	42.44
OT-250a	16〜50	12.15	20.45	2	15.1	13.3	46.7
0T-300A	25〜70	12.1	23.07	2.16	16.72	15.2	50
OT-400A	35〜95	141	25.12	2.29	18.11	17.25	56
OT-500A	50〜120	141	28.08	2.44	19.84	20.3	60.66
OT-600A	70〜150	16.1	30.03	2.78	22.82	22.3	66.04
OT-800A	90〜180	18.1	35.29	3.16	25.95	23	71
OT-1000a	100〜200	18.1	41.24	3.85	33	30	85.7

联系我们

铜端子是各行各业用于电气和电子连接的重要部件。这些端子旨在提供将电线或电缆连接到电气系统的安全可靠的方法，确保高效传输电信号和电力。

1. 材料和成分
铜端子主要由铜或铜合金制成，这些材料具有出色的导电性和耐腐蚀性。铜是导电性很强的金属之一，仅次于银，并且能够以较小的阻力传输电力。这使得铜端子成为各种电气应用的理想选择。铜材料通常涂有一层薄薄的锡或其他耐腐蚀材料，以延长其使用寿命并防止氧化，否则可能会损害连接的性能。

2. 铜端子的类型
铜端子有多种形式，每种形式都是为特定应用和要求而设计的。常见的类型包括：

环形端子：这些端子的末端呈圆环形状，可将其固定在螺栓或螺钉上。环形端子通常用于大电流应用，因为它提供安全且低电阻的连接。

铲形端子：铲形端子采用叉形设计，用于快速连接和断开应用。它们非常适合用于配电盘和汽车系统。

对接连接器：这些是用于将两根电线连接在一起的圆柱形端子。

旗形端子：旗形端子采用扁平的旗形设计，用于连接狭小空间或通道受限区域中的端子。

推入式端子：这些端子设计用于快速轻松地连接和断开。它们通常用于需要频繁维护或更换的应用。

每种类型的铜端子都是根据特定电气系统的需求选择的，并考虑电流负载、空间限制和安装简易性等因素。

3. 制造过程
铜端子的生产涉及多个步骤，以确保符合行业标准的高质量产品。典型工艺包括：

材料选择：端子选用高纯度铜，以确保导电性和耐用性。

冲压或模压：将铜片或铜棒冲压或模压成所需的端子形状。该工艺涉及精密工具，以创建一致的形状和尺寸。

镀锡或涂层：铜端子通常涂有一层锡，以防止氧化并提高其耐腐蚀性。镀锡工艺通过电镀或热浸完成。

压接或焊接：根据端子的类型，使用压接或焊接方法将电线连接到铜端子。压接涉及使用特殊工具将端子压缩在电线周围，以确保牢固的电气连接。

检查和测试：生产后，每个铜端子都要经过严格的测试，以确保其质量、性能和安全性。这可能包括电导率、耐腐蚀性和物理完整性测试。

通过选择正确类型的铜端子并确保正确安装，行业可以在未来数年内保持其电气系统的效率和可靠性。随着技术的不断发展，铜端子仍将是确保现代电力基础设施顺利运行的关键要素。
